SWP-G சூப்பர் ஷார்ட் ஃப்ளெக்ஸ் வகை யுனிவர்சல் கூட்டு இணைப்பு

SWP-G சூப்பர் ஷார்ட் ஃப்ளெக்ஸ் வகை யுனிவர்சல் கூட்டு இணைப்பு

Raydafon இன் SWP-G சூப்பர் ஷார்ட் ஃப்ளெக்ஸ் வகை யுனிவர்சல் ஜாயின்ட் கப்ளிங் தான் நீங்கள் தேடுகிறீர்கள். உங்களுக்குத் தேவையான சக்தியைக் குறைக்காமல், ஒவ்வொரு அங்குலமும் கணக்கிடப்படும் சிறிய அமைப்புகளுக்காக இது குறிப்பாக உருவாக்கப்பட்டுள்ளது.


இறுக்கமான இடைவெளிகள் மற்றும் கனரக இயந்திரங்களுக்கான உயர்-முறுக்கு இணைப்பு

கட்டுமான சாதனங்கள் அல்லது விவசாய அறுவடை இயந்திரங்கள் தேவைப்படும் போதுஉலகளாவிய கூட்டு இணைப்புஇது இறுக்கமான இடங்களுக்கு பொருந்துகிறது ஆனால் இன்னும் பெரிய முறுக்குவிசையை வழங்குகிறது, Raydafon SWP-G வேலைக்காக உருவாக்கப்பட்டது. சூப்பர் ஷார்ட் டிசைன், நெகிழ்வான உறுப்பு மற்றும் 224 kN·m வரை முறுக்கு — செயல்திறனில் எந்த சமரசமும் இல்லை.

225–350மிமீ

கைரேஷன் விட்டம்

224kN·m

அதிகபட்ச முறுக்கு

5°

கோண தவறான அமைப்பு

ISO 9001

தரமான தரநிலை

கச்சிதமான சக்தி

சூப்பர் ஷார்ட், டைட் அசெம்பிளிகளுக்காகக் கட்டப்பட்டது

"சூப்பர் ஷார்ட்" வடிவமைப்பு ஒரு லேபிள் மட்டுமல்ல - இது மற்ற இணைப்புகளை அடைய முடியாத இறுக்கமான இடங்களாக அழுத்துகிறது. கைரேஷன் விட்டம் 225 மிமீ முதல் 350 மிமீ வரை நடுத்தர அளவிலான கனரக உபகரணங்களுக்கு பொருந்துகிறது.

ஒரு குறுகிய நெகிழ்வு உலகளாவிய கூட்டு இணைப்பாக, இது 224 kN·m வரை முறுக்குவிசையை சுமந்து செல்லும் போது 5 டிகிரி கோண தவறான சீரமைப்பைக் கையாளுகிறது. உள்ளமைக்கப்பட்ட நெகிழ்வான உறுப்பு அதிர்ச்சிகள் மற்றும் அதிர்வுகளை ஊறவைக்கிறது, அதனால் மற்ற பாகங்கள் அணியவில்லை.

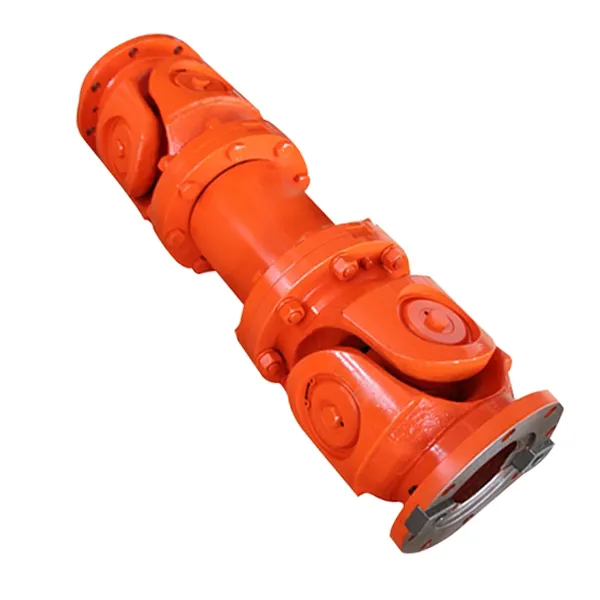

Raydafon SWP-G super short flex type universal joint coupling

தயாரிப்பு விவரக்குறிப்பு

SWP225G இலிருந்து SWP350G வரை ஐந்து நிலையான மாதிரிகள். முறுக்குவிசை 56 kN·m முதல் 224 kN·m வரை இருக்கும். கோரிக்கையின் பேரில் தனிப்பயன் அளவுகள் கிடைக்கும்.

மாதிரி D (மிமீ) Tn (kN·m) Tf (kN·m) β≤ எல் (மிமீ) எம் (கிலோ)
SWP225G 225 56 28 5° 470 78
SWP250G 250 80 40 5° 600 142
SWP285G 285 112 56 5° 665 190
SWP315G 315 160 80 5° 740 260
SWP350G 350 224 112 5° 850 355

குறிப்பு: குறிக்கும் எடுத்துக்காட்டு — கைரேஷன் விட்டம் D=315mm, தவணை நீளம் L=620mm, Flex வகை இல்லாமல் G வகை குறுகியது: SWP315GX620 இணைப்பு.

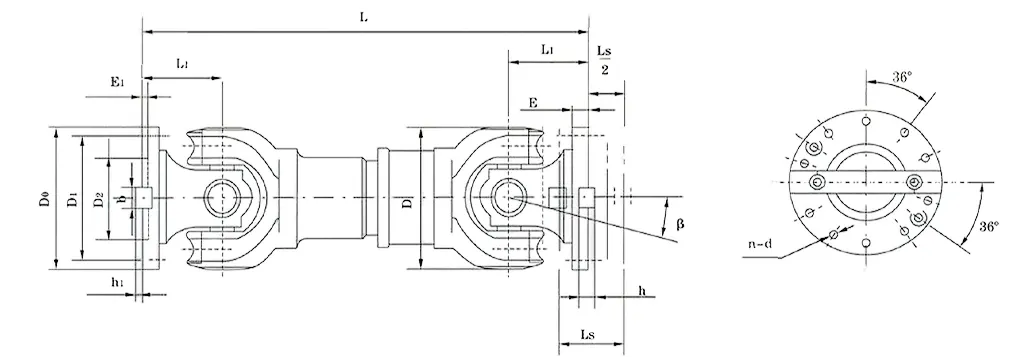

SWP-G coupling dimension drawing

தயாரிப்பு பயன்பாடு

உங்களுக்கு நெகிழ்வுத்தன்மை மற்றும் சக்தி இரண்டும் தேவைப்படும் இறுக்கமான இடங்களுக்காக கட்டப்பட்டது. தண்டுகள் சரியாக சீரமைக்கப்படாவிட்டாலும் கூட, பருமனான பாகங்களுக்கு இடமில்லாத இடைவெளிகளில் முறுக்குவிசையை திறமையாக நகர்த்துகிறது.

கட்டுமான உபகரணங்கள்

அகழ்வாராய்ச்சிகள் மற்றும் ஏற்றிகள் இறுக்கமான இடைவெளிகளைக் கொண்டுள்ளன, அங்கு பாகங்கள் நெருக்கமாகத் தேய்க்கப்படுகின்றன. SWP-G சரியாக பொருந்துகிறது, அதிர்வுகளை ஊறவைக்கிறது மற்றும் நிலையான இயக்கத்தை கையாளுகிறது.

விவசாய இயந்திரங்கள்

சீரற்ற வயல்களை உழும் டிராக்டர்கள் மற்றும் கரடுமுரடான நிலப்பரப்பில் அறுவடை இயந்திரங்கள். ஆஃப்-ரோட் வேலையிலிருந்து கோணத் தவறான சீரமைப்புகளைச் சரிசெய்கிறது, தேய்மானத்தைக் குறைக்கிறது.

கடல் அமைப்புகள்

படகுகளில் இறுக்கமான என்ஜின் பெட்டிகள். அரிப்பை-எதிர்ப்பு உருவாக்கம் உப்பு நீர் மற்றும் அலைகள் மற்றும் உந்துவிசையிலிருந்து மாறும் சுமைகளைக் கையாளுகிறது.

புதுப்பிக்கத்தக்க ஆற்றல்

காற்றாலை விசையாழிகள் மற்றும் சோலார் டிராக்கர்களுக்கு குறைந்த இடைவெளியில் துல்லியமான கட்டுப்பாடு தேவை. சிறிய பின்னடைவு மற்றும் குறைந்த பராமரிப்புடன் அதிக முறுக்கு.

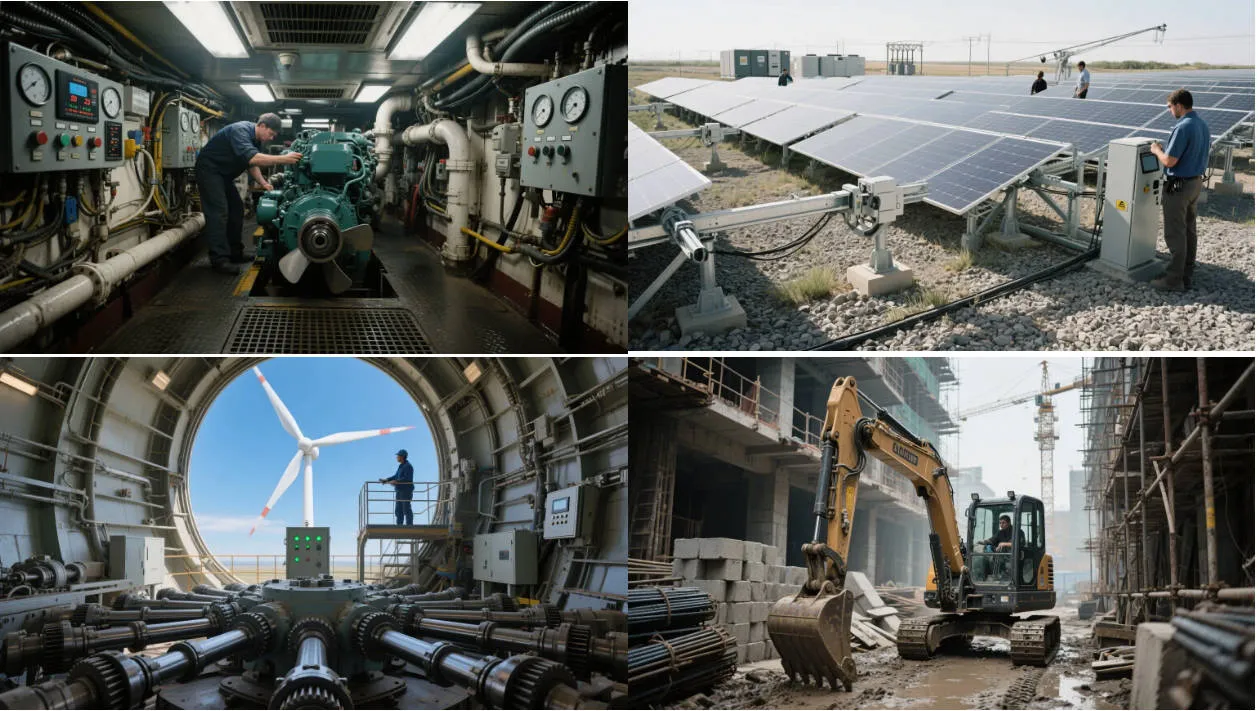

SWP-G coupling applications

தயாரிப்பு அம்சங்கள்

கச்சிதமான உருவாக்கம், அதிக முறுக்குவிசை, நீடித்த பொருட்கள் மற்றும் அரிப்பு எதிர்ப்பு - தேவைப்படும் சூழலில் தொடர்ச்சியான கடமைக்காக வடிவமைக்கப்பட்டுள்ளது.

உயர் முறுக்கு நெகிழ்வு உறுப்பு

மேம்பட்ட நெகிழ்வு கூறுகள் செயல்திறனில் சமரசம் செய்யாமல் பெரிய கோணத் தவறான அமைப்புகளைக் கையாளுகின்றன. தண்டுகள் மாறும் டைனமிக் சூழல்களுக்கு ஏற்றது.

நீடித்த பொருட்கள்

அதிக வலிமை கொண்ட எஃகு மற்றும் வெண்கல கூறுகள் இடைவிடாத செயல்பாட்டின் கீழ் தேய்மானம் மற்றும் சோர்வை எதிர்க்கின்றன. சக்தி பரிமாற்றத்தை சீராக வைத்திருக்க அதிர்ச்சிகளை ஊறவைக்கிறது.

வேகமான நிறுவல்

போல்ட் அல்லது விசை இணைப்புகள் விரைவாக இணைக்கப்பட்டு பராமரிப்பு நேரத்தை குறைக்கின்றன. அச்சு இயக்கங்களை நன்றாகக் கையாளுகிறது - பாகங்கள் மாறும்போது நழுவுதல் அல்லது பொருத்தமற்றது.

அரிப்பு எதிர்ப்பு

பாதுகாப்பு பூச்சுகள் உப்பு நீர் மற்றும் கடுமையான சூழல்களுக்கு எதிராக நிற்கின்றன. உந்துவிசை அமைப்புகளுக்கான கடல் உலகளாவிய கூட்டு இணைப்பாக சிறப்பாக செயல்படுகிறது.

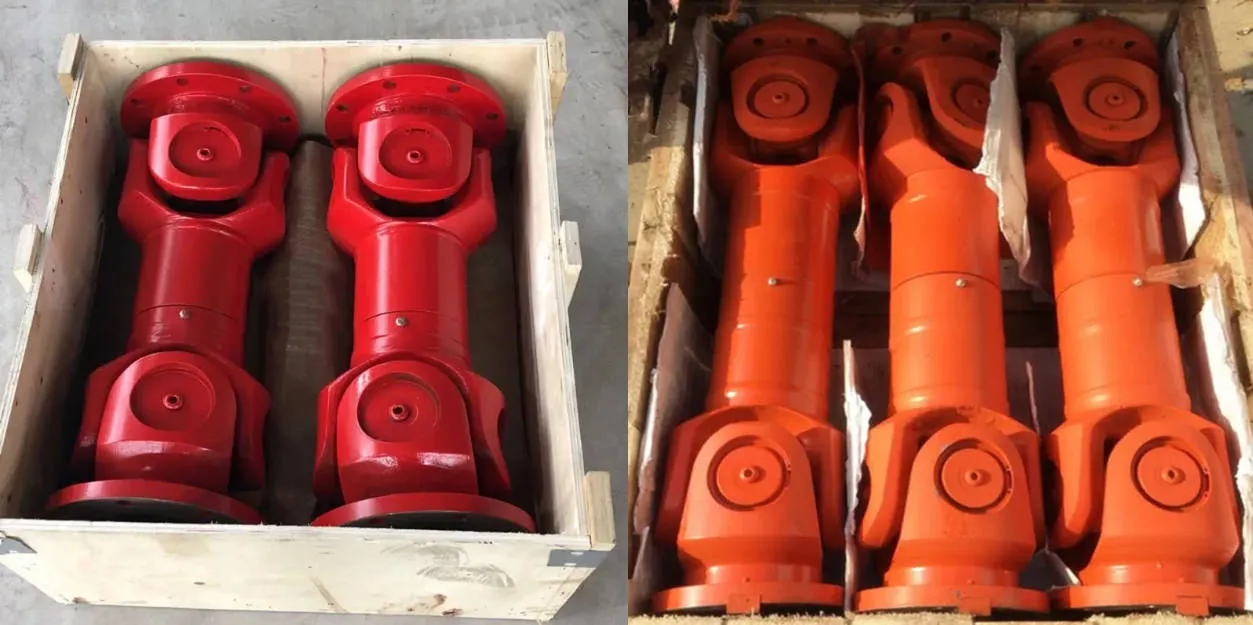

SWP-G coupling features

இது எப்படி வேலை செய்கிறது

நெகிழ்வான முறுக்கு பரிமாற்றம் - தண்டுகளுக்கு இடையில் ஒரு பாலம், இணைப்பை உடைக்காமல் சிறிது நகர்த்த முடியும்.

உள்ளீட்டு தண்டு சுழல்கிறது உள்ளீட்டு தண்டு நெகிழ்வான உறுப்பை சுழற்றி நகர்த்துகிறது.
நெகிழ்வான உறுப்பு வளைகிறது எலாஸ்டோமெரிக் கூறுகள் ஆற்றலை வீணாக்காமல் கோண, அச்சு மற்றும் ரேடியல் மாற்றங்களைக் கையாளுகின்றன.
வெளியீட்டு தண்டுக்கு முறுக்கு இடமாற்றம் நெகிழ்வான உறுப்பு போதுமான அளவு நெகிழ்வதன் மூலம் வெளியீட்டுத் தண்டுக்கு முறுக்குவிசையை எடுத்துச் செல்கிறது - எந்த இழுப்புகளும் இல்லை, திடீர் நிறுத்தங்களும் இல்லை.
அதிர்வுகள் உறிஞ்சப்படுகின்றன கடல் சூழல்களில் அல்லது கரடுமுரடான நிலப்பரப்பில், நெகிழ்வு வடிவமைப்பு அதிர்வுகள் மற்றும் அதிர்ச்சிகளை உறிஞ்சி, சேவை வாழ்க்கையை நீட்டிக்கிறது.

வாடிக்கையாளர் மதிப்புரைகள்

உற்பத்தியில் SWP-G ஐப் பயன்படுத்தும் பொறியாளர்கள் மற்றும் பராமரிப்புக் குழுக்களின் கருத்து.

⭐⭐⭐⭐⭐

"இது கடினமானது, அதிக முறுக்குத்திறன் கொண்ட பணிகளை வியர்வையை உடைக்காமல் கையாளுகிறது. பல மாதங்கள் ஓடிய பிறகு, நாங்கள் எந்த உடையையும் பார்க்கவில்லை."

லி ஜியான் - மூத்த பொறியாளர், ஷாங்காய் தொழில்துறை உபகரணங்கள்

⭐⭐⭐⭐⭐

"எங்கள் பழைய, பருமனான இணைப்புகளை மாற்றிக் கொண்டோம். மின் பரிமாற்றம் சீராகவும், சீராகவும் உள்ளது, பராமரிப்புச் செலவுகள் குறைந்துள்ளன."

எமிலி வாக்கர் - தொழில்நுட்ப இயக்குனர், நியூயார்க் உற்பத்தி தீர்வுகள்

⭐⭐⭐⭐⭐

"சிறிய அளவு எங்கள் இறுக்கமான அமைப்புகளுக்கு பொருந்துகிறது, மேலும் நெகிழ்வான வடிவமைப்பு செயல்பாடுகளை சீராக வைத்திருக்கிறது. குறைவான பராமரிப்பு தலைவலி."

ஆண்ட்ரியா ரோஸ்ஸி - செயல்பாட்டு மேலாளர், மிலன் இன்ஜினியரிங்

⭐⭐⭐⭐⭐

"அதிக சுமைகளின் கீழும், செயல்திறன் சீராக இருக்கும். எங்கள் உற்பத்தி வரிசையின் செயல்திறன் இப்போது அதிகமாக உள்ளது."

ஜீன்-கிளாட் லெஃபெவ்ரே - பராமரிப்பு மேற்பார்வையாளர், லியோன் மெக்கானிக்கல் ஒர்க்ஸ்

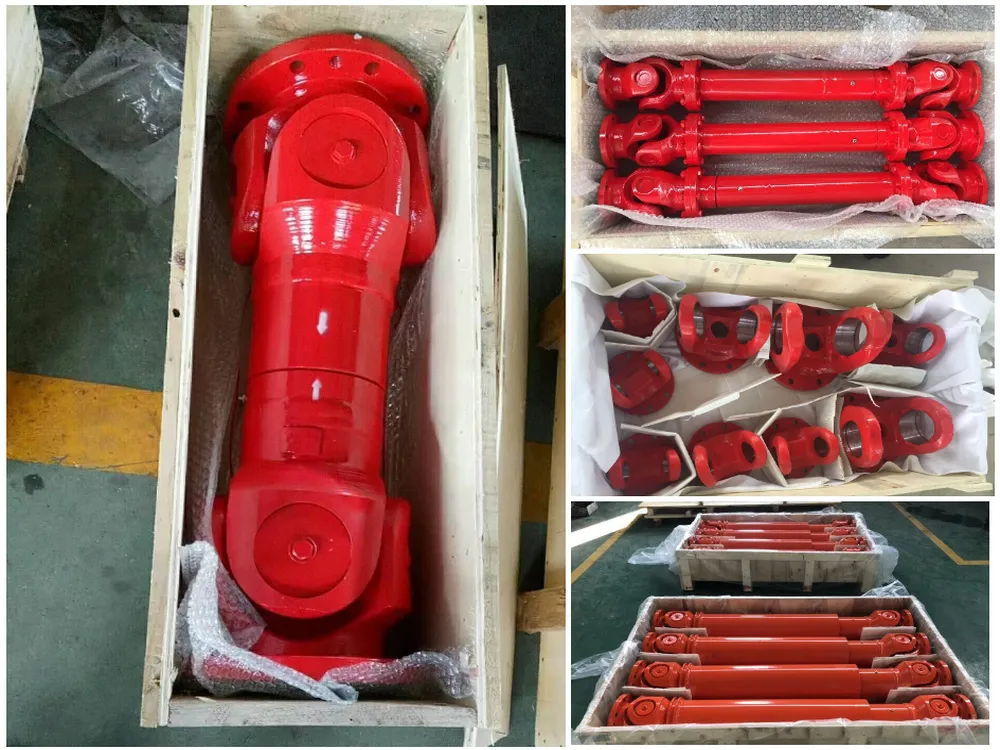

Raydafon universal joint coupling factory

உங்கள் உபகரணத்திற்கு SWP-G இணைப்பு வேண்டுமா?

உங்கள் சுழல் விட்டம், முறுக்கு தேவை, நிறுவல் நீளம் மற்றும் பயன்பாடு ஆகியவற்றை எங்களுக்கு அனுப்பவும். எங்கள் குழு சரியான மாதிரியை உறுதிசெய்து, பொருத்தமான தீர்வை வழங்கும்.

விசாரணையை அனுப்பவும் தயாரிப்பு வரம்பைக் காண்க
