பித்தளை புழு சக்கரம்
  • பித்தளை புழு சக்கரம்பித்தளை புழு சக்கரம்
  • பித்தளை புழு சக்கரம்பித்தளை புழு சக்கரம்

பித்தளை புழு சக்கரம்

Raydafon என்பது சீனாவை தளமாகக் கொண்ட OEM உற்பத்தியாளர் மற்றும் பொறியியல் இயந்திரங்கள், உலோகவியல் உபகரணங்கள், மருத்துவ சாதனங்கள், கப்பல் கட்டுதல் மற்றும் தானியங்கு கிடங்கு ஆகியவற்றில் புழு கியர் இயக்கிகளுக்கான பித்தளை புழு சக்கரங்களை வழங்குபவர். நிலையான உற்பத்தி ZCuSn10Pb1 டின் வெண்கலத்தைப் பயன்படுத்துகிறது, கடினத்தன்மை HB≥80, சாதாரண பித்தளையை விட 30% அதிக எதிர்ப்பை உடையது. பற்களின் மேற்பரப்பு கடினத்தன்மை Ra≤1.6μm மற்றும் பொருந்தக்கூடிய புழுவுடன் 0.05 மிமீக்குக் கீழே மெஷிங் பிழை - வார்ப்பு, கரடுமுரடான திருப்பம், நன்றாக திருப்புதல், ஹாப்பிங் மற்றும் அரைத்தல் - ஐந்து துல்லியமான படிகள் மூலம் கியர் செயலாக்கப்படுகிறது. பரிமாற்ற திறன் தேசிய தரத்தை விட சுமார் 15% அதிகமாக உள்ளது, மேலும் சுய மசகு செயல்திறன் எண்ணெய் சார்புநிலையை குறைக்கிறது. தொடர்ச்சியான 5000-மணிநேர இயக்கச் சோதனையானது 100 மணிநேரத்திற்கு 0.01 மி.மீ.க்குக் கீழே அணியும் வீதத்தைக் காட்டுகிறது. நிலையான மாதிரி: தொகுதி 0.5, 20 பற்கள், பற்கள் விட்டம் 11.2 மிமீ, உயரம் 12 மிமீ, வெளிப்புற விட்டம் 11 மிமீ, துளை 4 மிமீ, எடை 16 கிராம். தனிப்பயன் தொகுதி, பற்கள் எண், வெளிப்புற விட்டம் 50 மிமீ முதல் 300 மிமீ வரை மற்றும் பொருள் தரம் ஆகியவை ஆதரிக்கப்படுகின்றன. நிலையான ஆர்டர்களுக்கு டெலிவரி சுமார் 15 நாட்கள் ஆகும். விரைவான மேற்கோளுக்கு வரைதல், பொருள் தரம், அளவு மற்றும் இலக்கு போர்ட் ஆகியவற்றை அனுப்பவும்.
சீனா OEM பித்தளை வார்ம் வீல் உற்பத்தியாளர்

பொறியியல், மருத்துவம் மற்றும் கப்பல் கட்டும் கருவிகளில் வார்ம் கியர் டிரைவ்களுக்கான பித்தளை வார்ம் வீல் தயாரிப்பாளர்

Raydafon என்பது சீனாவை தளமாகக் கொண்ட ஒரு தொழிற்சாலை-நேரடி உற்பத்தியாளர் மற்றும் பித்தளை புழு சக்கரங்களை வழங்குபவர். இந்த பித்தளை புழு சக்கரம் HB≥80 கடினத்தன்மை கொண்ட ZCuSn10Pb1 டின் வெண்கலத்தைப் பயன்படுத்துகிறது மற்றும் சாதாரண பித்தளையை விட 30% அதிக எதிர்ப்பை உடையது. இது ஐந்து துல்லியமான படிகள் மூலம் செயலாக்கப்படுகிறது - வார்ப்பு, கரடுமுரடான திருப்பம், நன்றாக திருப்புதல், ஹாப்பிங் மற்றும் அரைத்தல் - பல் மேற்பரப்பு கடினத்தன்மை Ra≤1.6μm மற்றும் பொருந்தக்கூடிய புழுவுடன் 0.05 மிமீக்குக் கீழே உள்ள மெஷிங் பிழை. டிரான்ஸ்மிஷன் செயல்திறன் தேசிய தரத்தை விட 15% அதிகமாக உள்ளது, மேலும் 5000-மணிநேர தொடர்ச்சியான செயல்பாட்டு சோதனையானது 100 மணிநேரத்திற்கு 0.01 மி.மீ.க்குக் கீழே அணியும் வீதத்தைக் காட்டுகிறது. பயன்பாடுகளில் அகழ்வாராய்ச்சி ஸ்லீவிங், ஃபோர்க்லிஃப்ட் லிஃப்டிங், ரோலிங் மில் ரோலர் டிரான்ஸ்மிஷன், CT ஸ்கேனர் சுழலும் பிரேம்கள், பல் நாற்காலி சரிசெய்தல், டெக் கிரேன் லஃபிங் மற்றும் தானியங்கு கிடங்கு அடுக்குகள் ஆகியவை அடங்கும். தனிப்பயன் தொகுதி, பற்கள் எண் மற்றும் வெளிப்புற விட்டம் 50 மிமீ முதல் 300 மிமீ வரை ஆதரிக்கப்படுகிறது. மேற்கோளைக் கோர, வரைதல், பொருள் தரம், அளவு மற்றும் இலக்கு போர்ட் ஆகியவற்றை அனுப்பவும்.

HB≥80கடினத்தன்மை
Ra≤1.6μmபல் மேற்பரப்பு
<0.05 மிமீமெஷிங் பிழை
+15%செயல்திறன் எதிராக தேசிய தரநிலை
15 நாட்கள்நிலையான விநியோகம்

பொருள், துல்லியம் மற்றும் சுய உயவு நன்மைகள்

ZCuSn10Pb1 டின் வெண்கலத்தைப் பயன்படுத்தி Raydafon இந்த பித்தளை புழு சக்கரத்தை உற்பத்தி செய்கிறது. சாதாரண பித்தளையுடன் ஒப்பிடும்போது, ​​இந்த அலாய் அதிக கடினத்தன்மை, சிறந்த உடைகள் எதிர்ப்பு மற்றும் தொடர்ச்சியான சுமைகளின் கீழ் அதிக நிலையான செயல்திறனை வழங்குகிறது. ஐந்து-படி உற்பத்தி செயல்முறை பல் வடிவியல் மற்றும் மேற்பரப்பு பூச்சு இரண்டையும் கட்டுப்படுத்துகிறது, இது புழு தண்டுடன் மென்மையான பிணைப்புக்கு முக்கியமானது.

படி 1 - வார்ப்பு

ZCuSn10Pb1 டின் வெண்கலம் நிலையான கடினத்தன்மைக்காக கட்டுப்படுத்தப்பட்ட தானிய அமைப்புடன் வெற்றிடங்களில் போடப்படுகிறது.

படி 2 - கடினமான மற்றும் நன்றாக திருப்புதல்

கியர் வெட்டுவதற்கு முன் வெளிப்புற விட்டம், துளை, படி மற்றும் முகங்கள் சகிப்புத்தன்மைக்கு மாற்றப்படுகின்றன.

படி 3 - ஹாப்பிங்

ஹெலிகல் டூத் சுயவிவரம் புழு தண்டுடன் பொருந்துமாறு வெட்டப்படுகிறது, ஒரு வரைபடத்திற்கு பல் எண் மற்றும் தொகுதி கட்டுப்படுத்தப்படுகிறது.

படி 4 - அரைத்தல்

பல் மேற்பரப்பு Ra≤1.6μm க்கு தரையிறக்கப்பட்டது மற்றும் புழுவுடன் பிணைப்பு பிழை 0.05 மிமீக்கு கீழே வைக்கப்படுகிறது.

படி 5 - ஆய்வு மற்றும் பேக்கிங்

கடினத்தன்மை, பரிமாணம் மற்றும் மெஷிங் ஆகியவை சரிபார்க்கப்படுகின்றன. பொதி செய்வதற்கு முன் துரு எதிர்ப்பு எண்ணெய் மற்றும் பாதுகாப்பு மடக்கு பயன்படுத்தப்படுகிறது.

தொடர்புடைய கியர் மற்றும் டிரான்ஸ்மிஷன் பாகங்களை வாங்குபவர்களுக்கு, முழுமையாக மதிப்பாய்வு செய்யவும்துல்லியமான கியர்வகை, திவார்ம் கியர் மற்றும் வார்ம் ஷாஃப்ட்பக்கம், மற்றும்டூப்ளக்ஸ் வார்ம் கியர்பக்கம்.

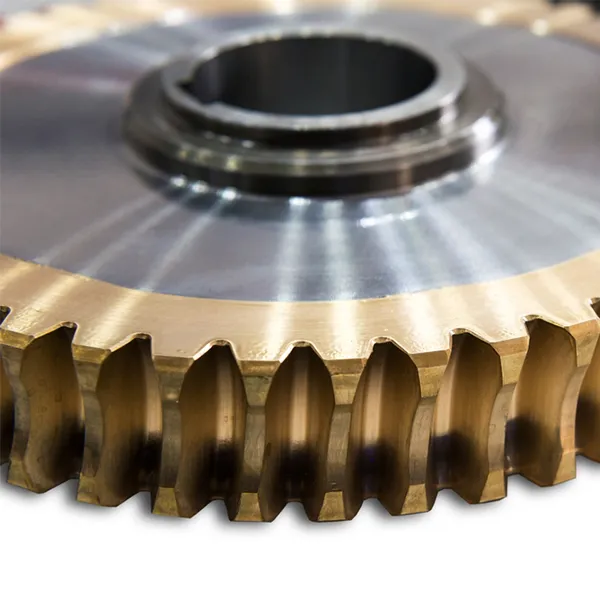

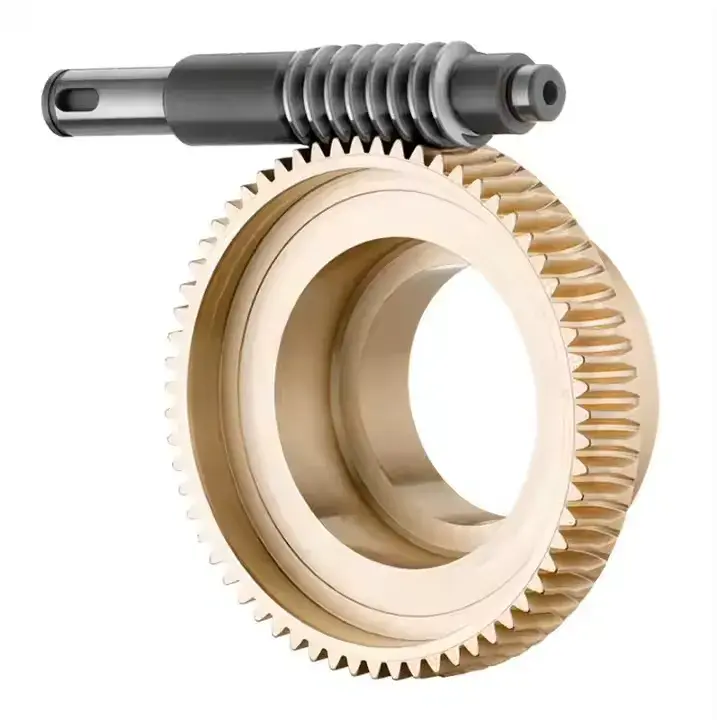

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
ZCuSn10Pb1 டின் வெண்கலத்திலிருந்து தயாரிக்கப்படும் பித்தளை புழு சக்கரம்

நிலையான விவரக்குறிப்புகள் மற்றும் பரிமாணங்கள்

கீழே உள்ள அட்டவணைகள் நிலையான மாதிரி விவரக்குறிப்பு, புழு சக்கர அளவு மற்றும் பொருந்தக்கூடிய வார்ம் கியர் ஷாஃப்ட் அளவு ஆகியவற்றைப் பட்டியலிடுகிறது. தனிப்பயன் தொகுதி, பற்கள் எண், வெளிப்புற விட்டம் 50 மிமீ முதல் 300 மிமீ வரை, துளை மற்றும் பொருள் தரம் ஆகியவை OEM திட்டங்களுக்கு துணைபுரிகிறது.

நிலையான விவரக்குறிப்புகள்

பொருள் மதிப்பு
பொருள் பித்தளை (ZCuSn10Pb1 டின் வெண்கலம்)
நிறம் மஞ்சள்
தொகுதி 0.5
எடை 16 கிராம்

புழு சக்கரத்தின் அளவு

பொருள் மதிப்பு
பற்கள் 20
பற்களின் விட்டம் 11.2 மி.மீ
உயரம் 12 மிமீ / 0.47 அங்குலம்
வெளிப்புற விட்டம் 11 மிமீ / 0.43 அங்குலம்
துளை விட்டம் 4 மிமீ / 0.16 அங்குலம்
படி அளவு 9 × 7 மிமீ / 0.35 × 0.27 அங்குலம் (தியா × எச்)
மொத்த அளவு 12 × 11 × 4 மிமீ / 0.47 × 0.39 × 0.12 அங்குலம் (H × OD × ஐடி)

வார்ம் கியர் ஷாஃப்ட்டின் அளவு

பொருள் மதிப்பு
உயரம் 20 மிமீ / 0.79 அங்குலம்
வெளிப்புற விட்டம் 9.8 மிமீ / 0.39 அங்குலம்
உள் விட்டம் 3.17 மிமீ / 0.12 அங்குலம்
அளவு 20 × 9.8 × 3.17 மிமீ / 0.79 × 0.39 × 0.12 அங்குலம் (H × OD × ஐடி)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
நிலையான பித்தளை புழு சக்கரத்திற்கான பரிமாண குறிப்பு

பொறியியல் இயந்திரங்கள், மருத்துவ உபகரணங்கள் மற்றும் கப்பல் கட்டுதல் ஆகியவற்றில் விண்ணப்பங்கள்

பொறியியல் இயந்திரங்கள்

கனரக-சுமை முறுக்குவிசையைக் கையாளுவதற்கும், சேற்று நிலைகளில் சுழல் மேசையை சீராகத் தொடங்குவதற்கும் நிறுத்துவதற்கும் அகழ்வாராய்ச்சி ஸ்லீவிங் பொறிமுறைகள் அதை நம்பியுள்ளன. ஃபோர்க்லிஃப்ட் லிஃப்டிங் அமைப்புகள் 3-டன் சுமைகளில் குலுக்காமல் துல்லியமாக தூக்குவதற்கு இதைப் பயன்படுத்துகின்றன.

உலோகவியல் உபகரணங்கள்

ரோலிங் மில் ரோலர் டிரான்ஸ்மிஷன் 250°C இல் நிலையான செயல்பாட்டை பராமரிக்கிறது, சீரான எஃகு தகடு தடிமன் ஆதரிக்கிறது. உருகிய எஃகு எண்ணெய் மாசுபடுவதைத் தவிர்க்க எஃகு ஸ்பவுட் சாய்க்கும் சாதனங்கள் அதன் சுய-மசகு பண்புகளைப் பயன்படுத்துகின்றன.

மருத்துவ உபகரணங்கள்

CT ஸ்கேனர் சுழலும் பிரேம்கள் இந்த பித்தளை புழு சக்கரத்துடன் 45 dB க்கு கீழே இயங்கும், இது தெளிவான இமேஜிங்கை ஆதரிக்கிறது. பல் சிகிச்சை நாற்காலி சரிசெய்தல் 0.5 மிமீ துல்லியமான தூக்குதல் மற்றும் குறைத்தல் ஆகியவற்றை அடைகிறது.

கப்பல் கட்டுதல்

டெக் கிரேன் லுஃபிங் பொறிமுறைகள் உப்பு தெளிப்பு அரிப்பை எதிர்க்கும் மற்றும் 500 மணிநேர உப்பு தெளிப்பு சோதனைக்குப் பிறகும் நழுவுவதில்லை. கப்பல் திசைமாற்றி அமைப்புகள் காற்று மற்றும் அலைகளில் துல்லியமான திசைக் கட்டுப்பாட்டைப் பராமரிக்கின்றன.

தானியங்கு கிடங்கு

ஸ்டேக்கர் தூக்கும் அமைப்புகள் நிமிடத்திற்கு 20 செயல்களை 1 மிமீக்கு மிகாமல் நிலைநிறுத்துதல் பிழையுடன் நிறைவு செய்கின்றன. வரிசையாக்க வரி திசைமாற்றி சாதனங்கள் தொகுப்பு நெரிசல்கள் இல்லாமல் அதிவேக திசை மாற்றங்களைக் கையாளுகின்றன.

ஜவுளி மற்றும் பேக்கேஜிங்

ஜவுளி மற்றும் பேக்கேஜிங் கருவிகள் நிலையான மின் பரிமாற்றம், சுய-உயவு மற்றும் நீண்ட தொடர்ச்சியான மாற்றங்களின் போது குறைக்கப்பட்ட ஆற்றல் நுகர்வு ஆகியவற்றிலிருந்து பயனடைகின்றன.

தொடர்புடைய பரிமாற்ற கூறுகளுக்கு, மதிப்பாய்வு செய்யவும்திருகு கியர்வகை மற்றும்பெவல் கியர்பக்கம்.

தரமான சான்றுகள், சோதனை மற்றும் ஏற்றுமதி ஆதரவு

பொருள் மற்றும் கடினத்தன்மை பதிவுகள்

ZCuSn10Pb1 டின் வெண்கல தரம், கடினத்தன்மை HB≥80 மற்றும் வெப்ப சிகிச்சை அல்லது வார்ப்பு பதிவுகள் மொத்த ஏற்றுமதிகளுடன் வழங்கப்படலாம்.

பல் சுயவிவரம் மற்றும் பரிமாண ஆய்வு

தொகுதி, பற்கள் எண், பற்களின் விட்டம், வெளிப்புற விட்டம், துளை மற்றும் படி பரிமாணங்கள் ஆர்டர் செய்யப்பட்ட வரைதல் அல்லது மாதிரிக்கு எதிராக ஆய்வு செய்யப்படுகின்றன.

மெஷிங் மற்றும் இரைச்சல் சோதனை

ஒவ்வொரு தொகுதியும் 0.05 மிமீக்குக் கீழே பொருந்தக்கூடிய புழு, சீரான சுழற்சி மற்றும் குறைந்த இயங்கும் இரைச்சல் ஆகியவற்றுடன் மெஷிங் பிழை சரிபார்க்கப்படுகிறது.

ஏற்றுமதி பேக்கிங்

கியர்கள் துரு எதிர்ப்பு எண்ணெய் மற்றும் பாதுகாப்பு மடக்குதல் ஆகியவற்றால் நிரம்பியுள்ளன. கடல் சரக்கு, விமான சரக்கு அல்லது எக்ஸ்பிரஸ் டெலிவரிக்காக மொத்த ஆர்டர்களை பலப்படுத்தலாம் மற்றும் ஸ்ட்ராப் செய்யலாம்.

தனிப்பயன் OEM ஆர்டர் செயல்முறை

படி 01 விண்ணப்ப விவரங்களை அனுப்பவும்

தொகுதி, பற்கள் எண், வெளிப்புற விட்டம், துளை, படி அளவு, பொருள் தரம், அளவு மற்றும் இலக்கு போர்ட் ஆகியவற்றை வழங்கவும்.

படி 02 வரைதல் அல்லது மாதிரி ஆய்வு

Raydafon OEM வரைதல் அல்லது உடல் மாதிரியை மதிப்பாய்வு செய்து விவரக்குறிப்பு மற்றும் பொருள் தேர்வை உறுதிப்படுத்துகிறது.

படி 03 மாதிரி மற்றும் ஒப்புதல்

தனிப்பயன் திட்டங்களுக்கு, மொத்த உற்பத்திக்கு முன் வாங்குபவர் உறுதிப்படுத்தலுக்கான மாதிரியை Raydafon தயாரிக்கிறது.

படி 04 தயாரிப்பு மற்றும் மேற்கோள்

ஒப்புதலுக்குப் பிறகு, Raydafon ஒரு FOB Ningbo மேற்கோள், தயாரிப்பு அட்டவணை மற்றும் பேக்கிங் விவரங்களை வழங்குகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

பித்தளை புழு சக்கரம் என்றால் என்ன?

பித்தளை புழு சக்கரம் என்பது வார்ம் கியர் டிரைவின் சக்கர பகுதியாகும், இது 90° தண்டு கோணத்தில் இயக்கம் மற்றும் முறுக்குவிசையை கடத்த புழு தண்டுடன் இணைக்கப்படுகிறது. பித்தளை மற்றும் வெண்கல கலவைகள் பயன்படுத்தப்படுகின்றன, ஏனெனில் அவை கடினமான எஃகு புழுவுடன் இணைக்கப்படும் போது குறைந்த உராய்வு, நல்ல உடைகள் எதிர்ப்பு மற்றும் சுய மசகு பண்புகளை வழங்குகின்றன.

Raydafon என்ன பொருளைப் பயன்படுத்துகிறது?

Raydafon நிலையான உற்பத்தி ZCuSn10Pb1 டின் வெண்கலத்தை HB≥80 கடினத்தன்மையுடன் பயன்படுத்துகிறது மற்றும் சாதாரண பித்தளையை விட 30% அதிக எதிர்ப்பை அணியலாம். சுமை, வேகம் மற்றும் சுற்றுச்சூழலைப் பொறுத்து மற்ற வெண்கல அல்லது பித்தளை தரங்கள் கோரிக்கையின் பேரில் பயன்படுத்தப்படலாம்.

என்ன துல்லியம் மற்றும் செயல்திறன் அடைய முடியும்?

பற்களின் மேற்பரப்பு கடினத்தன்மை Ra≤1.6μm மற்றும் பொருந்தக்கூடிய புழுவுடன் 0.05 மிமீக்குக் கீழே மெஷிங் பிழை - வார்ப்பு, கரடுமுரடான திருப்பம், நன்றாக திருப்புதல், ஹாப்பிங் மற்றும் அரைத்தல் - ஐந்து துல்லியமான படிகள் மூலம் கியர் செயலாக்கப்படுகிறது. டிரான்ஸ்மிஷன் செயல்திறன் தேசிய தரத்தை விட 15% அதிகமாக உள்ளது, மேலும் 5000-மணிநேர தொடர்ச்சியான செயல்பாட்டு சோதனையானது 100 மணிநேரத்திற்கு 0.01 மி.மீ.க்குக் கீழே அணியும் வீதத்தைக் காட்டுகிறது.

நிலையான மாதிரி அளவு என்ன?

நிலையான மாதிரி: தொகுதி 0.5, 20 பற்கள், பற்கள் விட்டம் 11.2 மிமீ, உயரம் 12 மிமீ, வெளிப்புற விட்டம் 11 மிமீ, துளை 4 மிமீ, எடை 16 கிராம். பொருந்தும் புழு கியர் தண்டு: உயரம் 20 மிமீ, வெளிப்புற விட்டம் 9.8 மிமீ, உள் விட்டம் 3.17 மிமீ. தனிப்பயன் தொகுதி, பற்கள் எண், வெளிப்புற விட்டம் 50-300 மிமீ மற்றும் துளை ஆகியவை ஆதரிக்கப்படுகின்றன.

முக்கிய பயன்பாடுகள் என்ன?

பயன்பாடுகளில் அகழ்வாராய்ச்சி பொறிமுறைகள், ஃபோர்க்லிஃப்ட் லிஃப்டிங் அமைப்புகள், ரோலிங் மில் ரோலர் டிரான்ஸ்மிஷன், ஸ்டீல் ஸ்பவுட் டில்டிங் சாதனங்கள், CT ஸ்கேனர் சுழலும் பிரேம்கள், பல் நாற்காலி சரிசெய்தல், டெக் கிரேன் லஃபிங், கப்பல் திசைமாற்றி அமைப்புகள், தானியங்கு கிடங்கு ஸ்டேக்கர்கள் மற்றும் வரிசைப்படுத்தும் லைன் ஸ்டீயரிங் சாதனங்கள் ஆகியவை அடங்கும்.

மேற்கோளுக்கு என்ன தகவல் தேவை?

வரைதல் அல்லது மாதிரி விவரங்கள், தொகுதி, பற்கள் எண், வெளிப்புற விட்டம், துளை, பொருள் தரம், அளவு மற்றும் இலக்கு போர்ட் ஆகியவற்றை அனுப்பவும். Raydafon ஒரு FOB Ningbo மேற்கோள் மற்றும் முன்னணி நேரத்துடன் பதிலளிப்பார்.

டெலிவரி நேரம் என்ன?

ஆர்டர் உறுதிசெய்யப்பட்ட பிறகு சுமார் 15 நாட்களில் நிலையான ஆர்டர்கள் அனுப்பப்படும். தனிப்பயன் அல்லது மொத்த ஆர்டர்கள் வரைதல் சிக்கலான தன்மை மற்றும் அளவைப் பொறுத்தது. வரைதல் ஒப்புதலுக்குப் பிறகு புதுப்பிக்கப்பட்ட அட்டவணையை Raydafon வழங்குகிறது.

பிரத்தியேக பித்தளை புழு வீல்களை பெற தயாரா?

உங்கள் வரைதல் அல்லது மாதிரி விவரங்கள், தொகுதி, பற்கள் எண், வெளிப்புற விட்டம், துளை, பொருள் தரம், ஆர்டர் அளவு மற்றும் இலக்கு போர்ட் ஆகியவற்றை அனுப்பவும். Raydafon விவரக்குறிப்பை உறுதிசெய்து, தேவைப்பட்டால் ஒரு மாதிரியை உருவாக்கும், பின்னர் முன்னணி நேரம் மற்றும் பேக்கிங் விவரங்களுடன் FOB Ningbo மேற்கோளை வழங்கும்.
