Worm Gearbox Supplier for Stable Transmission and Long Service Life

வார்ம் கியர்பாக்ஸ் உற்பத்தியாளர் — நிலையான பரிமாற்றம், நியாயமான விலை

ரெய்டாஃபோன்சீனாவை தளமாகக் கொண்ட புழு குறைப்பான் தொழிற்சாலை ஆகும். நாங்கள் உபகரணங்கள் தேவைகளை துல்லியமாக பொருத்துகிறோம் மற்றும் நியாயமான விலையில் நிலையான தரத்தை வழங்குகிறோம்.

வீடு & கட்டமைப்பு

  • ஒரு துண்டு அதிக வலிமை கொண்ட அலுமினிய அலாய் அல்லது வார்ப்பிரும்பு வீடு
  • வலுவான, அரிப்பை எதிர்க்கும்
  • அதிக ஈரப்பதம், அதிக தூசி, அடிக்கடி அதிர்வு ஆகியவற்றிற்கு ஏற்றது

கியர் & புழு

  • புழு சக்கரம்: உயர் செயல்திறன் கொண்ட செப்பு கலவை
  • புழு: உயர்தர அலாய் ஸ்டீல்
  • துல்லியமான தரை மற்றும் வெப்ப சிகிச்சை
  • மென்மையான மெஷிங், குறைந்த இரைச்சல், அதிக செயல்திறன்

சோதனை & உயவு

  • சுமை இல்லாத இயங்கும் சோதனை
  • எண்ணெய் முத்திரை சீல் சோதனை
  • பல் மேற்பரப்பு தொடர்பு சோதனை
  • செயற்கை கிரீஸ் அல்லது கியர் எண்ணெய், -20℃ முதல் +80℃

எங்கள் வார்ம் கியர்பாக்ஸ்கள் உள்நாட்டு இயந்திர உற்பத்தியாளர்களுக்கு சேவை செய்கின்றன மற்றும் ஐரோப்பா, அமெரிக்கா, தென்கிழக்கு ஆசியா மற்றும் மத்திய கிழக்கு நாடுகளுக்கு ஏற்றுமதி செய்கின்றன. "அதிக நம்பகமான பரிமாற்றம் மற்றும் திறமையான சேவை" என்ற கொள்கையை நாங்கள் பின்பற்றுகிறோம்.எங்களை தொடர்பு கொள்ளவும்ஒரு மேற்கோளுக்கு.

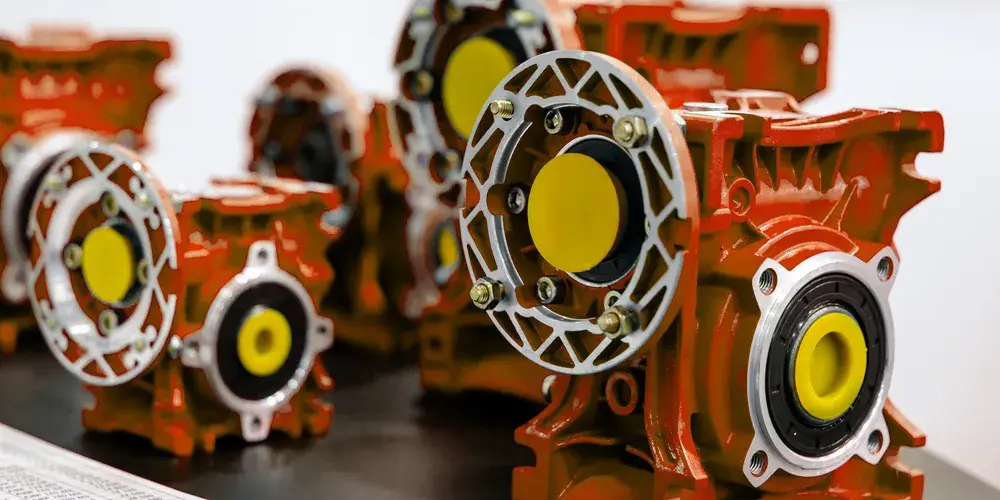

Raydafon worm gearbox housing and structure

வார்ம் கியர்பாக்ஸில் பின்னடைவை எவ்வாறு சரிசெய்வது

பின்னடைவு என்பது புழு மற்றும் புழு சக்கர பல் மேற்பரப்புகளுக்கு இடையே உள்ள சிறிய இடைவெளி ஆகும். இது நிலைத்தன்மை, செயல்திறன் மற்றும் சேவை வாழ்க்கையை பாதிக்கிறது. Raydafon கியர்பாக்ஸ்கள் முன்பே சரிசெய்யப்பட்டவை, ஆனால் நீண்ட கால பயன்பாடு அல்லது மீண்டும் நிறுவும் போது பின்னடைவு மாறலாம்.

1
பவர் ஆஃப் மற்றும் இறக்கம் சுழற்சி அபாயத்தைத் தவிர்க்க, குறைப்பானை அணைத்து, சுமைகளை முழுமையாக இறக்கவும். பிரிப்பதற்கு முன் மேற்பரப்பை சுத்தம் செய்யவும்.
2
சரிசெய்தல் கட்டமைப்பை சரிபார்க்கவும் என்.எம்.க்குRV தொடர் புழு கியர்குறைப்பான்கள், பெரும்பாலான மாடல்கள் ஒரு விசித்திரமான உள்ளீட்டு தண்டு இருக்கை அல்லது நன்றாக சரிசெய்தலுக்கான ஃபிளேன்ஜ் ப்ரீலோட் பொறிமுறையைக் கொண்டுள்ளன.
3
மெஷிங் ஆழத்தை சரிசெய்யவும் உள்ளீடு முடிவில் புழு ஷாஃப்ட் ஃபிக்சிங் போல்ட்களை தளர்த்தவும். மெஷிங் ஆழத்தை மாற்ற விசித்திரமான ஸ்லீவ் அல்லது தாங்கி இருக்கையை சரிசெய்யவும் அல்லது கேஸ்கெட்டின் தடிமனை அச்சு தூரத்திற்கு நன்றாக மாற்றவும்.
4
சோதனை ஓட்டம் முதலில் சுமை இல்லாத சோதனையை இயக்கவும், பின்னர் முழு சுமை சோதனை செய்யவும். அதிகமாக இறுக்க வேண்டாம் - இது வெப்பம், தேய்மானம் மற்றும் ஆரம்ப சேதத்தை ஏற்படுத்துகிறது.

பரிந்துரைக்கப்பட்ட பின்னடைவு வரம்பு

0.08 மிமீ - 0.15 மிமீ

நெரிசல் அல்லது அதிகரித்த உடைகள் இல்லாமல் நல்ல மெஷிங் செயல்திறனை உறுதி செய்கிறது.

கியர் பக்க உடைகள் கடுமையாக இருந்தால், தாங்கு உருளைகள் தளர்வாக இருந்தால், அல்லது வீடுகள் சிதைந்திருந்தால், அதை நிறுத்தி பாகங்களை மாற்றவும் அல்லது Raydafon தொழில்நுட்ப ஆதரவைத் தொடர்பு கொள்ளவும். அனைத்து கியர்பாக்ஸ்களும் ஷிப்மென்ட் செய்வதற்கு முன் பல் மேற்பரப்பு தொடர்பு கண்டறிதல் மற்றும் சுமை இல்லாத செயல்பாட்டு சோதனைகளை கடந்து செல்கின்றன. வீடியோ வழிகாட்டுதல் மற்றும் கட்டமைப்பு வரைதல் பகுப்பாய்வு உள்ளிட்ட தொலைதூர தொழில்நுட்ப உதவியையும் நாங்கள் வழங்குகிறோம்.

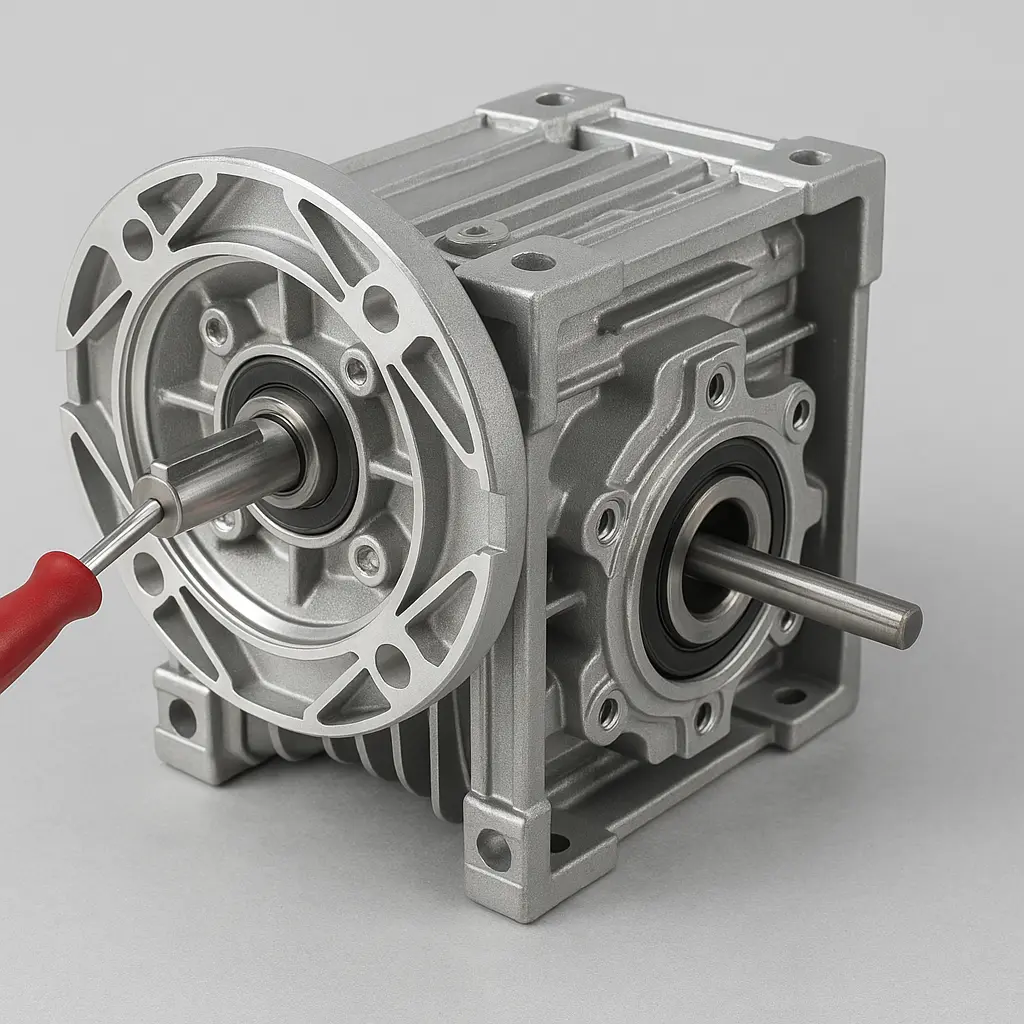

Worm gearbox backlash adjustment

வார்ம் கியர்பாக்ஸ் விகிதத்தை எவ்வாறு கணக்கிடுவது

டிரான்ஸ்மிஷன் விகிதம் (குறைப்பு விகிதம்) ஒரு முக்கிய அளவுருவை தேர்ந்தெடுக்கும் போது அல்லது வடிவமைக்கும் போது aபுழு கியர்பாக்ஸ். மாதிரியைத் தேர்ந்தெடுப்பதற்கு முன் அதை உறுதிப்படுத்தவும்.

அடிப்படை சூத்திரம்

பரிமாற்ற விகிதம் = புழு சக்கர பற்கள் ÷ புழு தலைகள்

வார்ம் வீல் பற்கள் புழு தலைகள் பரிமாற்ற விகிதம் வெளியீட்டு வேகம்
40 1 (தனி) 40:1 1/40 உள்ளீடு
40 2 (இரட்டை) 20:1 உள்ளீடு 1/20

வார்ம் வீல் பற்கள் பெயர்ப்பலகை அல்லது வரைபடத்தில் குறிக்கப்பட்டிருக்கும் - பொதுவான மதிப்புகள் 30, 40, 50, 60. புழு தலைகள் பொதுவாக 1 அல்லது 2 ஆகும், இது புழுவின் சுழற்சிக்கு எத்தனை பற்கள் சுழலும் என்பதைக் குறிக்கிறது.

ரெய்டாஃபோன் i=7.5 இலிருந்து i=100 வரை நிலையான விகிதங்களை வழங்குகிறது. பல-நிலை சேர்க்கைகள் கிடைக்கின்றன - எடுத்துக்காட்டாக, 40:1 முதல் நிலை மற்றும் 5:1 இரண்டாம் நிலை மொத்த விகிதத்தை 200:1 வழங்குகிறது.

தேர்வு குறிப்பு:மிகவும் பெரிய விகிதம் செயல்திறனைக் குறைக்கிறது மற்றும் அளவை அதிகரிக்கிறது. மிகச் சிறிய விகிதம் போதுமான வெளியீட்டு முறுக்குவிசையை அளிக்கிறது. வெளியீட்டு முறுக்கு, செயல்திறன் இழப்பு மற்றும் வேலை சுழற்சி ஆகியவற்றைக் கருத்தில் கொள்ளுங்கள்.

உங்கள் உள்ளீட்டு சக்தி, இயக்க வேகம் மற்றும் சுமை பண்புகள் ஆகியவற்றின் அடிப்படையில் சரியான மாதிரி மற்றும் விகிதத்தை Raydafon பரிந்துரைக்க முடியும். எங்கள் தொழில்நுட்ப குழு முழுமையான தேர்வு கணக்கீடு சேவைகளை வழங்குகிறது.எங்களை தொடர்பு கொள்ளவும்தொழில்நுட்ப ஆதரவு மற்றும் தனிப்பயனாக்கப்பட்ட பரிந்துரைகளுக்கு.

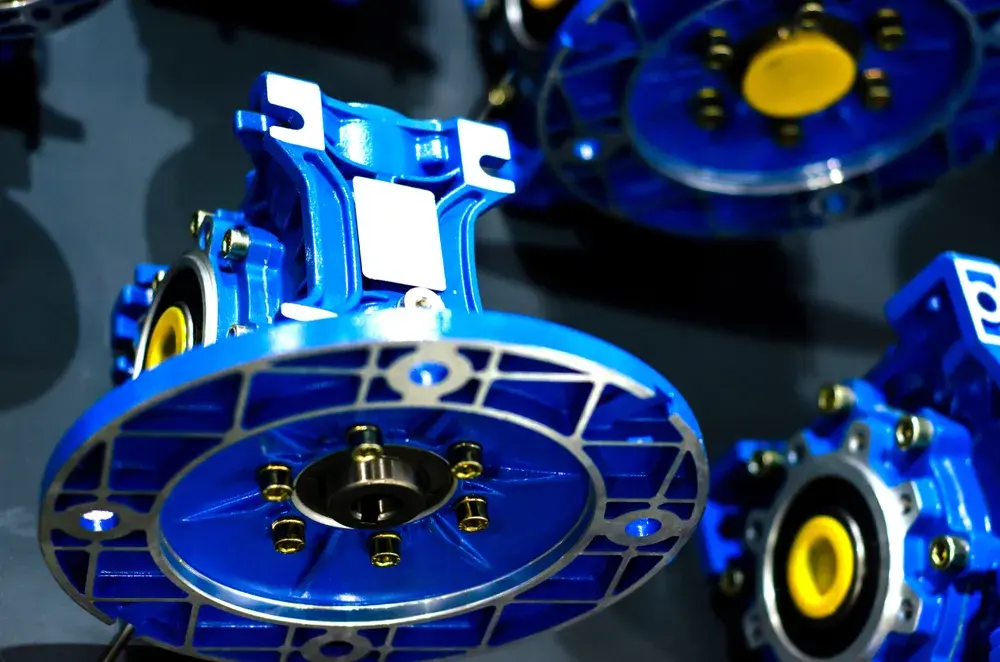

Worm gearbox ratio calculation

தயாரிப்புகள்
View as

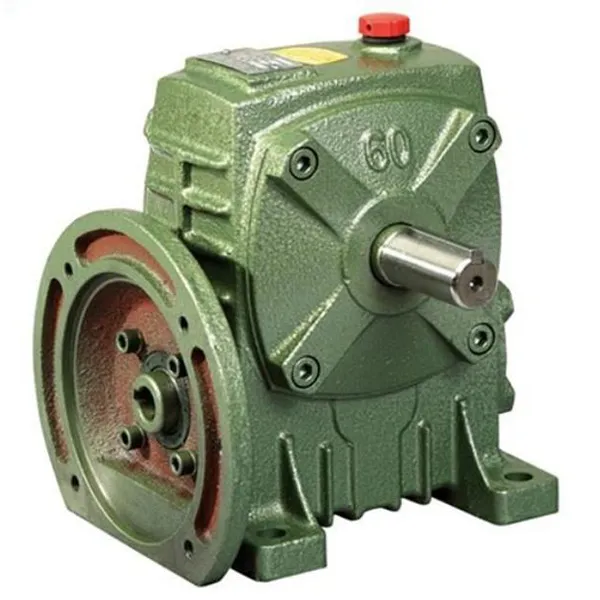

WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள்

WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள்

WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள் - 13 சட்ட அளவுகள் (40-250), விகிதங்கள் 5:1 முதல் 100:1 வரை, வெளியீட்டு முறுக்கு 15-2,500 N·m, உள்ளீட்டு சக்தி 0.12-15 kW, கட்டாய உயவு கொண்ட IP65 வார்ப்பிரும்பு வீடு. புழு சக்கரம் அணைக்கப்பட்டு HRC 58-62 க்கு தரையிறக்கப்பட்டது; இரட்டை உதடு முத்திரை மாவு தூசி, வயல் வண்டல் மற்றும் கழுவும் நீரை கியர் குழிக்கு வெளியே வைத்திருக்கும். ஃபுட், ஃபிளேன்ஜ் மற்றும் ஹாலோ-ஷாஃப்ட் மவுண்டிங் கிடைக்கின்றன, மேலும் அவுட்புட் ஷாஃப்ட்டை உங்கள் தற்போதைய மோட்டாருடன் பொருத்துவதற்கு இயந்திரமாக்க முடியும். உங்கள் உள்ளீட்டு சக்தி, தேவையான விகிதம் மற்றும் மோட்டார் ஃபிளேன்ஜ் ஆகியவற்றை அனுப்பவும் - 24 மணிநேரத்திற்குள் பொருந்திய சட்டகம், பரிமாண வரைதல் மற்றும் தொழிற்சாலை-நேரடி மேற்கோள் ஆகியவற்றை நாங்கள் திருப்பித் தருகிறோம்.

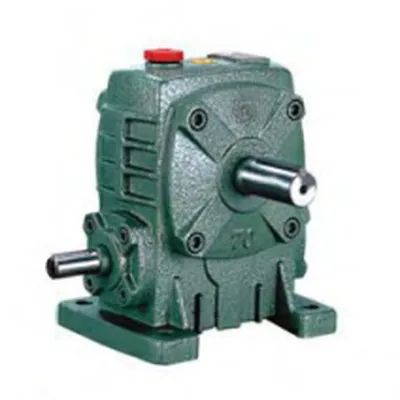

WPA தொடர் வார்ம் கியர்பாக்ஸ்கள்

WPA தொடர் வார்ம் கியர்பாக்ஸ்கள்

டிரான்ஸ்மிஷன் உபகரணத் துறையில் ஆழ்ந்த ஈடுபாடு கொண்ட சீனாவில் ஒரு தொழில்முறை தொழிற்சாலை மற்றும் உற்பத்தியாளர் என்ற முறையில், Raydafon WPA Series Worm Gearboxes ஐ அறிமுகப்படுத்தியது, அவை அவற்றின் அதிக விலை செயல்திறனுக்காக பரவலாக விரும்பப்படுகின்றன. இந்தத் தொடரின் குறைப்பு விகிதம் 5:1 முதல் 100:1 வரை உள்ளடக்கியது, வெளியீட்டு முறுக்கு 10Nm-2000Nm ஐ அடைகிறது, இது 0.06kW-15kW மோட்டார்களுக்கு ஏற்றது, மேலும் அடி மற்றும் விளிம்புகள் போன்ற பல்வேறு நிறுவல் முறைகளை ஆதரிக்கிறது. நம்பகமான சப்ளையராக, Raydafon தனிப்பயனாக்கப்பட்ட சேவைகள் மற்றும் வெளிப்படையான விலைகளை வழங்குகிறது. அதே செயல்திறன் கொண்ட இறக்குமதி செய்யப்பட்ட பிராண்டுகளை விட விலை 30% குறைவாக உள்ளது, இது சிறிய மற்றும் நடுத்தர நிறுவனங்களுக்கு தங்கள் உபகரணங்களை மேம்படுத்த விருப்பமான தீர்வாகும்.
EP-NRV-F ஒற்றை சாலிட் ஷாஃப்ட் உள்ளீடு வார்ம் கியர்பாக்ஸ்

EP-NRV-F ஒற்றை சாலிட் ஷாஃப்ட் உள்ளீடு வார்ம் கியர்பாக்ஸ்

தொழில்முறை தொழில்துறை பரிமாற்ற சாதனங்கள் துறையில் சீனாவில் நன்கு அறியப்பட்ட தொழிற்சாலை மற்றும் உற்பத்தியாளர் என, Raydafon EP-NRV-F ஒற்றை திட ஷாஃப்ட் உள்ளீடு வார்ம் கியர்பாக்ஸை அறிமுகப்படுத்தியது, இது ஒரு சிறந்த புழு கியர் குறைப்பான் ஆகும். தயாரிப்பு ஒற்றை திடமான தண்டு உள்ளீட்டு வடிவமைப்பை ஏற்றுக்கொள்கிறது, ஒரு சிறிய அமைப்பு மற்றும் நிலையான செயல்பாடு, உயர் முறுக்கு பரிமாற்ற திறன் மற்றும் பல்வேறு தொழில்துறை பயன்பாட்டு காட்சிகளுக்கு மாற்றியமைக்கப்படலாம். அதன் விவரக்குறிப்புகள் பல்வேறு குறைப்பு விகித விருப்பங்களை உள்ளடக்கியது (7.5:1 முதல் 100:1 வரை), பரந்த அளவிலான மதிப்பிடப்பட்ட வெளியீட்டு முறுக்கு (10Nm-1800Nm), 0.06kW-15kW மோட்டார்களுக்கு உள்ளீட்டு சக்தி தழுவல் மற்றும் கடுமையான வேலை நிலைமைகளின் கீழ் நம்பகமான செயல்பாட்டை உறுதிசெய்ய IP55 இன் பாதுகாப்பு நிலை. உயர்தர சப்ளையராக, ரேடாஃபோன் நெகிழ்வான தனிப்பயனாக்குதல் சேவைகள் மற்றும் திறமையான பரிமாற்ற தீர்வுகளுக்கான வாடிக்கையாளர்களின் பல்வேறு தேவைகளை பூர்த்தி செய்ய அதிக போட்டி விலைகளை வழங்குகிறது.
EP-NMRV வார்ம் கியர்பாக்ஸ் அவுட்புட் ஃபிளேன்ஜ்

EP-NMRV வார்ம் கியர்பாக்ஸ் அவுட்புட் ஃபிளேன்ஜ்

Raydafon's EP-NMRV Worm Gearbox with Output Flange தரத்தின் அடிப்படையில் தொழில்துறையில் சிறந்தது! NMRV025 இலிருந்து NMRV150 வரையிலான பல்வேறு மாடல்கள் உள்ளன, இதன் ஆற்றல் 0.06kW முதல் 15kW வரை மற்றும் 1800Nm வரை முறுக்குவிசை கொண்டது. இது சிறிய மற்றும் பெரிய இயந்திரங்களுடன் இணக்கமானது. பெட்டியானது உடைகள்-எதிர்ப்பு அலுமினிய கலவையால் ஆனது, இது ஒளி மற்றும் நீடித்தது. வெளியீட்டு விளிம்பு வடிவமைப்பு பல்வேறு தொழில்துறை உபகரணங்களுடன் நேரடியாக இணைக்கப்படலாம் மற்றும் நிறுவ எளிதானது. புழு கியர் உடைகள்-எதிர்ப்பு தகரம் வெண்கலத்தால் ஆனது, இது அதிக பரிமாற்ற திறன் மற்றும் சிறிய சத்தம் கொண்டது. சீனாவில் நன்கு அறியப்பட்ட உற்பத்தியாளராக, Raydafon முழு செயல்முறையிலும் தரத்தை கட்டுப்படுத்துகிறது மற்றும் நம்பகமான சப்ளையர்!
சீனாவில் நம்பகமான புழு கியர்பாக்ஸ் உற்பத்தியாளர் மற்றும் சப்ளையர் என்ற வகையில், எங்கள் தயாரிப்புகள் CE சான்றிதழில் தேர்ச்சி பெற்றுள்ளன. நீங்கள் தரமான பொருட்களை வாங்க விரும்பினால், எங்களை தொடர்பு கொள்ளவும்.
