கனரக உபகரணங்களுக்கான ஹைட்ராலிக் சிலிண்டர் உற்பத்தியாளர்

ரெய்டாஃபோன் ஹைட்ராலிக் சிலிண்டர்

அகழ்வாராய்ச்சிகள், அறுவடை இயந்திரங்கள், டிராக்டர்கள் மற்றும் தனிப்பயன் இயந்திரங்களுக்கான ஹைட்ராலிக் சிலிண்டர் உற்பத்தியாளர்

ரெய்டாஃபோன்கட்டுமான இயந்திரங்கள், விவசாய உபகரணங்கள், தொழில்துறை இயந்திரங்கள் மற்றும் பிற ஹைட்ராலிக் பயன்பாடுகளுக்கு ஹைட்ராலிக் சிலிண்டர்களை உருவாக்குகிறது. துளை விட்டம், கம்பி விட்டம், ஸ்ட்ரோக் நீளம், மவுண்டிங் வகை, வேலை அழுத்தம் மற்றும் இயக்க நிலைமைகளின் அடிப்படையில் நிலையான மற்றும் முழுமையாக தனிப்பயனாக்கப்பட்ட சிலிண்டர்களை நாங்கள் வழங்குகிறோம்.

ஒவ்வொரு சிலிண்டரும் உறுதிப்படுத்தப்பட்ட வரைபடங்கள், மாதிரிகள் அல்லது முக்கிய பரிமாணங்களுக்கு எதிராக தயாரிக்கப்படுகிறது. உற்பத்தியானது பரிமாணத் துல்லியம், சீல் செயல்திறன் மற்றும் தொடர்ச்சியான ஹைட்ராலிக் சுமைகளின் கீழ் நிலையான செயல்பாடு ஆகியவற்றில் கவனம் செலுத்துகிறது - ஒரு சிலிண்டர் ஒரு பருவம் அல்லது ஒரு தசாப்தம் நீடிக்கும் என்பதை தீர்மானிக்கும் மூன்று காரணிகள்.

hydraulic cylinders
01

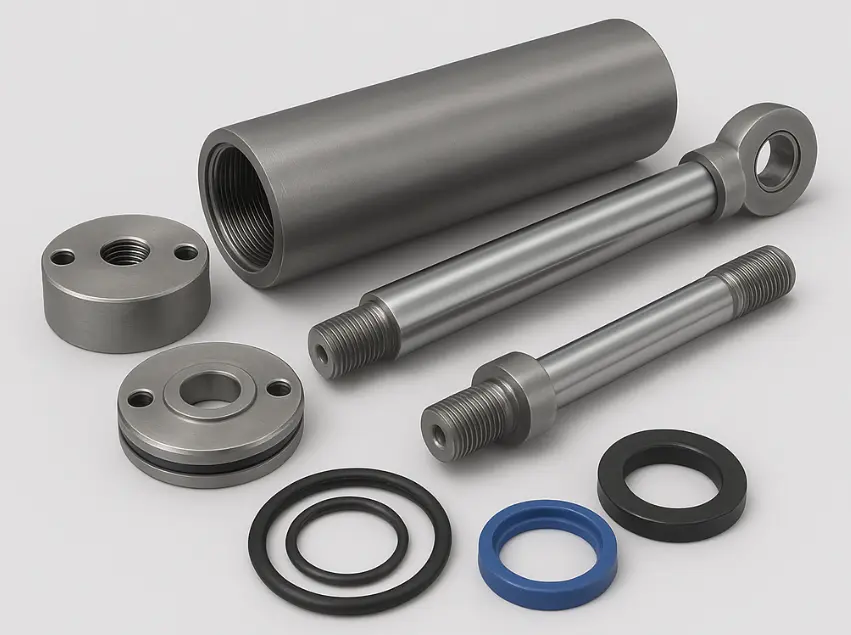

ஹைட்ராலிக் சிலிண்டர் கட்டுமானம் மற்றும் முக்கிய பாகங்கள்

ஒரு ஹைட்ராலிக் சிலிண்டர் ஹைட்ராலிக் அழுத்தத்தை நேரியல் இயந்திர இயக்கமாக மாற்றுகிறது. அதன் செயல்திறன் அதன் முக்கிய கூறுகள் ஒருவருக்கொருவர் எவ்வளவு துல்லியமாக பொருந்துகின்றன என்பதைப் பொறுத்தது.

  • சிலிண்டர் பீப்பாய்- ஹைட்ராலிக் எண்ணெயுக்கான அழுத்த அறையை உருவாக்குகிறது மற்றும் பிஸ்டன் சட்டசபைக்கு வழிகாட்டுகிறது.
  • பிஸ்டன்- ஹைட்ராலிக் அழுத்தத்தை நேரியல் விசையாக மாற்றுகிறது.
  • பிஸ்டன் ராட்- சிலிண்டர் சக்தியை இயந்திர பொறிமுறைக்கு மாற்றுகிறது.
  • இறுதி கவர்- சிலிண்டர் கட்டமைப்பை ஒன்றாக வைத்திருக்கும் போது உள் பாகங்களை ஆதரிக்கிறது மற்றும் நிலைநிறுத்துகிறது.
  • முத்திரைகள்- எண்ணெய் கசிவைத் தடுக்கவும் மற்றும் சிலிண்டரில் மாசுபடுவதைத் தடுக்கவும்.
  • மவுண்டிங் கூறுகள்— flanges, trunnions, clevises, spherical joints மற்றும் பிற இணைப்புகள் நிறுவல் பொருத்த தேர்ந்தெடுக்கப்பட்டது.
Hydraulic Cylinder Construction and Main Parts
02

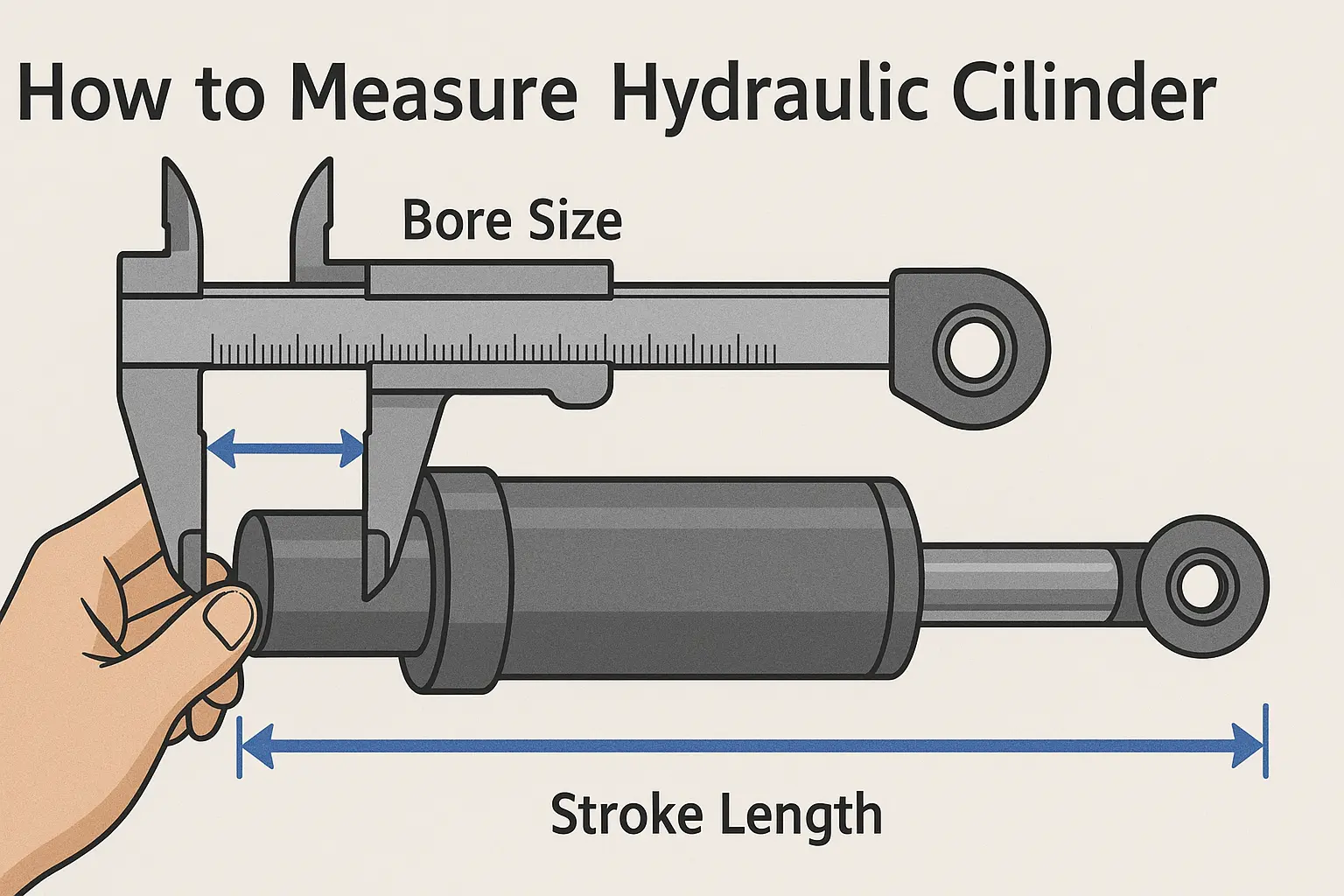

ஆர்டர் செய்வதற்கு முன் ஒரு ஹைட்ராலிக் சிலிண்டரை எவ்வாறு அளவிடுவது

துல்லியமான அளவீடு என்பது டிராப்-இன் ரீப்ளேஸ்மென்ட் மற்றும் ரிட்டர்ன் ஷிப்மென்ட்டுக்கு இடையே உள்ள வித்தியாசம். ஒரு சிலிண்டரை அகற்றுவதற்கு முன், உபகரணங்களை மூடவும், ஹைட்ராலிக் அழுத்தத்தை வெளியிடவும் மற்றும் சிலிண்டர் மற்றும் இணைப்பு பகுதிகளை சுத்தம் செய்யவும். முழுவதும் அளவீடு செய்யப்பட்ட அளவீட்டு கருவிகளைப் பயன்படுத்தவும்.

How to Measure Hydraulic Cylinder

முதலில் நமக்குத் தேவையான ஐந்து பரிமாணங்கள்

  • துளை விட்டம்- பீப்பாயின் உள் விட்டம், உடைகள் மாறுபாட்டை சரிபார்க்க ஒன்றுக்கு மேற்பட்ட நிலைகளில் அளவிடப்படுகிறது.
  • கம்பி விட்டம்- பிஸ்டன் கம்பி விட்டம் ஒரு சுத்தமான, அணியாத பிரிவில் மற்றும் வெவ்வேறு திசைகளில் இருந்து அளவிடப்படுகிறது.
  • பக்கவாதம் நீளம்- முழுமையாக பின்வாங்கப்பட்ட மற்றும் முழுமையாக நீட்டிக்கப்பட்ட நிலைகளுக்கு இடையிலான தூரம்.
  • மொத்த நீளம்- குறிப்பிடப்பட்ட குறிப்பு நிலையில் சிலிண்டர் நீளம், பொதுவாக பின்வாங்கப்படும்.
  • மவுண்டிங் வகை- இரு முனைகளிலும் இணைப்பை உறுதிப்படுத்தவும்: ஃபிளேன்ஜ், ட்ரன்னியன், க்ளெவிஸ் அல்லது கோள மவுண்டிங்.
தேர்வு 01 சுமை மற்றும் அழுத்தம்

தேவையான வேலை அழுத்தம், உந்துதல் அல்லது இழுக்கும் சக்தி மற்றும் கடமை சுழற்சி.

தேர்வு 02 வடிவியல்

துளை, கம்பி, பக்கவாதம், பெருகிவரும் பரிமாணங்கள் மற்றும் இணைப்பு வகை.

தேர்வு 03 இயக்க நிலைமைகள்

ஹைட்ராலிக் எண்ணெய் வகை, இயக்க வெப்பநிலை, வேலை சூழல், இயக்கம் அதிர்வெண்.

03

ஹைட்ராலிக் சிலிண்டர் பயன்பாடுகள்

ரேடாஃபோன் ஹைட்ராலிக் சிலிண்டர்கள் உண்மையான கள நிலைமைகளின் கீழ், நாளுக்கு நாள் கட்டுப்படுத்தப்பட்ட நேரியல் இயக்கம் மற்றும் நம்பகமான தூக்கும் சக்தி தேவைப்படும் உபகரணங்களுக்காக கட்டப்பட்டுள்ளன.

அகழ்வாராய்ச்சிகள் மற்றும் ஏற்றிகள் புல்டோசர்கள் மற்றும் மண் நகர்த்தல் டிராக்டர்கள் மற்றும் செயலாக்கங்கள் ஒன்றிணைத்து நெல் அறுவடை செய்பவர்கள் ஹைட்ராலிக் அழுத்தங்கள் பொருள் கையாளும் உபகரணங்கள் உற்பத்தி மற்றும் ஆட்டோமேஷன் இயந்திரங்கள் சுரங்க மற்றும் கனரக உபகரணங்கள் சிறப்பு நோக்கம் கொண்ட தனிப்பயன் இயந்திரங்கள்
04

உங்கள் ஹைட்ராலிக் சிலிண்டர் சப்ளையராக Raydafon ஐ ஏன் தேர்வு செய்ய வேண்டும்

வரைபடங்கள், மாதிரிகள் மற்றும் இயக்க நிலைமைகளை சுற்றி கட்டப்பட்டது

உங்கள் கணினியில் அட்டவணைப் பகுதியை கட்டாயப்படுத்துவதற்குப் பதிலாக, சிலிண்டரின் உண்மையான வேலை நிலைமைகளில் இருந்து தொடங்கி, பொருந்தக்கூடிய விவரக்குறிப்புக்குத் திரும்புவோம்.

  • நிலையான மற்றும் விருப்ப விருப்பங்கள்- சிலிண்டர்கள் நிலையான விவரக்குறிப்புகள் அல்லது வாடிக்கையாளர் வரைபடங்கள் மற்றும் மாதிரிகள் மூலம் தயாரிக்கப்படுகின்றன.
  • விண்ணப்ப அடிப்படையிலான தேர்வு- துளை, தடி, ஸ்ட்ரோக், மவுண்டிங் மற்றும் சீலிங் விவரக்குறிப்புகள் உண்மையான வேலை நிலைமைகளுடன் பொருந்துகின்றன.
  • சீல் செயல்திறன் கவனம்— முதல் அசெம்பிளியில் மட்டுமின்றி, மீண்டும் மீண்டும் சைக்கிள் ஓட்டும்போது எண்ணெய் கசிவைக் கட்டுப்படுத்தத் தேர்ந்தெடுக்கப்பட்ட சீல் கட்டமைப்புகள்.
  • ஏற்ற நெகிழ்வு- அழுத்தம், சுமை, பக்கவாதம் மற்றும் இயக்க அதிர்வெண் ஆகியவற்றின் படி தேர்ந்தெடுக்கப்பட்ட வடிவமைப்புகள்.
  • ஒரு நிறுத்த பவர்டிரெய்ன் சப்ளை- Raydafon கூட வழங்குகிறதுவிவசாய கியர்பாக்ஸ், கிரக கியர்பாக்ஸ்மற்றும்PTO தண்டு, எனவே பல டிரைவ்டிரெய்ன் மற்றும் ஹைட்ராலிக் கூறுகள் ஒரு சப்ளையரிடமிருந்து வரலாம்.

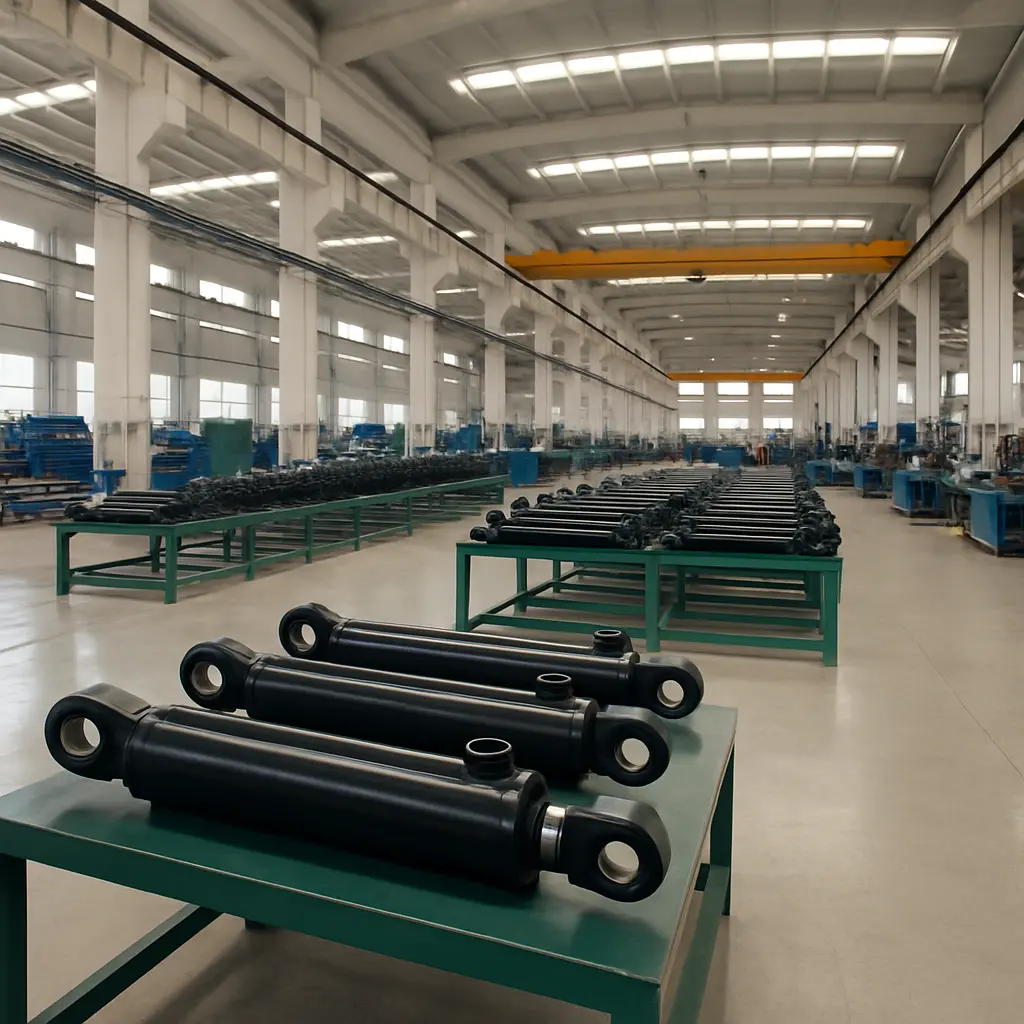

Raydafon factory

ஹைட்ராலிக் சிலிண்டர் விவரக்குறிப்பைக் கோரவும்

ஏற்கனவே உள்ள சிலிண்டரை மாற்றவா அல்லது புதிய இயந்திரத்தை உருவாக்கவா? வரைதல், மாதிரி, பகுதி எண் அல்லது முக்கிய பரிமாணங்களை அனுப்பவும். Raydafon தேவையை மதிப்பாய்வு செய்து, உற்பத்தி தொடங்கும் முன் பொருத்தமான சிலிண்டர் கட்டமைப்பு, மவுண்டிங் பரிமாணங்கள் மற்றும் விவரக்குறிப்பு ஆகியவற்றை உறுதிப்படுத்தும்.

தயாரிப்புகள்
View as

EP-YD40-245-D5 ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர்

EP-YD40-245-D5 ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர்

Raydafon, ஒரு சீன உற்பத்தியாளர் மற்றும் சப்ளையர், EP-YD40-245-D5 ஹார்வாஸ்டர் ஹைட்ராலிக் சிலிண்டரை வீட்டிலேயே தயாரிக்கிறது. சோளம் மற்றும் சோயாபீன் அறுவடை செய்பவர்களின் கன்வேயர் அமைப்பை உயர்த்துவதற்கும் குறைப்பதற்கும், சிலோவை மீண்டும் மீண்டும் திருப்புவதற்கும் இது அவசியம். 40 மிமீ போர் மற்றும் 245 மிமீ ஸ்ட்ரோக் மூலம், இது 16 எம்பி ஏ அழுத்தத்தைத் தாங்கும். குரோம்-பூசப்பட்ட பிஸ்டன் கம்பி தேய்மானத்தை எதிர்க்கிறது, அதே சமயம் தடையற்ற எஃகு பீப்பாய் நீடித்தது. முத்திரைகள் எண்ணெய் எதிர்ப்பு மற்றும் கசிவு-எதிர்ப்பு. உற்பத்தியிலிருந்து ஏற்றுமதி வரை கடுமையான ஆய்வுகளை நாங்கள் பராமரிக்கிறோம், மேலும் விலை நியாயமானது. சீரான அறுவடைக் கருவியின் செயல்பாட்டை அனுபவிக்கவும்!

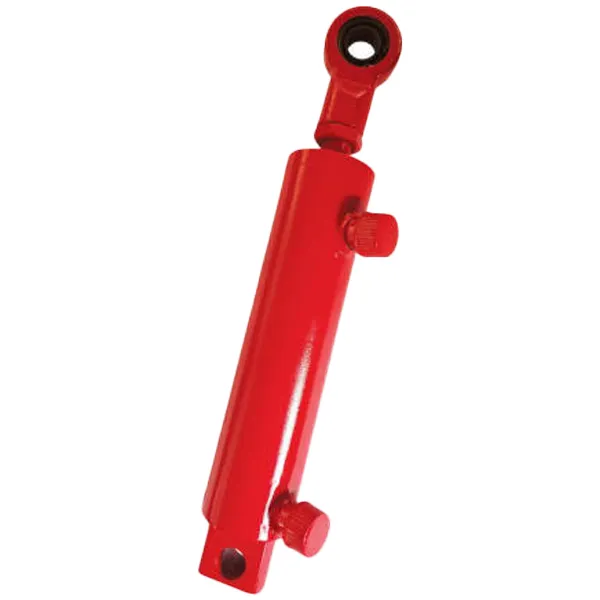

EP-YS50E-001 ஹார்வெஸ்டர் ஸ்டீயரிங் ஹைட்ராலிக் சிலிண்டர்

EP-YS50E-001 ஹார்வெஸ்டர் ஸ்டீயரிங் ஹைட்ராலிக் சிலிண்டர்

Raydafon, ஒரு சீன உற்பத்தியாளர் மற்றும் சப்ளையர், EP-YS50E-001 ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர் ஸ்டீயரிங் ஹைட்ராலிக் சிலிண்டரைத் தயாரிக்கிறது, குறிப்பாக ஸ்டீயரிங். வயலில் கோதுமை மற்றும் அரிசி அறுவடை இயந்திரங்களைத் திருப்புவதற்கும் சூழ்ச்சி செய்வதற்கும் இது அவசியம். 50 மிமீ போர் மற்றும் 153 மிமீ ஸ்ட்ரோக் மூலம், இது 20 எம்பி ஏ அழுத்தத்தைத் தாங்கும். குரோம்-பூசப்பட்ட பிஸ்டன் கம்பி தேய்மானத்தை எதிர்க்கிறது, சிலிண்டர் பீப்பாய் நீடித்த தடையற்ற எஃகால் ஆனது. முத்திரைகள் எண்ணெய்-எதிர்ப்பு மற்றும் கசிவு-எதிர்ப்பு. நாங்கள் உற்பத்தியை கவனமாக கண்காணித்து சரியான விலை நிர்ணயம் செய்கிறோம். மென்மையான அறுவடை ஸ்டீயரிங் செய்ய இதைப் பயன்படுத்தவும்!

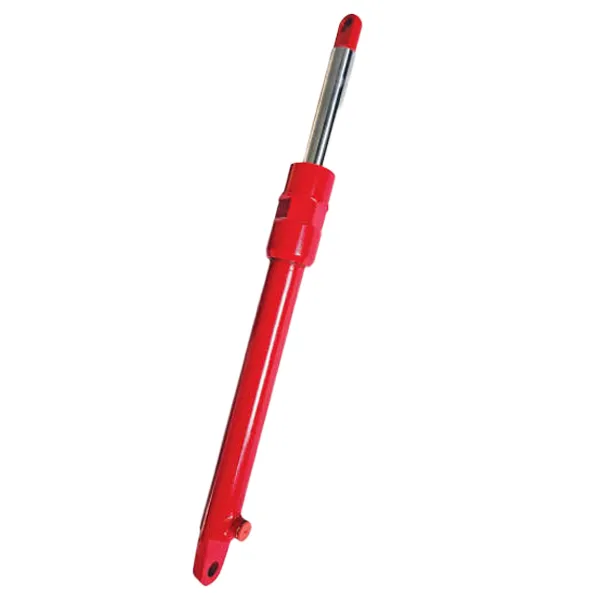

EP-YD40-270 ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர் கட்டிங் பிளாட்ஃபார்ம் சிலிண்டர்

EP-YD40-270 ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர் கட்டிங் பிளாட்ஃபார்ம் சிலிண்டர்

Raydafon, ஒரு சீன உற்பத்தியாளர் மற்றும் சப்ளையர், EP-YD40-270 ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர் கட்டிங் பிளாட்ஃபார்ம் சிலிண்டரை வீட்டிலேயே தயாரிக்கிறது. இந்த சிலிண்டர் தலைப்புக்கு பயன்படுத்தப்படுகிறது. இது 40மிமீ போர், 270மிமீ ஸ்ட்ரோக் மற்றும் 18எம்பிஏ அழுத்தத்தை தாங்கும் திறன் கொண்டது. பிஸ்டன் ராட் உடைகள் எதிர்ப்பிற்காக குரோம் பூசப்பட்டது, மேலும் சிலிண்டர் பீப்பாய் நீடித்த தடையற்ற எஃகு மூலம் செய்யப்படுகிறது. முத்திரைகள் எண்ணெய்-எதிர்ப்பு மற்றும் கசிவு-எதிர்ப்பு. எங்கள் உற்பத்தி மற்றும் கப்பல் செயல்முறையை நாங்கள் கவனமாகக் கண்காணித்து, நியாயமான விலையை வழங்குகிறோம். இது உங்கள் அறுவடைக் கருவியின் தலைப்புக்கு நம்பகமான துணை!

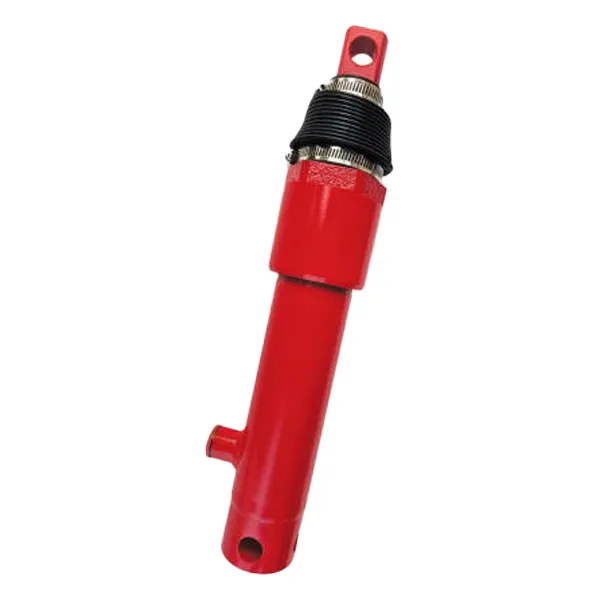

EP-HH-YG45*220 ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர்

EP-HH-YG45*220 ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர்

Raydafon, ஒரு சீன உற்பத்தியாளர் மற்றும் சப்ளையர், எங்கள் சொந்த தொழிற்சாலையில் EP-HH-YG45*220 ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டரை உற்பத்தி செய்கிறது. இந்த சிலிண்டர் பொதுவாக அறுவடை செய்பவர்களின் தூக்கும் மற்றும் குறைக்கும் அமைப்புகளில் பயன்படுத்தப்படுகிறது. இது 45 மிமீ துளை, 220 மிமீ ஸ்ட்ரோக் மற்றும் 16 எம்பி வரை அழுத்தத்தைத் தாங்கும். குரோம் பூசப்பட்ட பிஸ்டன் தடி தேய்மானத்தை எதிர்க்கிறது, மேலும் சிலிண்டர் பீப்பாய் நீடித்த தடையற்ற எஃகால் ஆனது. முத்திரைகள் எண்ணெய்-எதிர்ப்பு மற்றும் கிட்டத்தட்ட கசிவு-ஆதாரம். உற்பத்தியிலிருந்து விநியோகம் வரை தரத்தை நாங்கள் கவனமாக கண்காணிக்கிறோம், மேலும் விலை நியாயமானது. இந்த ஹைட்ராலிக் கூறுகளை உங்கள் அறுவடை இயந்திரத்தில் சேர்ப்பது சீராக இயங்க வைக்கும்!
EP-YD25-001A ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர் ரீட் வீல் சிலிண்டர்

EP-YD25-001A ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர் ரீட் வீல் சிலிண்டர்

Raydafon, ஒரு சீன உற்பத்தியாளர் மற்றும் சப்ளையர், EP-YD25-001A ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர் ரீட் வீல் சிலிண்டரை வீட்டில் தயாரிக்கிறது, குறிப்பாக ரீல்களில் பயன்படுத்த. இது 25mm போர், 235mm ஸ்ட்ரோக் மற்றும் 12MPa அழுத்தத்தை தாங்கக்கூடியது. குரோம்-பூசப்பட்ட பிஸ்டன் கம்பி தேய்மானத்தை எதிர்க்கிறது, சிலிண்டர் பீப்பாய் நீடித்த தடையற்ற எஃகால் ஆனது. முத்திரைகள் எண்ணெய்-எதிர்ப்பு மற்றும் கசிவு-எதிர்ப்பு. உற்பத்தியை கவனமாக கண்காணித்து நியாயமான விலையை உறுதி செய்கிறோம். இது அறுவடை ரீல்களுக்கான நம்பகமான மற்றும் நம்பகமான ஹைட்ராலிக் சிலிண்டர்!

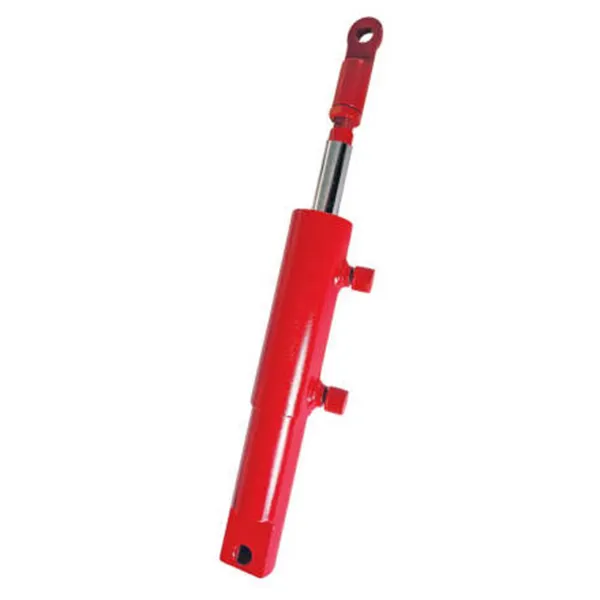

EP-YS40F ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர் எல்லையற்ற மாறக்கூடிய வேக சிலிண்டர்

EP-YS40F ஹார்வெஸ்டர் ஹைட்ராலிக் சிலிண்டர் எல்லையற்ற மாறக்கூடிய வேக சிலிண்டர்

Raydafon, ஒரு சீன உற்பத்தியாளர் மற்றும் சப்ளையர், EP-YS40F Harvester Hydraulic Cylinder Infinitely Variable Speed ​​Cylinder with continitely variable Transmission (CVT) குறிப்பாக அறுவடைக் கருவி பரிமாற்ற அமைப்புகளுக்கு. 40 மிமீ போர் மற்றும் 65 மிமீ ஸ்ட்ரோக் மூலம், இது 18 எம்பிஎ இயக்க அழுத்தத்தைத் தாங்கும். பிஸ்டன் ராட் உடைகள் பாதுகாப்பிற்காக குரோம் பூசப்பட்டது, சிலிண்டர் பீப்பாய் அதிக வலிமை கொண்ட தடையற்ற எஃகால் ஆனது, மேலும் முத்திரைகள் எண்ணெய்-எதிர்ப்பு மற்றும் வயது-எதிர்ப்பு, கசிவு-ஆதார செயல்பாட்டை உறுதி செய்கிறது. உற்பத்தி முதல் ஆய்வு வரை கடுமையான தரக் கட்டுப்பாட்டுடன், நாங்கள் நியாயமான விலையை வழங்குகிறோம். உங்கள் அறுவடை இயந்திரத்தில் நம்பகமான CVT கூறுகளைச் சேர்ப்பது சீரான செயல்பாட்டை உறுதி செய்யும்!
சீனாவில் நம்பகமான ஹைட்ராலிக் சிலிண்டர் உற்பத்தியாளர் மற்றும் சப்ளையர் என்ற வகையில், எங்கள் தயாரிப்புகள் CE சான்றிதழில் தேர்ச்சி பெற்றுள்ளன. நீங்கள் தரமான பொருட்களை வாங்க விரும்பினால், எங்களை தொடர்பு கொள்ளவும்.
