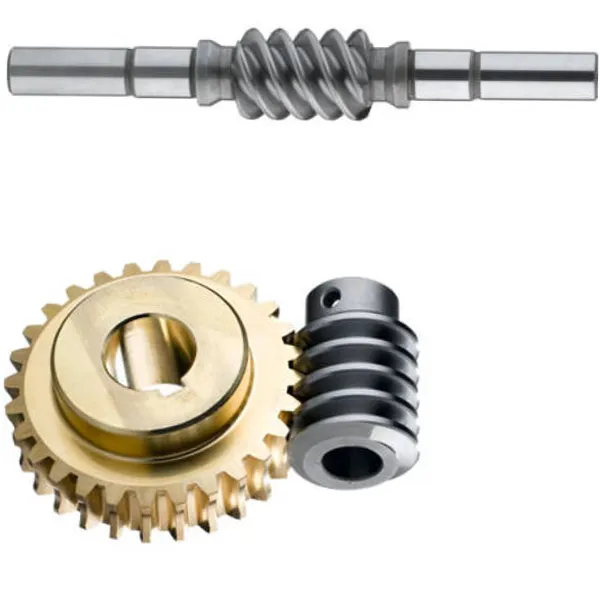

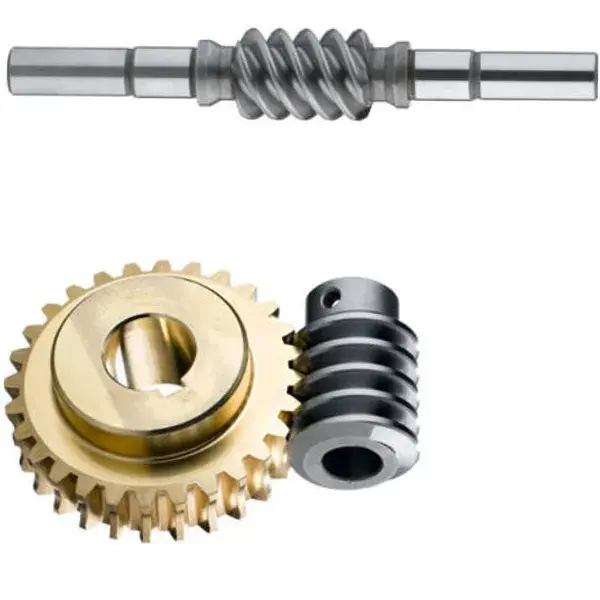

டூப்ளக்ஸ் வார்ம்ஸ் கியர்

தயாரிப்பு விவரக்குறிப்பு

ஒரு டூப்ளக்ஸ் அல்லது டூயல் லீட் வார்ம் கியர், சற்றே மாறுபட்ட தொகுதிகள் மற்றும் விட்டம் கொண்ட பகுதிகளுடன் வடிவமைக்கப்பட்ட ஒரு புழுவைக் கொண்டுள்ளது, இது ஒவ்வொரு பல் சுயவிவரத்திலும் தனித்துவமான ஈயக் கோணங்களை உருவாக்குகிறது. இதன் விளைவாக, புழுவின் நீளத்தில் பற்களின் தடிமன் படிப்படியாக அதிகரித்து, நூல் இடைவெளிகளைக் குறைத்து, துல்லியமான பின்னடைவைக் கட்டுப்படுத்த அனுமதிக்கிறது.

புழு சக்கரத்தில், வெவ்வேறு தொகுதிகள் தனித்துவமான சேர்க்கை மாற்றக் குணகங்கள் மற்றும் ஒவ்வொரு பக்கத்திலும் உருளும் வட்டத்தின் விட்டம் ஆகியவற்றை உருவாக்குகின்றன, இது தனித்துவமான முன் மற்றும் பின்புற சுயவிவரங்களை உருவாக்குகிறது. இருப்பினும், பல் தடிமன் மற்றும் இடைவெளிகள் சக்கரத்தின் சுற்றளவைச் சுற்றி சீராக இருக்கும்.

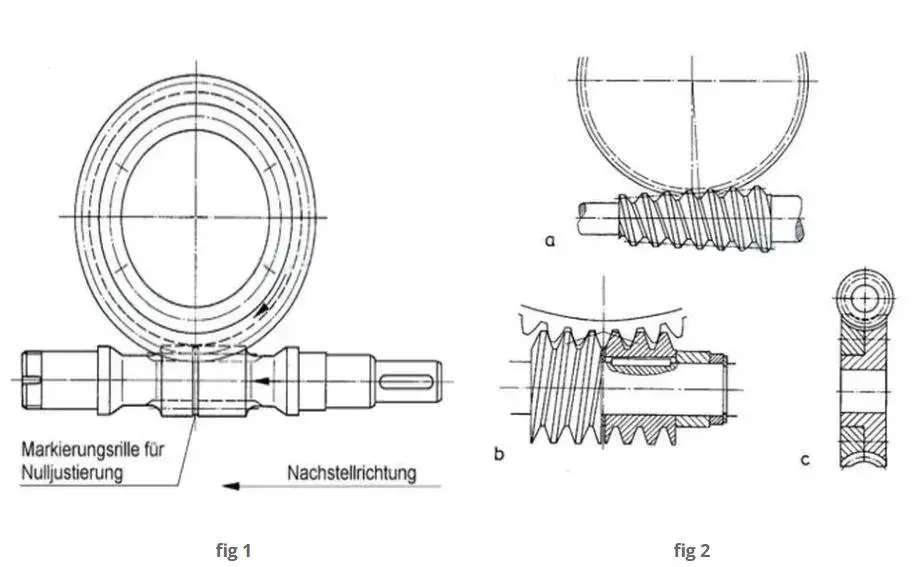

சக்கரத்துடன் பொருத்தமான பல் தடிமன் சீரமைக்க புழுவை அச்சில் மாற்றுவதன் மூலம் பின்னடைவு சரிசெய்யப்படுகிறது, விரும்பிய பின்னடைவு அளவை அடைகிறது (படம் 1 ஐப் பார்க்கவும்). இந்த முறையானது நிறுவலின் போது எளிதான, துல்லியமான பின்னடைவைச் சரிசெய்தல் மற்றும் பல் தொடர்பு அல்லது மெஷிங்கைப் பாதிக்காமல் தேய்ந்த கியர்களுக்கான தொடர்ச்சியான சரிசெய்தலை செயல்படுத்துகிறது.

மாற்று பின்னடைவு சரிசெய்தல் முறைகள் பின்வருமாறு: புழு தண்டு மற்றும் சக்கரத்திற்கான ஒரு விசித்திரமான மையத்தைப் பயன்படுத்தி மைய தூரத்தை மாற்றியமைத்தல்; ஒரு குறுகலான புழுவை அச்சில் நகர்த்துதல் (அத்தி 2a); புழுவை இரண்டு பகுதிகளாகப் பிரிக்கலாம், அவை சுழற்றலாம் அல்லது ஒருவருக்கொருவர் தொடர்புடையதாக மாற்றலாம் (Ott அமைப்பு, படம் 2b); அல்லது சக்கரத்தை இரண்டு அனுசரிப்பு டிஸ்க்குகளாகப் பிரித்தல் (fig. 2c).

சட்டசபை எச்சரிக்கை குறிப்பு

எங்கள் Raydafon Duplex Worms Gear இடது மற்றும் வலது பக்கங்களில் வெவ்வேறு பல் மாடுலிகளைக் கொண்டுள்ளது, எனவே வார்ம் கியர்கள் நிறுவலின் போது துல்லியமாக சீரமைக்கப்பட வேண்டும். நினைவில் கொள்ள வேண்டிய சில முக்கிய படிகள் இங்கே:

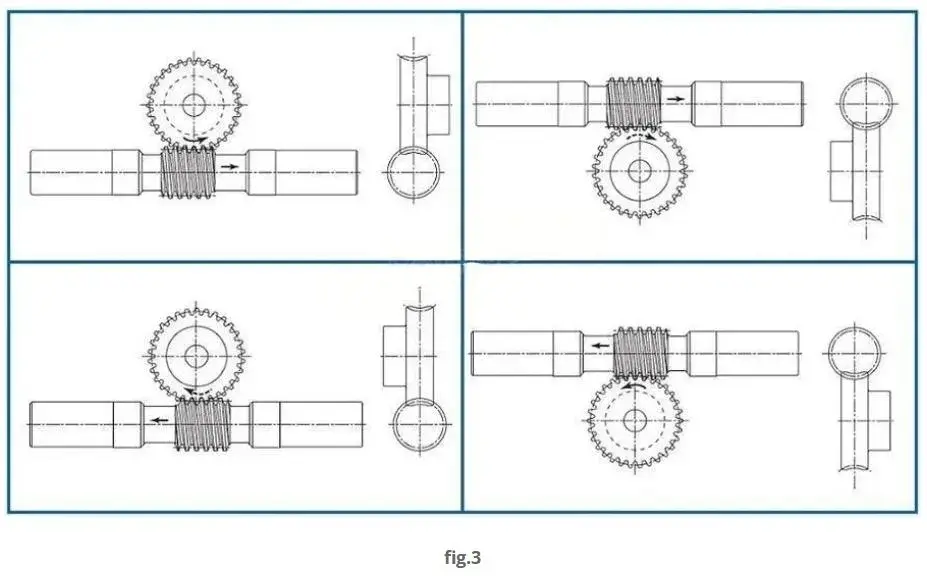

நிறுவலுக்கு முன், சட்டசபை திசைக் குறியைச் சரிபார்க்கவும். ஒவ்வொரு இரட்டை புழு கியர் மற்றும் வார்ம் கியர் அதன் மீது ஒரு அம்புக்குறி உள்ளது, இது நிறுவல் "திசைகாட்டி" ஆகும். நிறுவும் போது, ​​முன்பக்கத்தில் இருந்து, புழு கியர் மற்றும் புழு கியர் ஆகியவற்றின் அம்புகள் ஒரே திசையில் இருப்பதை உறுதி செய்ய வேண்டும் (படம் 3 ஐப் பார்க்கவும்). அம்புக்குறியின் திசை தலைகீழாக அல்லது தவறாக அமைக்கப்பட்டிருந்தால், புழு கியரின் மையத் தூரம் மிகப் பெரியதாக இருக்கும், அது பொருந்தாது. இது அரிதாகவே நிறுவப்பட்டிருந்தாலும், கியர் மெஷிங்கில் சிக்கல்கள் இருக்கும், மேலும் பற்கள் தட்டப்படுவதற்கு அல்லது நெரிசல் ஏற்படுவதற்கு அதிக நேரம் எடுக்காது, இது விஷயங்களை தாமதப்படுத்தும்!

குறிப்பு நிலையை சரிபார்க்கிறது

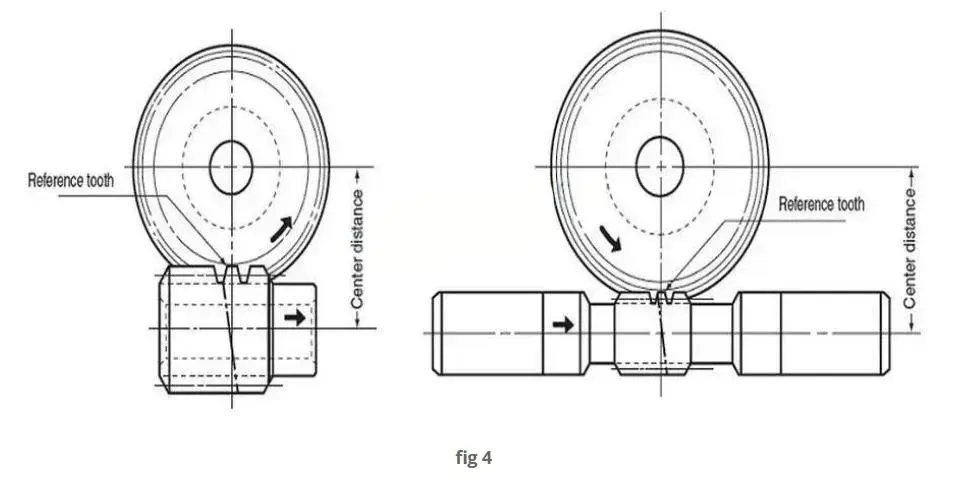

டூப்ளக்ஸ் வார்ம் பல்லின் முனை சுற்றளவில் V-பள்ளம் (60°, 0.3 மிமீ ஆழம்) குறிப்புப் பல்லைக் குறிக்கிறது. குறிப்பிட்ட மைய தூரம் "a" இல் இந்த குறிப்பு பல் புழு சக்கரத்தின் சுழற்சி மையத்துடன் சீரமைக்கப்படும் போது கியர் தொகுப்பு பூஜ்ஜியத்திற்கு அருகில் பின்னடைவை (±0.045) அடைகிறது (படம் 4 ஐப் பார்க்கவும்).

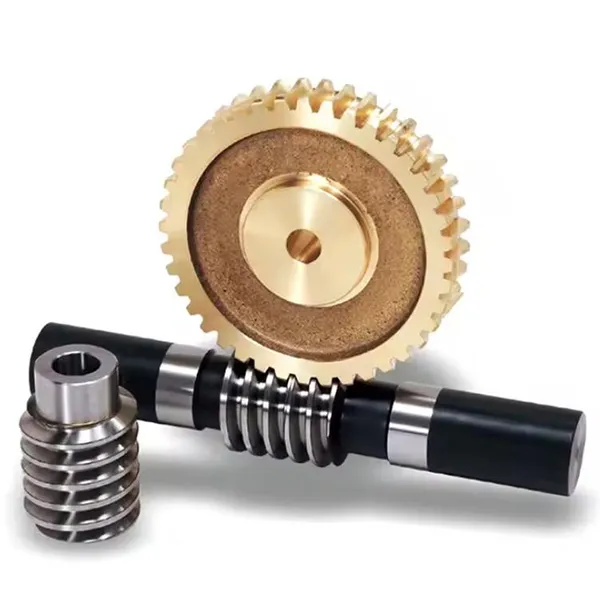

தயாரிப்பு அம்சங்கள்

சீனாவில் மெக்கானிக்கல் டிரான்ஸ்மிஷன் துறையில் நீண்டகாலமாக நிறுவப்பட்ட உற்பத்தியாளரான Raydafon, பல இயந்திர உற்பத்தியாளர்களின் நம்பகமான சப்ளையராக இருந்து, வாடிக்கையாளர்களுக்கு உயர்தர டூப்ளக்ஸ் வார்ம் கியர்களை மலிவு விலையில் அதன் சொந்த தொழிற்சாலை மாஸ்டர்களின் நேர்த்தியான கைவினைத்திறனுடன் வழங்குகிறது. எங்கள் தயாரிப்புகள் சிக்கலான வேலை நிலைமைகளுக்காக வடிவமைக்கப்பட்டுள்ளன, மேலும் மூன்று முக்கிய நன்மைகள் உபகரணங்களின் செயல்பாட்டை மிகவும் கவலையற்றதாக ஆக்குகின்றன.

இரட்டை மாடுலஸ் வடிவமைப்பு, மிகவும் திறமையான பரிமாற்றம்: ரேடாஃபோனின் டூப்ளக்ஸ் வார்ம் கியர்கள், கருவிகளில் "இரட்டை இயந்திரத்தை" நிறுவுவது போல, இடது மற்றும் வலது பல் பரப்புகளில் வெவ்வேறு மாடுலிகளைப் பயன்படுத்துகின்றன. அதிக வலிமை கொண்ட செப்பு அலாய் வார்ம் கியர்கள் துல்லியமான போலியான அலாய் ஸ்டீல் புழுக்களுடன் பொருத்தப்பட்டுள்ளன. எட்டு கைமுறையாக அரைத்த பிறகு, கடி இறுக்கமாக உள்ளது மற்றும் நழுவுவதில்லை, மேலும் பரிமாற்ற திறன் சாதாரண புழு கியர்களை விட 20% அதிகமாகும். ஜெஜியாங்கில் உள்ள ஒரு ஜவுளி இயந்திர தொழிற்சாலை எங்கள் டூப்ளக்ஸ் வார்ம் கியர்களை மாற்றிய பிறகு, உபகரணங்களின் ஆற்றல் நுகர்வு மிகவும் குறைக்கப்பட்டது.

இரண்டு-நிலை பரிமாற்றம், அதிக முறுக்கு மற்றும் குறைந்த இரைச்சல்: தனித்துவமான இரண்டு-நிலை பரிமாற்ற அமைப்பு டூப்ளக்ஸ் வார்ம் கியர்களின் முறுக்குவிசையை இரட்டிப்பாக்குகிறது, அதே நேரத்தில் இயங்கும் இரைச்சலை இன்னும் குறைவாக வைத்திருக்கும். கனரக இயந்திர கருவிகளின் துல்லியமான நுணுக்கமாக இருந்தாலும் சரி அல்லது பெரிய கடத்தும் கருவிகளின் தொடர்ச்சியான செயல்பாடாக இருந்தாலும் சரி, அதை எளிதாகக் கையாள முடியும். குவாங்டாங்கில் உள்ள உணவு பதப்படுத்தும் தொழிற்சாலை ஒன்று, உபகரணங்கள் இயங்கும் போது அதிக சத்தத்தை ஏற்படுத்தும், ஆனால் எங்கள் தயாரிப்புகளுக்கு மாறிய பிறகு, பட்டறை மிகவும் அமைதியாக இருக்கிறது என்று கூறினார்.
