கிரக கியர்பாக்ஸ்

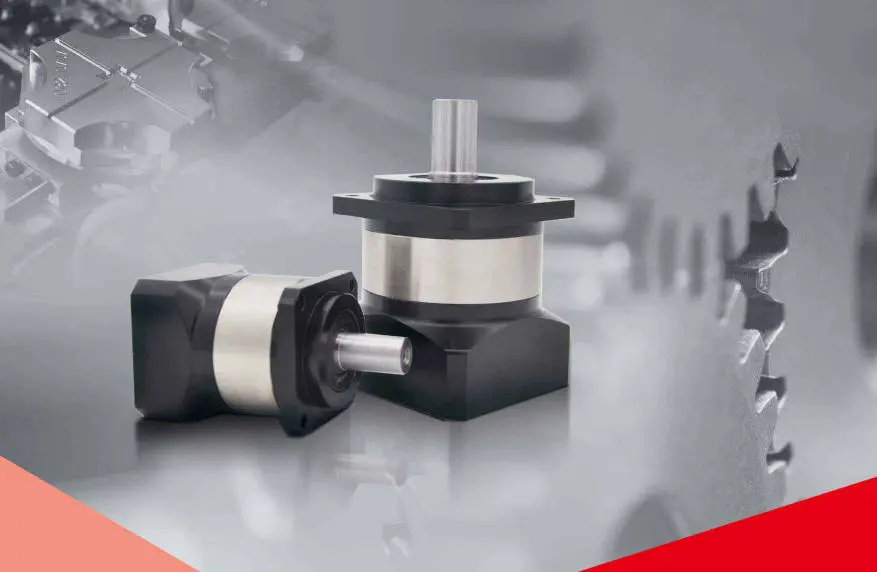

ரெய்டாஃபோன், சீனாவின் உயர்தர குறைப்பான் தொழிற்சாலை நேரடி விநியோகம், நம்பகமான உற்பத்தியாளர் மற்றும் சப்ளையர் என, நாங்கள் நிலையான செயல்திறன், கச்சிதமான கட்டமைப்பு மற்றும் நியாயமான விலையில், தானியங்கு சாதனங்கள், உயர்-சுமை பரிமாற்ற அமைப்பு மற்றும் துல்லியமான கட்டுப்பாட்டு துறைக்கு ஏற்றது, உள்நாட்டு மற்றும் வெளிநாட்டு வாடிக்கையாளர்களின் கொள்முதல் தேவைகளை அதிக முறுக்குவிசை, நீண்ட ஆயுள் மற்றும் உயர் செயல்திறன் ஆகியவற்றிற்கு வழங்குகிறோம்.

ரெய்டாஃபோன் planetary Reducer ஆனது உயர்-வலிமை கொண்ட அலாய் ஸ்டீல் கட்டமைப்பை ஏற்றுக்கொள்கிறது, கியர் கார்பரைஸ் செய்யப்பட்டு தணிக்கப்பட்டது மற்றும் துல்லியமான தரை, பல்லின் மேற்பரப்பு கடினத்தன்மை HRC60±2 ஐ அடைகிறது, சோர்வு எதிர்ப்பு வலுவானது, மற்றும் சுமை தாங்கும் திறன் பாரம்பரிய கியர் குறைப்பு பொறிமுறையை விட அதிகமாக உள்ளது. உள் மூன்று-பல் சமச்சீர் மெஷிங் வடிவமைப்பு ஏற்றுக்கொள்ளப்பட்டது, பரிமாற்ற திறன் 95% ஐ விட அதிகமாக இருக்கும், செயல்பாடு நிலையானது, சத்தம் குறைவாக உள்ளது மற்றும் முறுக்கு வெளியீடு சீரானது. இது சர்வோ அமைப்புகள், மின்சார சிலிண்டர்கள், தொழில்துறை ரோபோக்கள், சக்கர மொபைல் சேஸ், டிரான்ஸ்மிஷன் லைன்கள் மற்றும் லிஃப்டிங் சாதனங்கள் போன்றவற்றுக்கு மிகவும் பொருத்தமானது.

ரெய்டாஃபோன்கிரக கியர்பாக்ஸ்ஒற்றை-நிலை, இரண்டு-நிலை மற்றும் மூன்று-நிலை கட்டமைப்பு சேர்க்கைகளை வழங்குகிறது, வேக விகிதங்கள் 3:1~200:1, மற்றும் தேவைக்கேற்ப வெளியீட்டு முறுக்கு மற்றும் குறைப்பு விகிதத் தேர்வை விரிவுபடுத்தலாம்; வெளியீட்டு வடிவங்களில் கீ ஷாஃப்ட், ஸ்ப்லைன் ஷாஃப்ட், ஃபிளேன்ஜ் வகை மற்றும் வெவ்வேறு உபகரணங்களின் நிறுவல் தேவைகளைப் பூர்த்தி செய்ய தனிப்பயனாக்கப்பட்ட தரமற்ற இடைமுகம் ஆகியவை அடங்கும். நிறுவனத்தின் அனைத்து தயாரிப்புகளும் டைனமிக் பேலன்சிங் சோதனை மற்றும் செறிவூட்டல் சோதனையில் தேர்ச்சி பெற்றுள்ளன, அதிவேக இயக்கம் மற்றும் வெப்பம் இல்லாமல், சாதனங்களின் ஒட்டுமொத்த நிலைத்தன்மையை பெரிதும் மேம்படுத்துகிறது.

ரெய்டாஃபோன் ஆல் தயாரிக்கப்படும் கோளக் குறைப்பான்கள் தானியங்கி அசெம்பிளி லைன்கள், பேக்கேஜிங் இயந்திரங்கள், CNC உபகரணங்கள், கடத்தும் உபகரணங்கள், பொறியியல் கிராலர் சேஸ், காற்றாலை கட்டுப்பாட்டு அமைப்புகள் மற்றும் பிற துறைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. அவை ஆயுள், தகவமைப்பு மற்றும் விலை போட்டித்தன்மை ஆகியவற்றில் சிறந்த செயல்திறனைக் கொண்டுள்ளன, மேலும் உள்நாட்டு மற்றும் வெளிநாட்டு வாடிக்கையாளர்களிடம் நல்ல வரவேற்பைப் பெற்றுள்ளன. நீங்கள் ஒரு ஒருங்கிணைப்பாளராக இருந்தாலும், ஒரு முழுமையான இயந்திர உற்பத்தியாளர் அல்லது பராமரிப்பு சேவை வழங்குநராக இருந்தாலும், நாங்கள் உங்களுக்கு செலவு குறைந்த பரிமாற்ற தீர்வுகள் மற்றும் நிலையான விநியோக ஆதரவை வழங்க முடியும்.

ஒரு கிரக கியர்பாக்ஸ் எவ்வாறு செயல்படுகிறது

ஒரு கிரக குறைப்பான் அடிப்படை அமைப்பு மூன்று முக்கிய பகுதிகளைக் கொண்டுள்ளது: மத்திய சூரிய கியர் (உள்ளீடு முடிவில் உள்ள பினியன்), அதைச் சுற்றி சுழலும் கிரக கியர் மற்றும் உள் கியர் வளையம் வெளிப்புறமாக மூடப்பட்டிருக்கும். மின்சாரம் மோட்டாரிலிருந்து அனுப்பப்படுகிறது, முதலில் சூரிய கியரை சுழற்றச் செய்கிறது, பின்னர் சூரிய கியர் பல கிரக கியர்களை சுழற்றச் செய்கிறது. இந்த கிரக கியர்கள் சூரிய கியருடன் சுழலும் போது சுழலும், இறுதியாக அவைகளில் பொருத்தப்பட்ட கிரக கேரியர் மூலம் வெளியீட்டு தண்டுக்கு சக்தியை கடத்துகிறது.

இந்த "மல்டி-டூத் மெஷிங்" முறையானது பல கியர்களுக்கு இடையே சக்தியைப் பகிர்ந்து கொள்ள அனுமதிக்கிறது, இது மென்மையான வெளியீடு மற்றும் குறைந்த சத்தம் மட்டுமல்ல, சாதாரண கியர் கட்டமைப்புகளை விட வலுவான சுமை தாங்கும் திறனையும் கொண்டுள்ளது. Raydafon இன் கிரக குறைப்பான்கள், குறைந்த நிறுவல் இடம் கொண்ட உபகரணங்களுக்கு ஏற்ற சிறிய அமைப்புடன், அதே அளவு நிலைமைகளின் கீழ் அதிக முறுக்குவிசையை வெளியிட முடியும், ஆனால் சர்வோ அமைப்புகள், தானியங்கி ரோபோடிக் ஆயுதங்கள், க்ராலர் டிரைவ் மாட்யூல்கள், பேக்கேஜிங் இயந்திரங்கள் போன்ற அதிக பரிமாற்ற செயல்திறன் தேவைகள்.

ஒரு கிரக குறைப்பான் பரிமாற்ற விகிதம் கியர் விகிதம் மற்றும் நிலைகளின் எண்ணிக்கையைப் பொறுத்தது. பொதுவாக, ஒரு ஒற்றை நிலை 310:1 ஐ அடையலாம், இரண்டு-நிலையை 20100:1 வரை விரிவாக்கலாம், மேலும் ஒரு பெரிய குறைப்பு விகிதம் தேவைப்படும் வேலை நிலைமைகளுக்கு மூன்று-நிலை கலவையை கூட உருவாக்கலாம். Raydafon நிலையான வேக விகித கட்டமைப்பை வழங்குகிறது மற்றும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப வெளியீட்டு வேகம் மற்றும் முறுக்கு வரம்பை அமைத்து, தனிப்பயனாக்கப்பட்ட அடுக்கின் கலவையை ஆதரிக்கிறது.

உள் கிரக கியர் சுழற்சியின் போது விசை நிலையை தொடர்ந்து மாற்றுவதால், கியர் சமமாக அணிந்து முழு இயந்திரமும் நீண்ட ஆயுளைக் கொண்டுள்ளது. கூடுதலாக, கடினப்படுத்தப்பட்ட அலாய் ஸ்டீல் கியர்கள், துல்லியமான தாங்கு உருளைகள் மற்றும் குறைந்த பின்னடைவு அசெம்பிளி தரங்களைப் பயன்படுத்துகிறோம், இது ரிட்யூசரை வெளியீட்டில் நிலையாக இருப்பது மட்டுமல்லாமல், மீண்டும் மீண்டும் தொடங்குவதற்கும் நிறுத்துவதற்கும், முன்னோக்கி மற்றும் தலைகீழாக, மற்றும் குறைந்த நிலைத்தன்மை ஏற்ற நிலைகளுக்கு ஏற்றவாறு உயர் நிலைப்படுத்தல் துல்லியத்தையும் உருவாக்குகிறது.

கிரக குறைப்பான்களின் முக்கிய நன்மைகள் அதிக செயல்திறன், அதிக முறுக்கு அடர்த்தி, சிறிய அளவு மற்றும் நல்ல செறிவு கட்டுப்பாடு. Raydafon கியர் செட் டிசைன், லூப்ரிகேஷன் சிஸ்டம், அவுட்புட் ஃபிளேன்ஜ் மேட்சிங் போன்றவற்றில் முதிர்ந்த தீர்வுகளைக் கொண்டுள்ளது, இது பல்வேறு தொழில்துறை அமைப்புகளின் உண்மையான தேவைகளை உள்ளடக்கும். பரிமாற்ற அமைப்பின் தேர்வுமுறையை நீங்கள் மதிப்பீடு செய்தால், நீங்கள் வழங்கும் மோட்டார் அளவுருக்கள் மற்றும் சுமை தேவைகளுக்கு ஏற்ப பொருத்தமான மாதிரி மற்றும் கட்டமைப்பு கலவையை நாங்கள் விரைவாக பொருத்த முடியும். தேர்வை ஆலோசிக்க வரவேற்கிறோம்.

கிரக கியர்பாக்ஸின் கியர் விகிதத்தை எவ்வாறு கணக்கிடுவது

ஒரு கிரக குறைப்பானை பயன்படுத்தும் போது அல்லது தேர்ந்தெடுக்கும் போது, ​​பரிமாற்ற விகிதம் (குறைப்பு விகிதம்) கணக்கீடு ஒரு அடிப்படை மற்றும் முக்கியமான படியாகும். பரிமாற்ற விகிதம் வெளியீட்டு தண்டின் வேகம் மற்றும் முறுக்கு விகிதத்தை தீர்மானிக்கிறது, மேலும் சாதனத்தின் செயல்பாட்டு திறன் மற்றும் சுமை பொருத்தம் ஆகியவற்றில் நேரடி தாக்கத்தை ஏற்படுத்துகிறது. ஒரு கிரக குறைப்பு அமைப்பை வடிவமைக்கும் போது, ​​நிலையான மற்றும் திறமையான பயன்பாட்டை உறுதி செய்வதற்காக உண்மையான தேவைகளுக்கு ஏற்ப Raydafon பொருத்தமான வேக விகித கட்டமைப்பை பொருத்தும்.

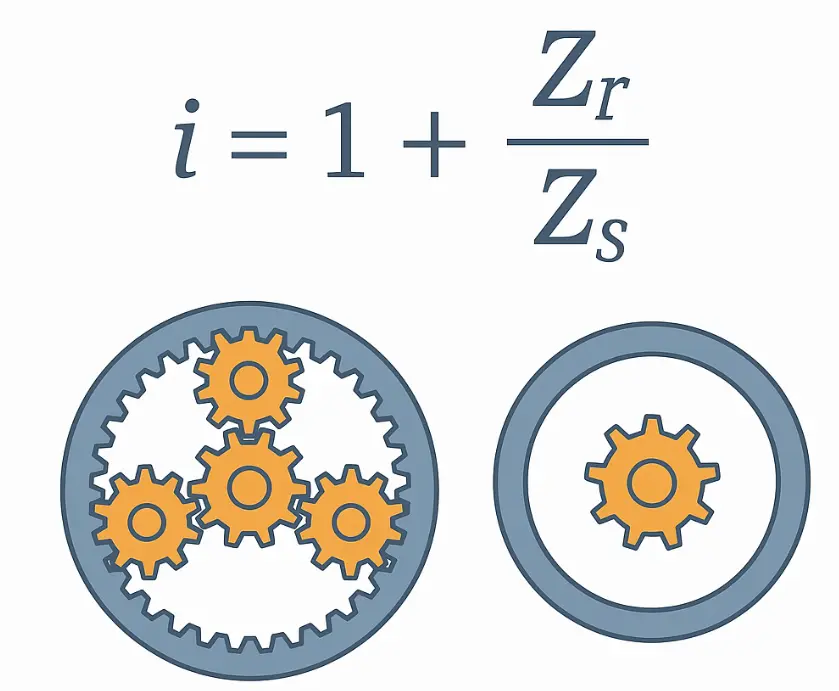

ஒரு கிரக குறைப்பான் பரிமாற்ற விகிதத்தை கணக்கிடுவதற்கான சூத்திரம் உண்மையில் சிக்கலானது அல்ல. மிகவும் பொதுவான அமைப்பு என்னவென்றால், சூரிய கியர் செயலில் உள்ளது, உள் வளையம் நிலையானது மற்றும் கிரக கேரியர் வெளியீடு ஆகும். இந்த கட்டமைப்பின் கீழ், பரிமாற்ற விகிதத்தை கணக்கிடுவதற்கான சூத்திரம்:

பரிமாற்ற விகிதம் i = 1 + (Zr / Zs)

எங்கே:

Zr என்பது உள் வளையத்தில் உள்ள பற்களின் எண்ணிக்கை

Zs என்பது சூரிய கியரில் உள்ள பற்களின் எண்ணிக்கை

ஒரு எளிய உதாரணத்திற்கு: சன் கியரில் உள்ள பற்களின் எண்ணிக்கை 20 ஆகவும், உள் வளையத்தில் உள்ள பற்களின் எண்ணிக்கை 60 ஆகவும் இருந்தால், பரிமாற்ற விகிதம்:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

அதாவது, மோட்டார் 4 முறை சுழலும், வெளியீட்டு தண்டு 1 முறை சுழலும், மற்றும் குறைப்பு விகிதம் 4: 1 ஆகும்.

ரெய்டாஃபோன் வடிவமைத்த கிரக குறைப்பான்களில், பொதுவாகப் பயன்படுத்தப்படும் பரிமாற்ற விகிதம் 3:1 முதல் 100:1 வரையிலான வரம்பை உள்ளடக்கியது, இது ஒற்றை-நிலை, இரண்டு-நிலை அல்லது மூன்று-நிலை கட்டமைப்புகளின் கலவையின் மூலம் அடையப்படுகிறது.

ஒற்றை-நிலை அமைப்பு பொதுவாக வேக விகிதம் 3~10 ஆகும்

இரண்டு-நிலை அமைப்பு வேக விகிதம் 15-100

பெரிய குறைப்பு விகிதம் தேவைப்படும் அதிக சுமை குறைந்த வேக நிகழ்வுகளுக்கு மூன்று-நிலை அமைப்பு பொருத்தமானது

வேக விகிதத்தைக் கணக்கிடுவதோடு மட்டுமல்லாமல், வெவ்வேறு நிலைகளின் கிரகக் குழுக்கள் உள் உராய்வை மிகைப்படுத்துகின்றன, இது செயல்திறனில் சிறிய தாக்கத்தை ஏற்படுத்தும் என்பதையும் கவனத்தில் கொள்ள வேண்டும். எனவே, வேக விகிதம் அனுமதிக்கும் முன்மாதிரியின் கீழ், மிகவும் திறமையான குறைந்த-நிலை கலவையைத் தேர்வுசெய்ய முயற்சிக்கவும்.

மோட்டார் வேகம், வெளியீட்டு வேகத் தேவைகள், சுமை முறுக்கு மற்றும் வாடிக்கையாளர் வழங்கிய பிற தரவு ஆகியவற்றின் அடிப்படையில் நியாயமான பரிமாற்ற விகிதம் மற்றும் கட்டமைப்பு நிலை ஆகியவற்றை Raydafon பரிந்துரைக்கலாம், மேலும் தேர்வின் ஆரம்ப கட்டத்தில் பிழைகளைத் தவிர்க்கவும் சாதனங்களின் நம்பகமான செயல்பாட்டை உறுதிப்படுத்தவும் உதவும் அளவுரு வரைபடங்கள் மற்றும் தேர்வு பரிந்துரைகளை வழங்கலாம். பரிமாற்ற விகிதக் கணக்கீடு பற்றி உங்களுக்குத் தெரியாவிட்டால், நீங்கள் எங்களை நேரடியாகத் தொடர்பு கொள்ளலாம், மேலும் பொருத்தமான மாதிரியைக் கணக்கிட்டு பொருத்துவதற்கு நாங்கள் உதவுவோம்.
