ஃப்ளெக்ஸ் வெல்டிங் வகை யுனிவர்சல் இணைப்பு இல்லாமல் SWC-WH

ஃப்ளெக்ஸ் வெல்டிங் வகை யுனிவர்சல் இணைப்பு இல்லாமல் SWC-WH

ரெய்டாஃபோனின் SWC-WH ஃப்ளெக்ஸ் வெல்டிங் வகை யுனிவர்சல் கப்ளிங் அல்லாத எலாஸ்டிக் வெல்டட் யுனிவர்சல் இணைப்புகள் நம்பகமான பரிமாற்றத்தை உறுதிசெய்ய வெல்டட் இணைப்புகளைப் பயன்படுத்துகின்றன. நாங்கள் சீனாவில் உடல் இணைப்பு உற்பத்தியாளர். நம்பகமான உற்பத்தியாளராக, நாங்கள் நிலையான விநியோகத்தை வழங்குகிறோம், மேலும் உங்கள் உபகரணங்களின் விவரக்குறிப்புகளுக்கு ஏற்ப விவரங்களைத் தர முடியும். விலை விவரங்களுக்கு, எங்களை நேரடியாக தொடர்பு கொள்ளவும்.
வெல்டட் யோக் · ஃப்ளெக்ஸ் உறுப்பு இல்லை · OEM தயார்

ஃப்ளெக்ஸ் வெல்டிங் வகை யுனிவர்சல் இணைப்பு இல்லாமல் SWC-WHஹெவி-டூட்டி டிரைவ் ஷாஃப்ட்ஸ்

உருட்டல் ஆலைகள், கிரேன்கள், சுரங்கம் மற்றும் உலோகவியல் இயக்கிகளுக்காக கட்டப்பட்ட ஒரு கடினமான, வெல்டிங் வகை கார்டன் இணைப்பு. வெல்டட் யோக் போல்ட்-மூட்டு தளர்த்தலை நீக்குகிறது. துல்லியமான ஊசி தாங்கு உருளைகள் உராய்வைக் குறைவாக வைத்திருக்கின்றன. போர் 100–550 மிமீ, 710 kN·m வரை முறுக்கு, 35CrMo அலாய் ஸ்டீல், சீனாவின் நிங்போவில் ISO 9001 உற்பத்தி.

சலிப்பு100 - 550 மி.மீ
பெயரளவு முறுக்கு1.25 - 710 kN·m
மடிப்பு கோணம்15° - 25°
பொருள்35CrMo ஸ்டீல்
MOQ1 துண்டு
முன்னணி நேரம்15 - 30 நாட்கள்

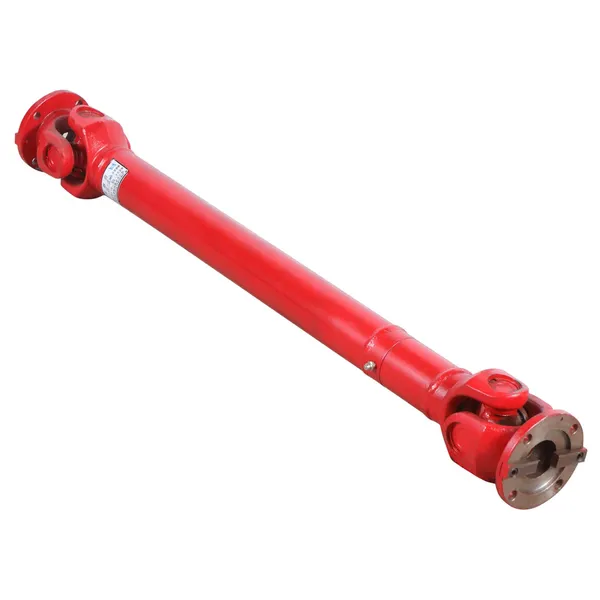

SWC-WH without flex welding type universal coupling welded yoke product photo

01ஃப்ளெக்ஸ் வெல்டிங் வகை யுனிவர்சல் இணைப்பு இல்லாமல் ஒரு SWC-WH என்றால் என்ன?

SWC-WH என்பது ஏகடினமான உலகளாவிய கூட்டு இணைப்புஇது ஒரு பற்றவைக்கப்பட்ட நுகத்தடி மற்றும் துல்லியமான ஊசி தாங்கு உருளைகளில் இயங்கும் ஒரு மைய குறுக்கு வழியாக முறுக்குவிசையை கடத்துகிறது. நெகிழ்வு-வகை இணைப்புகளைப் போலன்றி, இது கொண்டுள்ளதுமீள் உறுப்பு இல்லை, அதனால் ரப்பர் இல்லை, ஸ்பிரிங் பேக் இல்லை மற்றும் தேய்ந்து போக ஈடுசெய்யும் ஃப்ளெக்ஸ் உறுப்பினர் இல்லை. இயக்கி கோரும் போது அது விருப்பமான தேர்வாக அமைகிறதுஉயர் முறுக்கு, அதிக அதிர்ச்சி எதிர்ப்பு மற்றும் நீண்ட சேவை வாழ்க்கைமாறாக முறுக்கு தணிப்பு.

பற்றவைக்கப்பட்ட நுகம் என்பது போல்ட்-யோக் வடிவமைப்புகளிலிருந்து முக்கிய வேறுபாடு. தொடர்ச்சியான அதிர்வுகளின் கீழ், போல்ட் செய்யப்பட்ட மூட்டுகள் தளர்ந்து, எரிச்சல், பின்னடைவு மற்றும் இறுதியில் தோல்வியை ஏற்படுத்தும். வெல்டிங் அந்த தோல்வி பயன்முறையை முழுவதுமாக நீக்குகிறது. வாங்குபவர்களுக்கு ஆதாரம்தொழில்துறை இயக்கி தண்டுகளுக்கான உலகளாவிய இணைப்புகள், இது குறைவான பராமரிப்பு நிறுத்தங்கள் மற்றும் இணைப்பின் சேவை வாழ்க்கை முழுவதும் உரிமையின் குறைந்த மொத்தச் செலவாகும்.

உங்கள் பயன்பாட்டிற்கு விறைப்புத்தன்மைக்கு பதிலாக முறுக்கு இணக்கம் தேவைப்பட்டால், அதை உடன் ஒப்பிடவும்SWC-BH நிலையான நெகிழ்வு வெல்டிங் வகைஅல்லது நீண்ட காலம்SWC-CH நீண்ட நெகிழ்வு வெல்டிங் வகை, இது இரண்டு நுகங்களுக்கு இடையில் ஒரு நெகிழ்வான உறுப்பு சேர்க்கிறது.

02SWC-WH தொழில்நுட்ப விவரக்குறிப்புகள்: துளை, முறுக்கு மற்றும் தவறான சீரமைப்பு வரம்பு

கீழே உள்ள அட்டவணை SWC-WH தொடரின் ஒவ்வொரு நிலையான அளவையும் பட்டியலிடுகிறது. மேற்கோளைக் கோருவதற்கு முன் உங்கள் தண்டு விட்டம், தேவையான பெயரளவு முறுக்கு மற்றும் கிடைக்கக்கூடிய நிறுவல் நீளம் ஆகியவற்றைப் பொருத்த இதைப் பயன்படுத்தவும். தனிப்பயன் துளைகள், கீவேகள் மற்றும் நீளம் ஆகியவை கோரிக்கையின் பேரில் கிடைக்கும்.

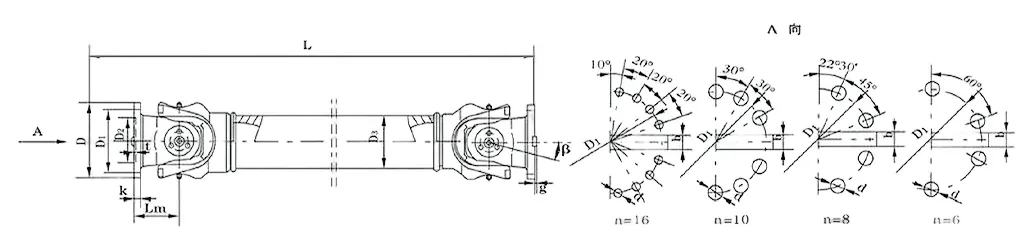

ஃப்ளெக்ஸ் வெல்டிங் வகை யுனிவர்சல் கப்ளிங் இல்லாமல் SWC-WH — முழு அளவு விளக்கப்படம்
மாதிரி D (மிமீ) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g மந்தநிலை (கிலோ · மீ²) எடை (கிலோ)
Lmin +100மிமீ Lmin +100மிமீ
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

கோணம் மட்டும்

SWC-WH 15°–25° வரை கோணத் தவறான சீரமைப்பை ஈடுசெய்கிறது. அச்சுப் பயணத்திற்கு, ஸ்லைடிங் ஸ்ப்லைன் ஷாஃப்டுடன் இணைக்கவும்.

முறுக்கு தேர்வு

அதிர்ச்சி நிலை மற்றும் கடமை சுழற்சியைப் பொறுத்து பெயரளவிலான முறுக்குவிசையில் 1.5–2.5 என்ற சேவைக் காரணியைப் பயன்படுத்தவும்.

துளை பொருத்துதல்

மேலே பட்டியலிடப்பட்ட நிலையான D1 js11 / D2 H7 துளைகள். தனிப்பயனாக்கப்பட்ட படிகள் அல்லது ஸ்பிலைன் போர்கள் உள்ளன.

Flange மாற்று

உங்கள் தண்டு ஒரு விளிம்பு இடைமுகத்தைப் பயன்படுத்தினால், பார்க்கவும்SWC-WF flange வகைஅதே தொடரில்.

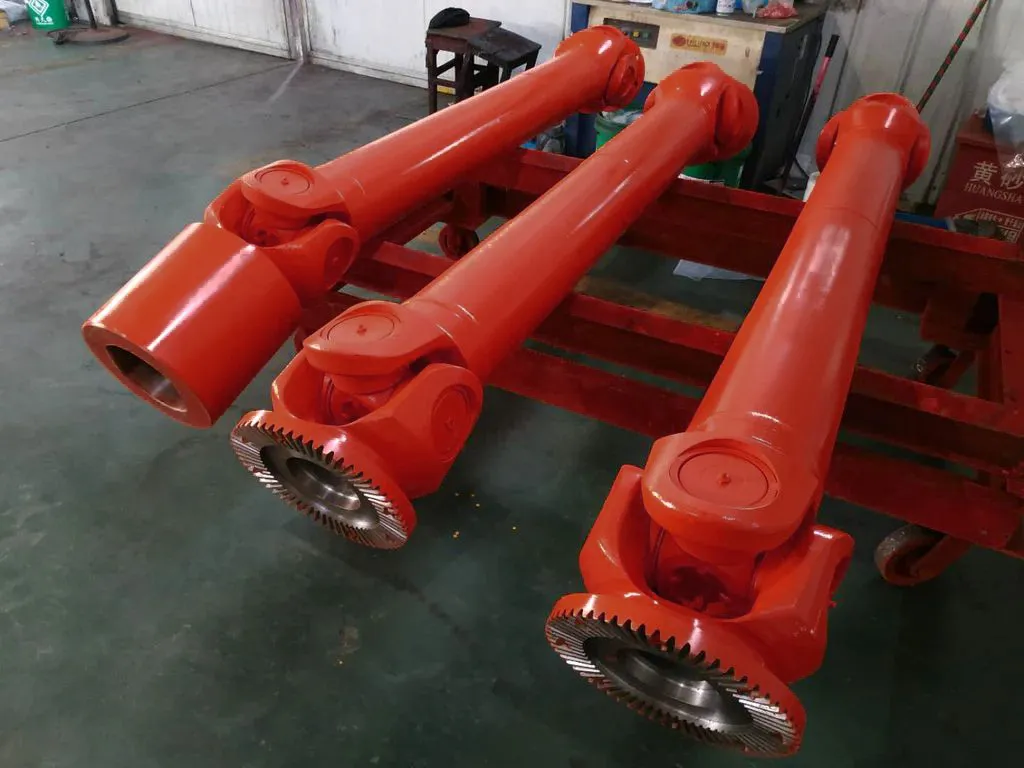

SWC-WH universal coupling welded yoke and needle bearing cross detail

03ஏன் வாங்குபவர்கள் ஹெவி-டூட்டி மெஷினரிக்கு வெல்டட் யோக் இணைப்புகளை குறிப்பிடுகிறார்கள்

கொள்முதல் பொறியாளர்கள் மூன்று வணிக காரணங்களுக்காக SWC-WH ஐ தேர்வு செய்கிறார்கள்:குறைந்த வேலையில்லா நேரம், குறைவான மாற்று சுழற்சிகள் மற்றும் ஒரு இயக்க மணிநேரத்திற்கு குறைந்த மொத்த செலவு.

  • போல்ட் செய்யப்பட்ட கூட்டு தளர்வு இல்லை.வெல்டட் யோக், ரோலிங் மில்ஸ் மற்றும் க்ரஷர்களில் உள்ள போல்ட்-யோக் கப்ளிங்குகளின் ஆயுளைக் குறைக்கும் அதிர்வு-தளர்த்த தோல்வி பயன்முறையை நீக்குகிறது.
  • உயர் முறுக்கு அடர்த்தி.கச்சிதமான உறையில் 710 kN·m பெயரளவு முறுக்குவிசை, பெரும்பாலான கனரக டிரைவ் ஷாஃப்ட் கடமைகளை உள்ளடக்கியது.
  • துல்லியமான ஊசி தாங்கு உருளைகள்.குறைந்த உராய்வு, அதிக செயல்திறன் மற்றும் நீண்ட கிரீஸ் இடைவெளி ஆகியவை பராமரிப்பு உழைப்பைக் குறைக்கின்றன.
  • 35CrMo அலாய் ஸ்டீல்.சுரங்கம், உலோகம் மற்றும் கடல் சூழல்களில் தேய்மானம், சோர்வு மற்றும் அதிர்ச்சி எதிர்ப்பு ஆகியவற்றிற்கு வெப்ப சிகிச்சை.
  • பரந்த கோண சகிப்புத்தன்மை.15°–25° இழப்பீடு நிறுவலின் போது சீரமைப்பு செலவைக் குறைக்கிறது.
  • சேவை செய்யக்கூடிய வடிவமைப்பு.மாற்றக்கூடிய உடைகள் பாகங்கள் இணைப்பின் பொருளாதார வாழ்க்கையை ஒற்றை மாற்று சுழற்சிக்கு அப்பால் நீட்டிக்கின்றன.

04SWC-WH இணைப்புகள் எங்கே பயன்படுத்தப்படுகின்றன: பயன்பாடுகள் மற்றும் தொழில்கள்

SWC-WH என்பது ஒரு திடமான, உயர்-முறுக்கு இணைப்பு தொடர்ச்சியான அதிர்ச்சி மற்றும் அதிர்வுகளைத் தக்கவைக்க வேண்டிய இடங்களில் குறிப்பிடப்படுகிறது. வழக்கமான நிறுவல்கள் அடங்கும்:

ஸ்டீல் ரோலிங் மில்ஸ் உலோகவியல் கோடுகள் மேல்நிலை கிரேன்கள் போர்ட் ஹோஸ்டிங் இயந்திரங்கள் சுரங்க கன்வேயர்கள் நொறுக்கி மற்றும் துளையிடும் ரிக்குகள் கடல் உந்துதல் டெக் இயந்திரங்கள் சிமெண்ட் மற்றும் காகித இயக்கிகள் கனரக சோதனை பெஞ்சுகள் புதுப்பிக்கத்தக்க ஆற்றல் இயக்கிகள் வேதியியல் செயல்முறை கோடுகள்

உங்கள் இயக்ககத்திற்கு அச்சு இடப்பெயர்ச்சி அல்லது முறுக்கு இணக்கம் தேவைப்பட்டால், முழுமையாக மதிப்பாய்வு செய்யவும்உலகளாவிய இணைப்பு வரம்புஅல்லது மாற்றுகியர் இணைப்பு தொடர்குறிப்பிடும் முன்.

05தனிப்பயன் SWC-WH இணைப்புகள்: OEM, தனியார் லேபிள் மற்றும் வரைதல் அடிப்படையிலான உற்பத்தி

Raydafon ஒருOEM உலகளாவிய இணைப்பு உற்பத்தியாளர், வர்த்தக நிறுவனம் அல்ல. சீனாவின் நிங்போவில் உள்ள எங்கள் சொந்த ISO 9001 வசதிக்குள் தனிப்பயனாக்கம் கையாளப்படுகிறது.

போர் & கீவே

D1 js11, D2 H7 அல்லது தனிப்பயன் சகிப்புத்தன்மை. இணை விசை, ஸ்ப்லைன் அல்லது சுருக்க-வட்டு இடைமுகம்.

ஃபிளேன்ஜ் பேட்டர்ன்

போல்ட் வட்டம், பைலட் விட்டம் மற்றும் போல்ட் எண்ணிக்கை ஆகியவை உங்கள் இனச்சேர்க்கை ஃபிளேன்ஜ் வரைபடத்துடன் பொருந்துகின்றன.

நீளம் & இருப்பு

Lmin மற்றும் நீட்டிக்கப்பட்ட நீளம். அதிவேக தண்டுகளுக்கான டைனமிக் பேலன்ஸ் கிரேடுகள்.

பூச்சு & குறியிடுதல்

ஓவியம், கருப்பு ஆக்சைடு, துத்தநாக முலாம். தனிப்பட்ட லேபிள் பெயர்ப்பலகை மற்றும் குறியிடுதல்.

உங்கள் தண்டு பரிமாணங்கள் மற்றும் கடமை சுழற்சியுடன் PDF, DWG, DXF அல்லது STEP வரைபடத்தை அனுப்பவும். எங்கள் பொறியாளர்கள் 24 மணி நேரத்திற்குள் ஒரு அளவிலான பரிந்துரை மற்றும் மேற்கோளைத் திருப்பி அனுப்புகிறார்கள்.

06தரக் கட்டுப்பாடு, சான்றிதழ்கள் மற்றும் 12-மாத உத்தரவாதம்

ஒவ்வொரு SWC-WH இணைப்பும் ஏற்றுமதிக்கு முன் ஆவணப்படுத்தப்பட்ட ஆய்வு வழியைக் கடந்து செல்கிறது. வெளிநாட்டு வாங்குபவர்கள் விற்பனையாளர் ஒப்புதல் மற்றும் உள்வரும் ஆய்வுக்கு நம்பியிருக்கும் ஆதாரம் இதுதான்.

  • ISO 9001 சான்றளிக்கப்பட்ட உற்பத்தி செயல்முறை
  • உள்வரும் எஃகு சரிபார்ப்பு மற்றும் வெப்ப-சிகிச்சை பதிவுகள்
  • துளை, கீவே மற்றும் Lmin க்கான பரிமாண ஆய்வு அறிக்கை
  • நுகத்தின் கூட்டு மீது வெல்ட் ஆய்வு
  • பேக்கிங் செய்வதற்கு முன் தாங்கும் பொருத்தம் மற்றும் சுழற்சி சோதனை
  • உற்பத்தி குறைபாடுகளுக்கு எதிராக 12 மாத வரையறுக்கப்பட்ட உத்தரவாதம்

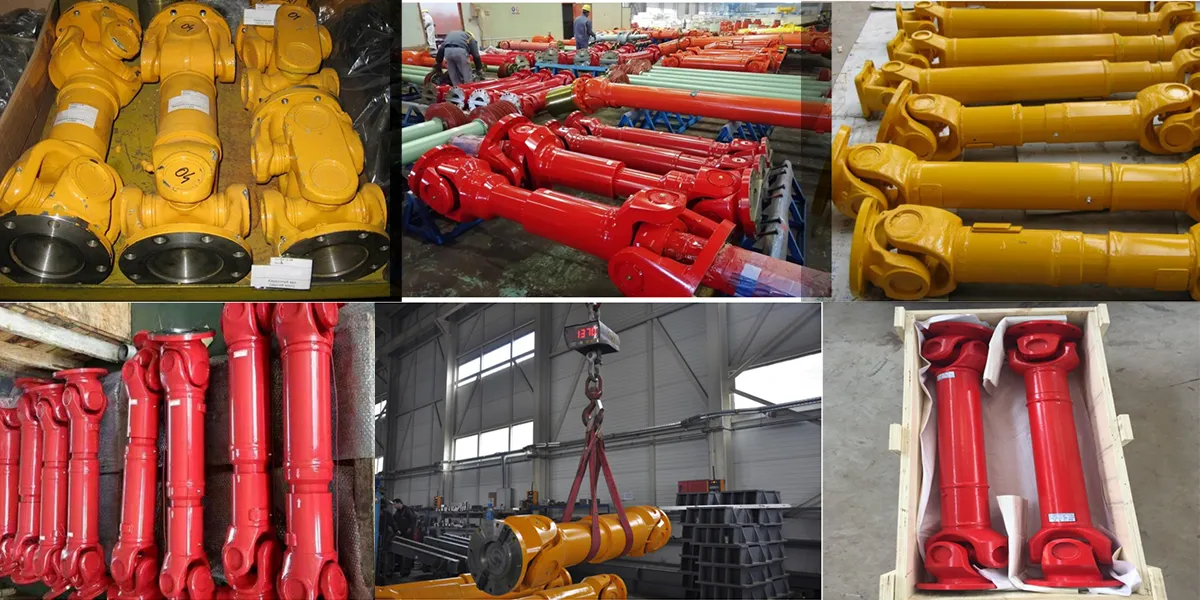

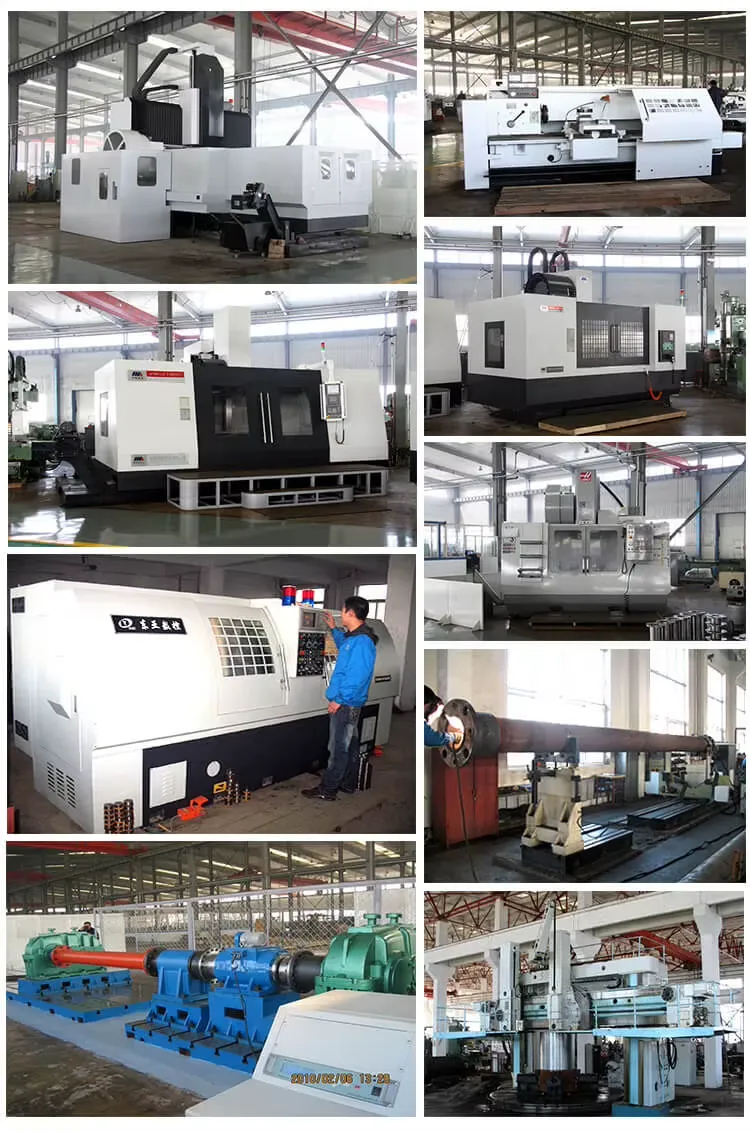

Raydafon universal coupling manufacturing workshop Ningbo China

07எப்படி ஆர்டர் செய்வது: MOQ, முன்னணி நேரம், பேக்கிங் மற்றும் ஷிப்பிங்

MOQ

நிலையான அளவுகளுக்கு 1 துண்டு. 50 துண்டுகளிலிருந்து தொகுதி விலை.

முன்னணி நேரம்

15-30 நாட்கள் வரைதல் உறுதிப்படுத்தல் மற்றும் வைப்பு பிறகு.

பேக்கிங்

மரப்பெட்டி, VCI எதிர்ப்பு துரு படம், டெசிகாண்ட், பெரிய அளவுகளுக்கான தனிப்பயன் தட்டு.

கப்பல் போக்குவரத்து

கடல், காற்று அல்லது எக்ஸ்பிரஸ். EXW / FOB / CIF / DDP விதிமுறைகள் உள்ளன.

ஆவணங்கள்

CI, PL, CO, படிவம் A/E, பொருள் சான்றிதழ், பரிமாண அறிக்கை.

பணம் செலுத்துதல்

T/T, L/C பார்வையில், மற்றும் மீண்டும் வாங்குபவர்களுக்கு பேச்சுவார்த்தைக்குட்பட்ட பிற விதிமுறைகள்.

SWC-WH universal coupling inspection and assembly line

08SWC-WH யுனிவர்சல் இணைப்பு வாங்குபவர் அடிக்கடி கேட்கப்படும் கேள்விகள்

SWC-WH இணைப்பில் "ஃப்ளெக்ஸ் வெல்டிங் வகை இல்லாமல்" என்றால் என்ன?

இதன் பொருள் இணைப்பில் முறுக்கு பாதையில் மீள் அல்லது நெகிழ்வான உறுப்பு இல்லை, மேலும் நுகம் போல்டிங்கிற்கு பதிலாக வெல்டிங் மூலம் இணைக்கப்பட்டுள்ளது. இது அதிர்வுகளின் கீழ் போல்ட்-மூட்டு தளர்த்தலை நீக்குகிறது மற்றும் கட்டமைப்பு விறைப்புத்தன்மையை உயர்த்துகிறது. நெகிழ்வான உறுப்பு தேவைப்படாத உயர் முறுக்கு, அதிர்வு இயக்கிகளுக்கு இது சரியான தேர்வாகும்.

SWC-WH தொடரின் முறுக்கு மற்றும் துளை வரம்பு என்ன?

கைரேஷன் விட்டம் 100-550 மிமீ, பெயரளவு முறுக்கு 1.25-710 kN·m, சோர்வு முறுக்கு 0.63-355 kN·m, நிலையான துளை D1 57-426 மிமீ. தனிப்பயன் துளைகள் மற்றும் படிநிலை தண்டுகள் உள்ளன.

என்ன பொருள் மற்றும் தாங்கு உருளைகள் பயன்படுத்தப்படுகின்றன?

நுகங்கள் மற்றும் விளிம்புகள் வெப்ப-சிகிச்சையளிக்கப்பட்ட 35CrMo அலாய் ஸ்டீல் ஆகும். கிராஸ் ஜர்னல் உராய்வைக் குறைக்கவும், தொடர்ச்சியான தொழில்துறை கடமையின் கீழ் சேவை வாழ்க்கையை நீட்டிக்கவும் துல்லியமான ஊசி தாங்கு உருளைகளில் இயங்குகிறது.

அதிகபட்ச தவறான கோணம் என்ன?

அளவைப் பொறுத்து, 15° முதல் 25° கோண தவறான சீரமைப்பு. SWC-WH அச்சு இடப்பெயர்ச்சியை ஈடுசெய்யாது - அச்சுப் பயணம் இருந்தால், நெகிழ் ஸ்ப்லைன் அல்லது டெலஸ்கோபிக் ஷாஃப்ட்டுடன் இணைக்கவும்.

நீங்கள் OEM அல்லது தனிப்பயன் SWC-WH இணைப்புகளை வழங்குகிறீர்களா?

ஆம். போர், கீவே, ஃபிளேன்ஜ் பேட்டர்ன், நீளம், சமநிலை தரம், மேற்பரப்பு சிகிச்சை மற்றும் பெயர்ப்பலகை ஆகியவற்றை நாங்கள் தனிப்பயனாக்குகிறோம். PDF, DWG, DXF அல்லது STEP வரைபடத்தை அனுப்பவும், நாங்கள் 24 மணி நேரத்திற்குள் மேற்கோள் காட்டுவோம்.

MOQ, முன்னணி நேரம் மற்றும் உத்தரவாதம் என்றால் என்ன?

நிலையான அளவுகளுக்கான MOQ 1 துண்டு. அளவு மற்றும் தனிப்பயனாக்கத்தைப் பொறுத்து முன்னணி நேரம் 15-30 நாட்கள். உற்பத்தி குறைபாடுகளுக்கு எதிராக 12 மாத வரையறுக்கப்பட்ட உத்தரவாதம்.

எனது டிரைவ் ஷாஃப்ட்டிற்கான சரியான SWC-WH அளவை நான் எவ்வாறு தேர்ந்தெடுப்பது?

பெயரளவு முறுக்கு, உச்ச முறுக்கு, வேகம், தண்டு விட்டம், தவறான கோணம் மற்றும் கடமை சுழற்சி ஆகியவற்றை வழங்கவும். எங்கள் பொறியாளர்கள் சரியான சேவைக் காரணியுடன் அளவைப் பரிந்துரைப்பார்கள். நீங்கள் முழுமையாக மதிப்பாய்வு செய்யலாம்உலகளாவிய இணைப்பு தேர்வு வழிகாட்டிஎங்களை தொடர்பு கொள்வதற்கு முன்.

மொத்தமாக ஆர்டர் செய்வதற்கு முன் நான் ஒரு மாதிரியைப் பெற முடியுமா?

ஆம். நிலையான அளவுகளுக்கு மாதிரி ஆர்டர்கள் ஏற்றுக்கொள்ளப்படுகின்றன. மாதிரி செலவு மற்றும் சரக்கு தனித்தனியாக மேற்கோள் காட்டப்பட்டு, முதல் மொத்த ஆர்டருக்கு எதிராக வரவு வைக்கப்படும்.

SWC-WH யுனிவர்சல் இணைப்பு மேற்கோளைக் கோரவும்

உங்கள் தண்டு வரைதல், முறுக்கு மற்றும் வேகத்தை அனுப்பவும். எங்கள் பொறியாளர்கள் 24 மணி நேரத்திற்குள் ஒரு அளவு பரிந்துரை மற்றும் தொழிற்சாலை விலையுடன் பதிலளிப்பார்கள்.
