GICLZ டிரம் ஷேப் கியர் இணைப்பின் மாற்றீடு

தயாரிப்பு நன்மைகள்

தொழில்துறை சூழ்நிலைகளில் நிலையான ஆற்றல் பரிமாற்றம்

இயந்திர பரிமாற்ற கூறு தயாரிப்பு வரிசையில் ஒரு முக்கிய தயாரிப்புரெய்டாஃபோன், GICLZ டிரம்-வடிவ கியர் இணைப்பு நிலையான ஆற்றல் பரிமாற்றம் தேவைப்படும் பல்வேறு தொழில்துறை சூழ்நிலைகளில் சிறந்த செயல்திறனை தொடர்ந்து நிரூபிக்கிறது.

இது மிகவும் விரும்பப்பட்டதுநெகிழ்வான டிரம் வடிவ கியர் இணைப்புகருவிகளின் செயல்பாட்டுத் திறனை திறம்பட மேம்படுத்துவது மட்டுமல்லாமல், தண்டு இணைப்பின் செயல்பாட்டில் உள்ள பல்வேறு பொதுவான சிக்கல்களைத் துல்லியமாகத் தீர்க்கவும் முடியும், இது பரிமாற்ற அமைப்புகளின் கட்டமைப்பில் பல தொழில்துறை நிறுவனங்களுக்கு விருப்பமான அங்கமாக அமைகிறது.

சிறந்த உயர் முறுக்கு செயல்திறன்

முறுக்கு பரிமாற்றத் திறனைப் பொறுத்தவரை, ஜிஐசிஎல்இசட் டிரம் வடிவ கியர் இணைப்பு மிகவும் முக்கிய செயல்திறனைக் கொண்டுள்ளது மற்றும் சிறந்ததாகக் கூறலாம்.உயர் முறுக்கு கியர் இணைப்பு. இது 0.8 - 3500 kN·m (GICLZ1-GICLZ30) முறுக்கு வரம்பை உள்ளடக்கியது, 99.7% வரையிலான பரிமாற்றத் திறனுடன் பல்வேறு கனமான சுமைகளை எளிதாகக் கையாளுகிறது.

இந்த சிறந்த செயல்திறன் குறைந்த வேகம் மற்றும் அதிக சுமை போன்ற துறைகளில் பணி நிலைமைகளில் ஈடுசெய்ய முடியாத பங்கை வகிக்க உதவுகிறது.சுரங்கம் மற்றும் உலோகம், இந்தத் தொழில்களின் நிலையான உற்பத்திக்கான நம்பகமான பரிமாற்ற உத்தரவாதங்களை வழங்குகிறது.

உயர்ந்த தவறான சீரமைப்பு இழப்பீடு

மேலும், GICLZ டிரம்-வடிவ கியர் இணைப்பு தவறான அமைப்புகளுக்கு ஏற்றவாறு சிறந்த திறனைக் கொண்டுள்ளது மற்றும் சக்தி வாய்ந்தது.உயர்-தவறான கியர் இணைப்பு. இது கோண, ரேடியல் மற்றும் அச்சு தவறான அமைப்புகளுக்கு திறமையாக ஈடுசெய்யும்.

குறிப்பாக அதன் உகந்த கோண இடப்பெயர்ச்சி செயல்திறன் பல் மேற்பரப்பு தொடர்பு நிலையை திறம்பட மேம்படுத்துகிறது. நேராக-பல் இணைப்புகளுடன் ஒப்பிடுகையில், இது அதன் சொந்த சேவை வாழ்க்கையை பெரிதும் நீட்டிக்கிறது, இணைக்கும் உடைகள் காரணமாக ஏற்படும் உபகரணங்கள் பணிநிறுத்தம் மற்றும் பராமரிப்பு நேரத்தை குறைக்கிறது, மேலும் முழு உற்பத்தி முறையின் செயல்பாட்டு தொடர்ச்சியை மேலும் அதிகரிக்கிறது.

வலுவான ஆயுள் மற்றும் குறைந்த பராமரிப்பு

வலுவான ஆயுள் மற்றும் குறைந்த பராமரிப்பு செலவுகள் ஆகியவை Raydafon இலிருந்து இந்த இணைப்பின் குறிப்பிடத்தக்க நன்மைகள் ஆகும். இது அதிக வலிமை மற்றும் நீடித்த பொருட்களால் ஆனது, செயல்பாட்டின் போது குறைந்த சத்தம் மற்றும் குறைந்த அதிர்வு.

இது அதன் சொந்த உடைகள் வீதத்தை குறைப்பது மட்டுமல்லாமல் இணைக்கப்பட்ட உபகரணங்களின் இழப்பையும் குறைக்கிறது. இது நம்பகமானதுதொழில்துறை பயன்பாட்டிற்கான நெகிழ்வான கியர் இணைப்புபோன்ற கடுமையான சூழல்களுக்கு ஏற்றதுஇரசாயன தொழில் மற்றும் புதுப்பிக்கத்தக்க ஆற்றல். உபகரண செயல்திறனுக்கான மிக உயர்ந்த தேவைகளைக் கொண்ட இந்தத் துறைகளில், இது நிலையான செயல்திறனைக் கொண்டுவருகிறது மற்றும் சாதனங்களின் செயல்பாடு மற்றும் பராமரிப்பு செலவுகளைக் குறைக்க நிறுவனங்களுக்கு உதவுகிறது.

நிறுவல் வசதி மற்றும் செலவு கட்டுப்பாடு

கூடுதலாக, GICLZ டிரம் வடிவ கியர் இணைப்பின் வடிவமைப்பு நிறுவல் வசதி மற்றும் நீண்ட கால செலவுக் கட்டுப்பாட்டையும் முழுமையாகக் கருதுகிறது. அதன் கச்சிதமான அமைப்பு, வலுவான சுமை தாங்கும் திறனுடன் இணைந்து, திறமையான செயல்பாட்டு செயல்திறனை உறுதி செய்கிறதுதொழில்துறை கியர் இணைப்பு, அடிக்கடி பராமரிப்பு தலையீடுகள் இல்லாமல் உபகரணங்களின் நீண்ட கால தொடர்ச்சியான செயல்பாட்டை ஆதரிக்க முடியும்.

உலகெங்கிலும் உள்ள தொழில்துறை நிறுவனங்களுக்கு அதிக செலவு குறைந்த பரிமாற்ற தீர்வுகளை கொண்டு, உலக சந்தைக்கு உயர்தர மற்றும் பரிமாற்றக்கூடிய கூறுகளை வழங்குவதற்கான Raydafon இன் உறுதிப்பாட்டுடன் இந்த வடிவமைப்பு கருத்து மிகவும் ஒத்துப்போகிறது.

தயாரிப்பு பண்புகள்

தரநிலைகள் இணக்கம் மற்றும் ஷாஃப்டிங் தழுவல்

ரெய்டாஃபோன் தயாரித்த GICLZ டிரம் வடிவ கியர் இணைப்பு கண்டிப்பாக இணங்குகிறதுJB/ZQ தரநிலைகள்அடிப்படை அளவுருக்கள் மற்றும் பரிமாணங்களுக்கு, மற்றும் கியர் இணைப்புகளுக்கான JB/ZQ4382-86 தொழில்நுட்ப விவரக்குறிப்புகளின் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது.

இது தொழில்துறை பரிமாற்ற துறையில் மிகவும் விருப்பமான நெகிழ்வான டிரம் வடிவ கியர் இணைப்பு தீர்வு ஆகும். கிடைமட்ட கோஆக்சியல் டிரான்ஸ்மிஷன் ஷாஃப்டிங்கை இணைப்பதற்காக குறிப்பாக வடிவமைக்கப்பட்டுள்ளது, இந்த இணைப்பு உண்மையான வேலை நிலைமைகளில் கோண விலகல்கள் மற்றும் ரேடியல் இடப்பெயர்வுகளுக்கு நெகிழ்வாக மாற்றியமைக்க முடியும். இது ஷஃப்டிங்கின் வரையறுக்கப்பட்ட அச்சு இல்லாத இயக்கத்தையும் அனுமதிக்கிறது, செயல்பாட்டின் போது வெப்பநிலை மாற்றங்களால் ஏற்படும் வெப்ப விரிவாக்கம் மற்றும் ஷாஃப்டிங்கின் சுருக்கத்தை எளிதில் சமாளிக்கிறது, இதனால் சாதனங்களின் நிலையான பரிமாற்றத்திற்கு நம்பகமான உத்தரவாதத்தை வழங்குகிறது.

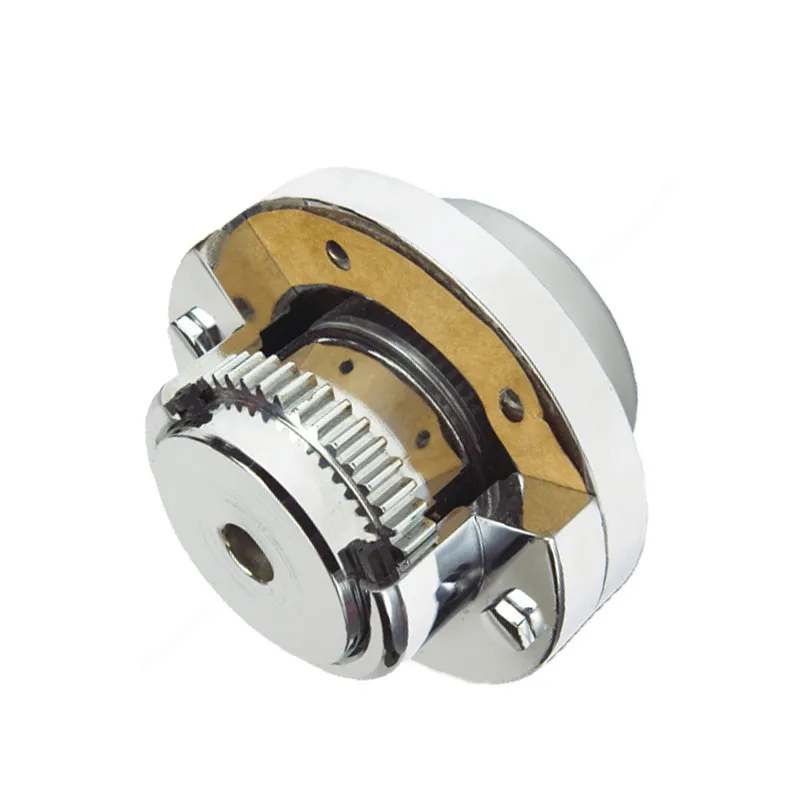

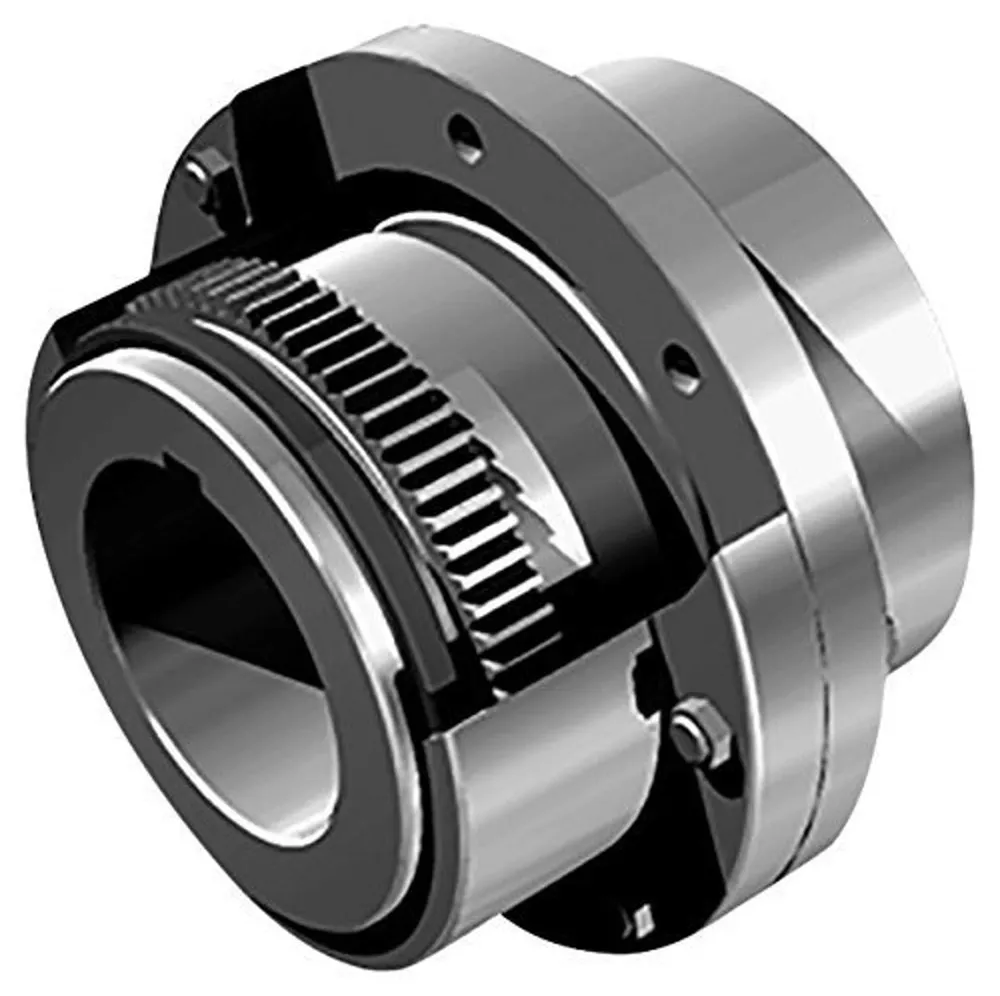

டிரம் வடிவ வெளிப்புற கியர் ஸ்லீவ் அமைப்பு

GICLZ டிரம் வடிவ கியர் இணைப்பின் மிக முக்கிய வடிவமைப்பு அம்சம் அதன் டிரம் வடிவ வெளிப்புற கியர் ஸ்லீவ் அமைப்பில் உள்ளது. இந்த வடிவமைப்பு இணைப்பின் உள் மற்றும் வெளிப்புற பற்கள் ஒரு உகந்த மெஷிங் நிலையை அடைய உதவுகிறது, பரிமாற்ற நிலைத்தன்மையை கணிசமாக மேம்படுத்துகிறது.

இணைப்பு நடுத்தர கடினமான பல் மேற்பரப்புகளுடன் உயர்தர எஃகு மூலம் செய்யப்படுகிறது. அதன் திடமான பொருள் மற்றும் நியாயமான கட்டமைப்பை நம்பி, அது ஒரு உயர் செயல்திறன் ஆகிறதுஉயர் முறுக்கு டிரம் வடிவ கியர் இணைப்பு, சிறந்த சுமை தாங்கும் திறன் மற்றும் தொழில்துறை சூழ்நிலைகளில் அதிக சுமை பரிமாற்ற தேவைகளை எளிதில் கையாளும் திறன் கொண்டது. அதன் செயல்திறனை மேலும் மேம்படுத்த, HRC ≥ 56 இன் கடினத்தன்மை தரநிலையை அடைய பல் மேற்பரப்புகள் கடினப்படுத்துதல் சிகிச்சைக்கு உட்படுத்தப்படலாம். கடினப்படுத்துதலுக்குப் பிறகு, தண்டு மீது கூடுதல் சுமைகளை சுமத்தாமல், அதன் இலகுரக பண்பு மற்றும் குறைந்த சுழற்சி நிலைத்தன்மையை பராமரிக்கும் போது இணைப்பின் சுமை தாங்கும் திறன் கணிசமாக மேம்படுத்தப்படுகிறது.

நம்பகத்தன்மை, உயவு மற்றும் சீல்

நம்பகத்தன்மையைப் பொறுத்தவரை, GICLZ டிரம் வடிவ கியர் இணைப்பும் சிறப்பாகச் செயல்படுகிறது. இது மேம்பட்ட உயவு கட்டமைப்புகள் மற்றும் சீல் கூறுகளுடன் பொருத்தப்பட்டுள்ளது. நல்ல லூப்ரிகேஷன் பல் மேற்பரப்பு தேய்மானத்தை குறைக்கும், அதே சமயம் உயர்தர சீல் செய்வது மசகு எண்ணெய் கசிவு மற்றும் தூய்மையற்ற ஊடுருவலை திறம்பட தடுக்கும்.

இது இணைப்பின் சேவை வாழ்க்கையை நீட்டிப்பது மட்டுமல்லாமல் தினசரி பராமரிப்பையும் எளிதாக்குகிறது. என ஏஉயர்-தவறான-இழப்பீடு டிரம்-வடிவ கியர் இணைப்பு, அதன் சமச்சீர் கட்டமைப்பு வடிவமைப்பு அதன் கூறுகளை மிகச்சிறந்த பரிமாற்றத்திறனுடன் வழங்குகிறது. இணைப்பின் இயக்க நேரியல் வேகம் 36 m/s ஐத் தாண்டும்போது, ​​துல்லியமான டைனமிக் பேலன்சிங் சிகிச்சையானது, அதிவேகச் செயல்பாட்டினால் ஏற்படும் அதிர்வுகளைத் தவிர்த்து, பரிமாற்றத் துல்லியத்தைப் பாதிக்காமல், சாதனத்தின் நிலையான செயல்பாட்டை உறுதி செய்கிறது.

ஷாஃப்ட் ஹோல் உள்ளமைவுகள் மற்றும் முழு-தொடர் மேட்ரிக்ஸ்

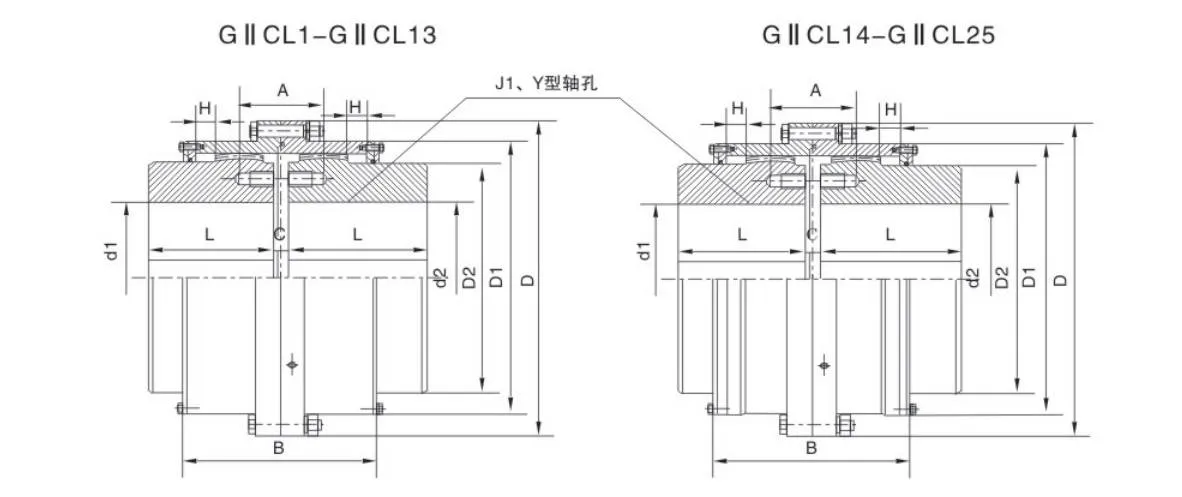

வெவ்வேறு உபகரணங்களின் இணைப்புத் தேவைகளைப் பூர்த்தி செய்ய, GICLZ டிரம்-வடிவ கியர் இணைப்பானது, வகை Y, Type Z1 மற்றும் Type J1 போன்ற பல தண்டு துளை சேர்க்கைகளை உள்ளடக்கிய பல்வேறு தண்டு துளை உள்ளமைவு திட்டங்களை வழங்குகிறது. எந்த வகையான ஷாஃப்டிங் இணைப்பு சூழ்நிலையில் இருந்தாலும், பொருத்தமான நிறுவல் முறையைக் காணலாம்.

ரெய்டாஃபோன் கியர் கப்ளிங் துறையில் ஒரு விரிவான அமைப்பைக் கொண்டுள்ளது. GICLZ வகைக்கு கூடுதலாக, இது GICL, GⅡCL, GⅡCLZ மற்றும் NGCL உள்ளிட்ட பல தொடர் தயாரிப்புகளையும் கொண்டுள்ளது. அதன் முழுத் தொடர் தயாரிப்பு அணியுடன், Raydafon நம்பகமானதாக மாறியுள்ளதுநெகிழ்வான கியர் இணைப்பு சப்ளையர்தொழில்துறை துறையில், அதன் தயாரிப்புகள் உலோகம், சுரங்கம், இரசாயன பொறியியல் மற்றும் மின்சாரம் போன்ற பல்வேறு தொழில்களின் பரிமாற்ற அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

சுமை தாங்கும் திறன் மற்றும் தவறான சீரமைப்பு செயல்திறன்

சுமை தாங்கும் திறன் ஒப்பீட்டின் அடிப்படையில், GICLZ டிரம்-வடிவ கியர் இணைப்பு குறிப்பிடத்தக்க நன்மைகளை நிரூபிக்கிறது. அதே உள் ஸ்லீவ் வெளிப்புற விட்டம் மற்றும் அதிகபட்ச இணைப்பு வெளிப்புற விட்டம் ஆகியவற்றின் நிலைமைகளின் கீழ், அதன் சுமை தாங்கும் திறன் நேராக-பல் இணைப்புகளை விட 15%-20% அதிகமாக உள்ளது, இது மிகவும் கச்சிதமான நிறுவல் இடத்தில் அதிக முறுக்குவிசையை கடத்த உதவுகிறது.

தவறான சீரமைப்பு இழப்பீட்டு செயல்திறன் அடிப்படையில், இந்த டிரம் வடிவ கியர் இணைப்பு இன்னும் சிறப்பாக உள்ளது. ரேடியல் இடப்பெயர்ச்சி பூஜ்ஜியமாக இருக்கும்போது, ​​அதன் கோண இடப்பெயர்ச்சி இழப்பீடு 1°30′ ஐ அடையலாம், இது நேராக-பல் இணைப்புகளுடன் ஒப்பிடும்போது 50% முன்னேற்றம். ஷாஃப்டிங் சீரமைப்பு துல்லியம் சிறந்ததாக இல்லாத வேலை நிலைமைகளிலும் இது நிலையானதாக செயல்படும். மேலும், அதே தொகுதி, பற்களின் எண்ணிக்கை மற்றும் பல் அகலத்தின் கீழ், டிரம் வடிவ பல் அமைப்பு அதிக கோண இடப்பெயர்ச்சி இழப்பீட்டை அடைய முடியும், தகவமைப்புத் திறன் நேராக-பல் இணைப்புகளை விட அதிகமாக உள்ளது.

உகந்த பல் தொடர்பு மற்றும் எளிதான அசெம்பிளி

GICLZ டிரம் வடிவத்தின் டிரம் வடிவ பல் மேற்பரப்பு வடிவமைப்புகியர் இணைப்புஉட்புற மற்றும் வெளிப்புற பற்களின் தொடர்பு நிலையை மேம்படுத்தலாம். ஷாஃப்டிங்கில் கோண இடப்பெயர்ச்சி இருக்கும்போது, ​​​​அது பல் மேற்பரப்பில் விளிம்பு வெளியேற்றத்தைத் திறம்பட தவிர்க்கிறது, மன அழுத்தத்தை குறைக்கிறது, அதே நேரத்தில் பல் மேற்பரப்புகளின் தேய்மானம் மற்றும் உராய்வு எதிர்ப்பை அதிகரிக்கிறது, ஒலிபரப்பின் போது சத்தத்தை குறைக்கிறது, உபகரணங்களின் பராமரிப்பு இடைவெளியை நீட்டிக்கிறது, பராமரிப்பு வேலையில்லா நேரத்தை குறைக்கிறது மற்றும் உற்பத்தி திறனை மேம்படுத்துகிறது.

கூடுதலாக, இணைப்பின் வெளிப்புற கியர் ஸ்லீவின் இரு முனைகளும் பெல்-வாய் வடிவத்தை ஏற்றுக்கொள்கின்றன. இந்த விரிவான வடிவமைப்பு இணைப்பின் நிறுவல் மற்றும் பிரித்தலை மிகவும் வசதியாக ஆக்குகிறது, உபகரணங்கள் அசெம்பிளி மற்றும் பராமரிப்பின் போது மனித மணிநேர செலவுகளைச் சேமிக்கிறது.

செயல்திறன் மற்றும் பயன்பாட்டு குறிப்புகள்

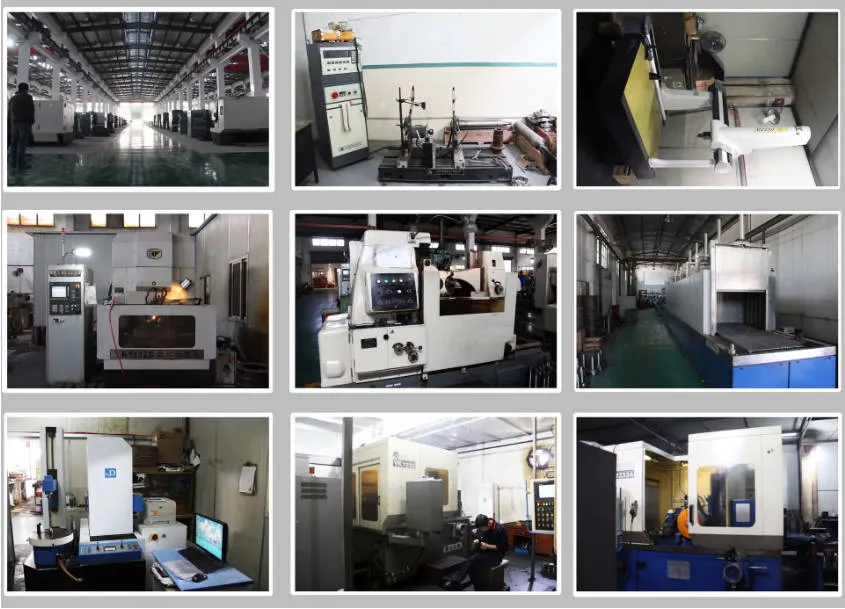

99.7% வரையிலான பரிமாற்றத் திறனுடன், GICLZ டிரம்-வடிவ கியர் இணைப்பு உலகளவில் நேராக-பல் இணைப்புகளுக்கு விருப்பமான மாற்றாக மாறியுள்ளது. Raydafon ஒரு முழுமையான உற்பத்தி அமைப்பைக் கொண்டுள்ளது, இது ஒவ்வொரு GICLZ இணைப்பிலும் முழுமையான விவரக்குறிப்புகள் மற்றும் தரநிலைகளை பூர்த்தி செய்வதை உறுதிசெய்ய முடியும், இது பயனர்களுக்கு நிலையான மற்றும் நம்பகமான தயாரிப்புகளை வழங்குகிறது.

திறமையானவராகதொழில்துறை டிரம் வடிவ கியர் இணைப்பு, இது விறைப்பு மற்றும் நெகிழ்வுத்தன்மை இரண்டையும் கொண்டுள்ளது ஆனால் நெகிழ்ச்சித்தன்மை இல்லை. எனவே, அதிர்வுத் தணிப்பு மற்றும் இடையகப்படுத்தல் தேவைப்படும் வேலை நிலைமைகளுக்கு இது பொருந்தாது, மேலும் ஷாஃப்டிங் சீரமைப்பு துல்லியம் குறித்த கடுமையான தேவைகளைக் கொண்ட இயந்திர உபகரணங்களில் இதைப் பயன்படுத்த முடியாது. உண்மையான வேலை நிலைமை தேவைகளுக்கு ஏற்ப பயனர்கள் நியாயமான தேர்வுகளை செய்யலாம்.
