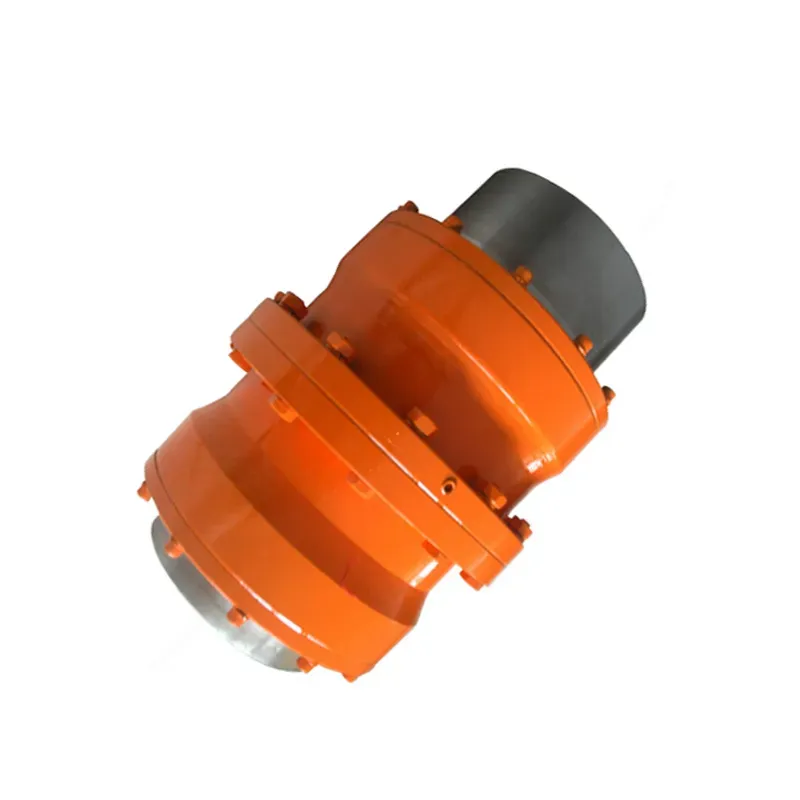

GIGL டிரம் ஷேப் கியர் இணைப்பின் மாற்றீடு

உங்கள் கனரக இயந்திரங்கள்-ஸ்டீல் மில் ரோலிங் ஸ்டாண்டுகள், சிமெண்ட் ஆலை க்ரஷர்கள், மைனிங் கன்வேயர்கள்-அதிக முறுக்குவிசையில் இருந்து பின்வாங்காத ஒரு இணைப்பு தேவைப்பட்டால், Raydafon இன் GIGL டிரம் ஷேப் கியர் இணைப்பு சரியான வேலைக்காக கட்டமைக்கப்பட்டுள்ளது.

எது தனித்து நிற்கிறது? டிரம் வடிவ பற்கள். அவை அதிகாரத்தை மட்டும் மாற்றுவதில்லை - நிஜ உலக பயன்பாட்டின் குழப்பத்தைக் கையாளுகின்றன. அதிகபட்ச முறுக்குவிசை 2000 kN·m ஐத் தாக்கும், துளை அளவுகள் 50 மிமீ முதல் 400 மிமீ வரை செல்லும், மேலும் இது 1.5 டிகிரி கோண தவறான சீரமைப்பு வரை எடுக்கலாம். அதற்கு மேல், இது அச்சு மற்றும் ரேடியல் மாற்றங்களை ஈடுசெய்கிறது, இது வழக்கமான இணைப்புகளை வேகமாக தேய்ந்துவிடும். நாங்கள் அதை 42CrMo உயர்-வலிவு எஃகு மூலம் உருவாக்குகிறோம், பின்னர் உள்ளடங்கிய கியர் பற்களை துல்லியமாக அரைக்கிறோம்-இதனால் சக்தி சீராக பாய்கிறது, மேலும் தேய்மானம் குறைவாக இருக்கும். கனரக இயந்திரங்களுக்கான கியர் இணைப்புகள் அல்லது தொழில்துறை பயன்பாடுகளுக்கான உயர்-முறுக்கு கியர் இணைப்புகள் தேவைப்படும் அனைவருக்கும் இது ஒரு முக்கிய அம்சமாக இருப்பதில் ஆச்சரியமில்லை; இயந்திரங்கள் கடினமாகத் தள்ளப்பட்டாலும் அது இயங்கிக் கொண்டே இருக்கும்.

இந்த இணைப்பு கடினமானது அல்ல - இது பராமரிப்புக்கும் புத்திசாலி. இது ISO 9001 சான்றளிக்கப்பட்டது, எனவே தரம் உள்ளது என்பதை நீங்கள் அறிவீர்கள். கியர் மெஷ் லூப்ரிகேட் செய்யப்படுகிறது, இது அதிர்வைக் குறைத்து, தூசி நிறைந்த சுரங்கங்கள் அல்லது சிமெண்ட் ஆலைகளில் கூட நீண்ட காலம் நீடிக்கும். மேலும் இது கச்சிதமானது, எனவே ரோலிங் மில்ஸ் அல்லது கன்வேயர் டிரைவ்களில் இதை நிறுவுவது பெரிய திட்டமாக மாறாது. அதனால்தான் நீடித்த டிரம் கியர் இணைப்புகள் மற்றும் சுரங்க உபகரணங்களுக்கான தனிப்பயன் கியர் இணைப்புகளுக்கு இது சிறந்த தேர்வாகும்; உங்கள் அமைப்பிற்குத் தேவையானதைச் சரியாகப் பொருத்துவதற்கு நாங்கள் அளவுகள் அல்லது மேற்பரப்பு சிகிச்சைகளை மாற்றி அமைக்கிறோம்.

Raydafon இன் தொழிற்சாலை சீனாவில் உள்ளது, எனவே அர்த்தமுள்ள விலைகளுடன் நல்ல தரத்தை சமநிலைப்படுத்துகிறோம். நாங்கள் ஒரே அளவிலான அனைத்துப் பகுதியையும் விற்கவில்லை - உங்கள் இயந்திரங்களுக்கு சரியான இணைப்பைப் பெற உங்களுடன் இணைந்து பணியாற்றுகிறோம். குறைந்த வேலையில்லா நேரம், சிறந்த செயல்திறன் மற்றும் உங்கள் கனரக உபகரணங்களை நகர்த்த வைக்கும் இணைப்பு? அதைத்தான் நாங்கள் வழங்குகிறோம்.

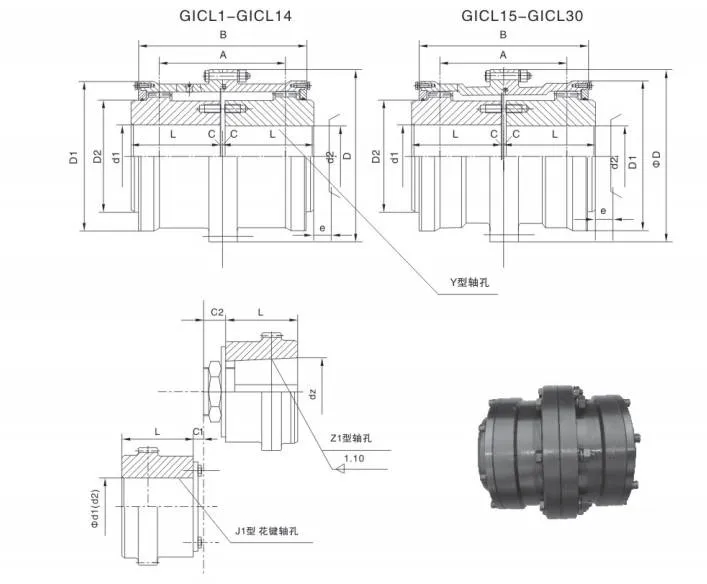

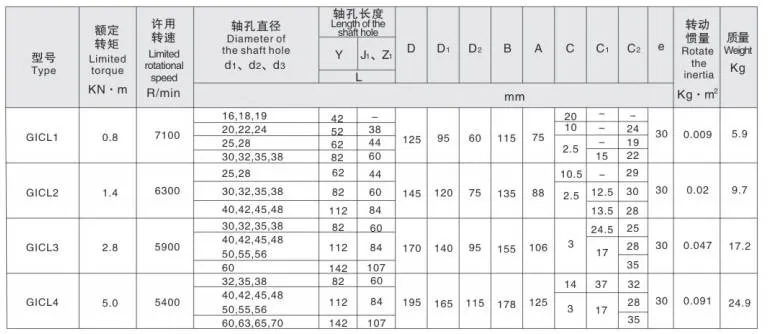

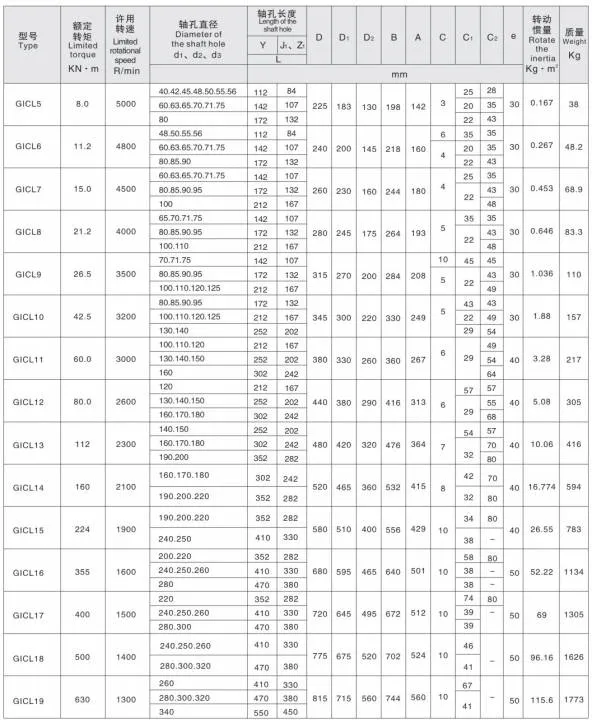

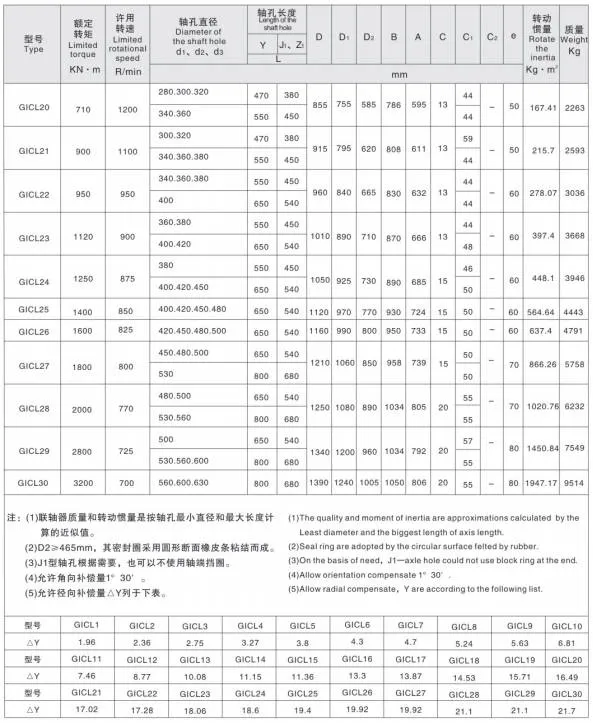

தயாரிப்பு விவரக்குறிப்பு

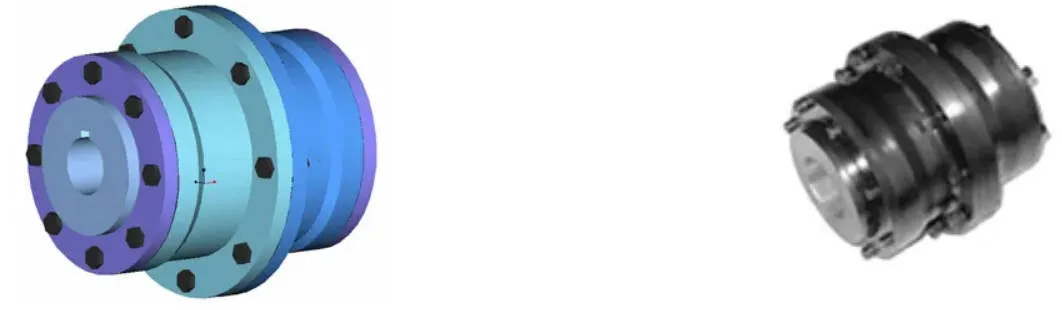

தயாரிப்பு அம்சங்கள்

GIGL டிரம் ஷேப் கியர் இணைப்பு நெகிழ்வான கியர் இணைப்பு அமைப்புகளில் உயர் செயல்திறன் விருப்பமாக உள்ளது, நம்பகமான ஆற்றல் பரிமாற்றம் பேச்சுவார்த்தைக்குட்படாத கடினமான தொழில்துறை சூழ்நிலைகளுக்கு ஏற்றவாறு வடிவமைக்கப்பட்டுள்ளது. இந்த மேம்பட்ட டிரம் ஷேப் கியர் இணைப்பதை ஒரு சிறந்த தேர்வாக ஆக்குவது என்னவென்றால், அதிக முறுக்கு ஒலிபரப்பு திறன்களை அப்படியே வைத்திருக்கும் அதே வேளையில் கோண தவறான சீரமைப்பை திறம்பட கையாளும் திறன் ஆகும்- இது கனரக தொழில்துறை அமைப்புகளுக்கான முக்கிய தேவையாகும். நேரான டூத் கியர் இணைப்புகளுடன் ஒப்பிடும் போது, ​​GIGL மாடல் சுமை தாங்கும் திறனில் முன்னணி வகிக்கிறது: அதே உள் ஸ்லீவ் வெளிப்புற விட்டம் மற்றும் அதிகபட்ச இணைப்பு வெளிப்புற விட்டம் நிலைமைகளின் கீழ், இது சுமை சகிப்புத்தன்மையில் சராசரியாக 15-20% ஊக்கத்தை அளிக்கிறது, இது அதிக சுமை கொண்ட GIGL டிரம் ஷேப் கியர் இணைப்பு பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.

அதன் மிகப்பெரிய நன்மைகளில் ஒன்று மேம்பட்ட கோண இடப்பெயர்ச்சி இழப்பீடு ஆகும் - தண்டுகள் சரியாக சீரமைக்கப்படாமல் இருக்கும் உபகரணங்களுக்கான முக்கியமான காரணியாகும். ரேடியல் டிஸ்ப்ளேஸ்மென்ட் பூஜ்ஜியமாக இருக்கும்போது, ​​நேராக டூத் கியர் இணைப்புகள் 1° கோண இடப்பெயர்ச்சியை மட்டுமே கையாளும், ஆனால் GIGL டிரம் ஷேப் கியர் கப்ளிங் 1°30' வரை அனுமதிக்கும்- இது 50% முன்னேற்றம். மாடுலஸ், பல் எண்ணிக்கை மற்றும் பல் அகலம் ஒரே மாதிரியாக இருந்தாலும், இந்த இணைப்பின் டிரம் வடிவ பற்கள் நேரான பற்களை விட அதிக கோண இடப்பெயர்ச்சியைக் கையாள அனுமதிக்கின்றன. GIGL டிரம் ஷேப் கியர் கப்ளிங்கின் தவறான சீரமைப்பு சகிப்புத்தன்மை கேம்-சேஞ்சராக இருக்கும் சுரங்க அல்லது உலோகவியல் இயந்திரங்கள் போன்ற உயர் முறுக்கு கியர் இணைப்பு செயல்திறனை அழைக்கும் குறைந்த-வேக, அதிக-சுமை சூழல்களுக்கு இது சிறந்ததாக அமைகிறது.

இந்த நெகிழ்வான கியர் இணைப்பின் டிரம் வடிவ பல் மேற்பரப்பு உள் மற்றும் வெளிப்புற பற்களுக்கு இடையிலான தொடர்பை மேம்படுத்துவதில் அதிசயங்களைச் செய்கிறது. கோண இடப்பெயர்ச்சி இருக்கும் போது, ​​விளிம்பில் அழுத்துதல் மற்றும் பல் முனைகளில் அழுத்தம் செறிவு போன்ற நேரான பல் இணைப்புகளில் உள்ள பொதுவான சிக்கல்களை இது சரிசெய்கிறது. அதே நேரத்தில், இது உராய்வு மற்றும் தேய்மானத்தை குறைக்கிறது, இரைச்சல் அளவைக் குறைக்கிறது மற்றும் பராமரிப்பு இடைவெளிகளை நீட்டிக்கிறது - வணிகங்களின் நேரத்தையும் பணத்தையும் பராமரிப்பதில் சேமிக்கிறது. மற்றொரு நடைமுறை நன்மை என்னவென்றால், வெளிப்புற டூத் ஸ்லீவின் விரிவடைந்த வடிவம்: இது உட்புற மற்றும் வெளிப்புற பற்களை அசெம்பிள் செய்வதையும் பிரிப்பதையும் மிகவும் எளிதாக்குகிறது, இது GIGL டிரம் ஷேப் கியர் இணைப்பு நிறுவல்களுடன் பணிபுரியும் குழுக்களின் அன்றாட செயல்பாட்டுத் திறனை அதிகரிக்கிறது.

டிரான்ஸ்மிஷன் செயல்திறனுக்கு வரும்போது, ​​GIGL டிரம் ஷேப் கியர் கப்ளிங் 99.7% ஈர்க்கக்கூடியதாக உள்ளது - இது உற்பத்தியில் உள்ள கன்வேயர் சிஸ்டம்கள் முதல் கட்டுமானத்தில் கனரக இயந்திரங்கள் வரை தொழில்துறை கியர் இணைப்பு பயன்பாடுகளுக்கான நம்பகத்தன்மையைப் பற்றி பேசுகிறது. இந்த வலுவான பண்புக்கூறுகளுக்கு நன்றி, GIGL போன்ற டிரம் ஷேப் கியர் இணைப்புகள் உலகெங்கிலும் உள்ள நேரான டூத் பதிப்புகளை பெருமளவில் மாற்றியுள்ளன, குறிப்பாக நீடித்த GIGL டிரம் ஷேப் கியர் இணைப்பு செயல்திறன் அவசியமான பயன்பாடுகளில். வெளிப்புற டூத் ஸ்லீவ் மென்மையான மெஷிங்கிற்காக டிரம் வடிவ பற்களைப் பயன்படுத்துகிறது, மேலும் இது அதிக சுமைகளைத் தாங்கும் வகையில் நடுத்தர-கடினமான பல் மேற்பரப்புகளைக் கொண்ட உயர்தர எஃகு மூலம் தயாரிக்கப்படுகிறது. வாடிக்கையாளர்களுக்கு இன்னும் கூடுதலான செயல்திறன் தேவைப்பட்டால், அதன் நீடித்த தன்மையை மேம்படுத்த, பல் மேற்பரப்பை கடினப்படுத்துவதை (HRC ≥56 உடன்) வழங்கலாம். கூடுதலாக, இணைப்பானது ஒரு இலகுரக வடிவமைப்பைக் கொண்டுள்ளது, இது சுழற்சி நிலைமத்தை குறைவாக வைத்திருக்கும் - வேகம் மற்றும் துல்லியம் முக்கியத்துவம் வாய்ந்த சாதனங்களுக்கு ஏற்றது.

GIGL டிரம் ஷேப் கியர் கப்ளிங்கை நீண்ட காலத்திற்கு நன்றாக இயங்க வைக்க, இது நம்பகமான லூப்ரிகேஷன் கட்டமைப்புகள் மற்றும் முத்திரைகள் மூலம் அதன் சேவை ஆயுளை நீட்டித்து பராமரிப்பை எளிதாக்குகிறது. அதன் சமச்சீர் வடிவமைப்பு சிறந்த பரிமாற்றத்தை உறுதி செய்கிறது, எனவே தேவைப்பட்டால் பகுதிகளை மாற்றுவது நேரடியானது. புற வேகம் 36 மீ/விக்கு மேல் செல்லும் அதிவேக செயல்பாடுகளுக்கு, அதிர்வுகளைத் தடுக்கவும் நிலையான செயல்திறனை உறுதிப்படுத்தவும் டைனமிக் பேலன்சிங் பயன்படுத்துகிறோம். ஷாஃப்ட் ஹோல் உள்ளமைவுகளும் நெகிழ்வுத்தன்மையை வழங்குகின்றன: GIGL டிரம் ஷேப் கியர் கப்ளிங்கைப் பயன்படுத்தும் பல்வேறு தொழில்துறை இயந்திரங்களுக்கு வெவ்வேறு இணைப்புத் தேவைகளுக்குப் பொருந்தும் வகையில் Y, Z1 மற்றும் J1 வகைகளை இணைத்தல். நம்பகமான உற்பத்தியாளரான Raydafon, GIGL, GIICL, GICLZ, GIICLZ மற்றும் NGCL வகைகள் உட்பட GIGL ஐத் தாண்டி முழு அளவிலான டிரம் ஷேப் கியர் இணைப்புகளை உற்பத்தி செய்கிறது- இவை அனைத்தும் தரத்திற்கு உத்தரவாதம் அளிக்க கடுமையான தொழில் தரநிலைகளை பூர்த்தி செய்கின்றன.

இந்த திடமான-நெகிழ்வான இணைப்பு ஏராளமான நன்மைகளைக் கொண்டுள்ளது: கச்சிதமான அமைப்பு, சிறிய திருப்பு ஆரம், அதிக சுமை திறன், மேல் அடுக்கு செயல்திறன், குறைந்த சத்தம் மற்றும் நீண்ட பராமரிப்பு சுழற்சிகள். உலோகம் (உருட்டுதல் ஆலைகளுக்கு), சுரங்கம் (கிரஷர்களுக்கு), லிஃப்டிங் மற்றும் போக்குவரத்து (கிரேன்களுக்கு), அத்துடன் பெட்ரோலியம், ரசாயனம் மற்றும் பொது இயந்திர ஷாஃப்ட் டிரான்ஸ்மிஷன்கள் போன்ற தொழில்களில் குறைந்த-வேக, அதிக-கடமை நிலைமைகளுக்கு இது மிகவும் பொருத்தமானது - GIGL டிரம் வடிவ கியர் இணைப்பின் அனைத்து பகுதிகளுக்கும். இது கவனிக்க வேண்டியது முக்கியமானது: அதன் அதிக விறைப்பு மற்றும் நெகிழ்ச்சித்தன்மை இல்லாததால், அதிர்வு தணிப்பு, பஃபரிங் அல்லது மிகவும் கடுமையான தண்டு சீரமைப்பு தேவைப்படும் இயந்திரங்களுக்கு இது பரிந்துரைக்கப்படவில்லை - சிறிய அதிர்வுகள் கூட செயல்திறனை பாதிக்கக்கூடிய துல்லியமான உபகரணங்கள் போன்றவை.
