க்ரோன் ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்
  • க்ரோன் ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்க்ரோன் ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்
  • க்ரோன் ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்க்ரோன் ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்

க்ரோன் ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்

KR100/125/155/130/160, 1500/1800, 1500V/1250 MC மற்றும் 1250/1550 ஆகியவற்றை உள்ளடக்கிய க்ரோன் ரவுண்ட் பேலர் PTO ஷாஃப்ட். அளவு 4 நிலையான மற்றும் அளவு 4 CV விருப்பங்கள் 1.375-6 ஸ்ப்லைனுடன் 1210 ஷாஃப்ட்டைப் பயன்படுத்துகின்றன. அளவு 6 CV 1500/1800 மற்றும் தேர்ந்தெடுக்கப்பட்ட 1250/1500 பில்ட்களுக்கு கிடைக்கிறது; 1500V/1250 MC 1.375-6 உடன் 2380 அல்லது 2480 CV ஐப் பயன்படுத்துகிறது. கிளட்ச் விருப்பங்களில் 1,000 N·m இல் FT34, 1,000 N·m இல் FT32, 1,450 N·m இல் FT42, 1,050 அல்லது 1,500 N·m இல் K64/2 கட்அவுட் மற்றும் 1,000 N·m இல் FF1 ஆகியவை அடங்கும். CV அடிப்படை பகுதி எண்கள் CAT3/540க்கு 71R4121UCW07000 மற்றும் CAT4/540க்கு 71R6121UCW07000, இரண்டும் 1.375-6. MOQ, தனிப்பயனாக்கம் மற்றும் முன்னணி நேரம் ஆகியவை பேலர் மாதிரி மற்றும் ஏற்கனவே உள்ள ஷாஃப்ட் உள்ளமைவு உறுதிப்படுத்தப்பட்ட பிறகு ஒரு ஆர்டருக்கு மேற்கோள் காட்டப்படும்.

க்ரோன் ரவுண்ட் பேலர் டிரைவ்லைன் · மொத்த விற்பனை

க்ரோன் ரவுண்ட் பேலர்களுக்கான மொத்த விற்பனை PTO ஷாஃப்ட் - விவரக்குறிப்புகள், MOQ, தனிப்பயனாக்கம் மற்றும் KR100 முதல் 1800 வரையிலான முன்னணி நேரம் மற்றும் இணக்கமான கட்டிடங்கள்

க்ரோன் ரவுண்ட் பேலர்கள் அனைவரும் ஒரே PTO ஷாஃப்ட்டை எடுப்பதில்லை. KR100 முதல் KR160 வரையிலான குழு 1500 அளவு 4 டிரைவ்லைனைப் பயன்படுத்துகிறது. மற்றும் 1800 அளவு 4 அல்லது அளவு 6 CV எடுக்கலாம், 1500V மற்றும் 1250 MC ஆகியவை 2380 அல்லது 2480 CV ஐப் பயன்படுத்துகின்றன, மேலும் 1250/1550 இயங்குகிறது a அளவு 4 CAT3 CV, சில 1250/1500 கட்டுமானங்கள் அளவு 6 CAT4 ஐப் பயன்படுத்துகின்றன. இந்தப் பக்கத்தில் உள்ள மூன்று அட்டவணைகள் PTO விருப்பத்தை பட்டியலிடுகின்றன, ஒவ்வொரு குழுவிற்கும் கிளட்ச் வகை மற்றும் அடிப்படை பகுதி எண், எனவே மேற்கோள் முன் தண்டு பொருத்தப்படலாம் கோரப்பட்டது.

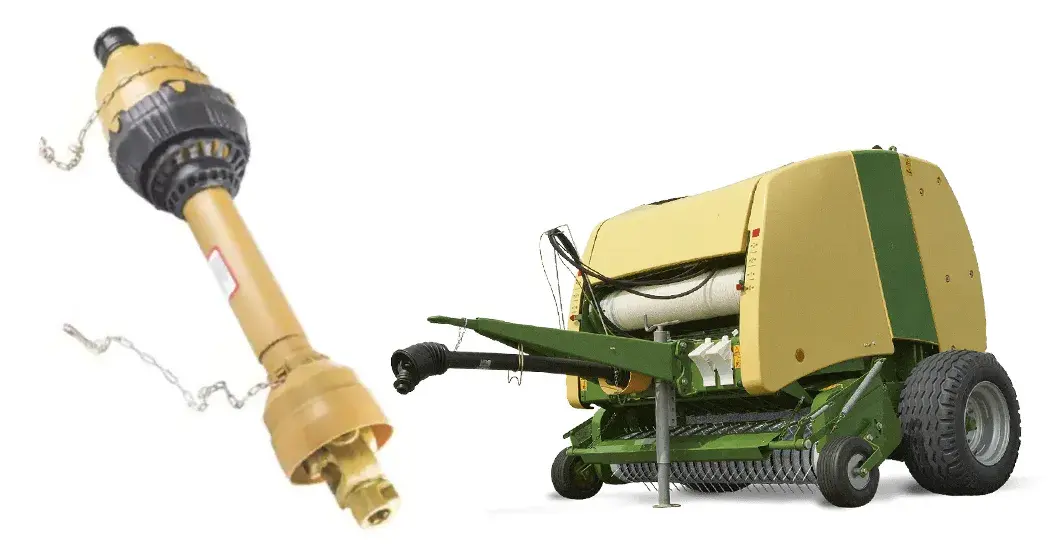

PTO shaft for Krone round balers — complete assembly with CV joint and clutch
க்ரோன் ரவுண்ட் பேலர் PTO ஷாஃப்ட் - CV கூட்டு, தொலைநோக்கி குழாய் மற்றும் கிளட்ச் எண்ட்.
13மாதிரி குறிப்புகள்
அளவு 4 / அளவு 6CV டிரைவ்லைன் விருப்பங்கள்
1,000–1,800 N·mகிளட்ச் முறுக்கு வரம்பு
1.375-6பொதுவான ஸ்ப்லைன்

மாடல் கிரிட் — PTO விருப்பம் மற்றும் பேலரின் கிளட்ச்

குழு ஏKR100 / KR125 / KR155
PTO
அளவு 4 நிலையான அல்லது அளவு 4 CV, 1210 ஷாஃப்ட்
ஸ்ப்லைன்
1.375-6
கிளட்ச்
1,000 N·m இல் FT34
அளவு 4
குழு ஏKR130 / KR160
PTO
அளவு 4 நிலையான அல்லது அளவு 4 CV, 1210 ஷாஃப்ட்
ஸ்ப்லைன்
1.375-6
கிளட்ச்
1,000 N·m இல் FT34
அளவு 4
குழு பி1500 / 1800
PTO
அளவு 4 அல்லது அளவு 6 CV
ஸ்ப்லைன்
1.375-6
கிளட்ச்
1,000 N·m இல் FT32 அல்லது 1,450 N·m இல் FT42
அளவு 4 / அளவு 6
குழு சி1500V / 1250 MC
PTO
2380 அல்லது 2480 CV
ஸ்ப்லைன்
1.375-6
கிளட்ச்
K64/2 கட்அவுட் 1,050 அல்லது 1,500 N·m
கட்அவுட் கிளட்ச்
குழு டி1250 / 1550
PTO
அளவு 4 (CAT3) CV
ஸ்ப்லைன்
1.375-6
கிளட்ச்
1,000 N·m இல் FT32 அல்லது FF1
அளவு 4 CAT3
குழு E1250 / 1500 (அளவு 6 கட்டங்கள்)
PTO
சில கட்டிடங்களில் அளவு 6 CV (CAT4).
ஸ்ப்லைன்
1.375-6
கிளட்ச்
1,450 N·m இல் FT42
அளவு 6 CAT4

விவரக்குறிப்பு அட்டவணை - மாதிரி, PTO மற்றும் பாதுகாப்பு

பேலர் மாடல், PTO டிரைவ்லைன் மற்றும் கிளட்ச் ரேட்டிங் மூலம் அசல் குழுவாக்கம்
மாதிரி PTO பாதுகாப்பு
KR100 / 125 / 155 / 130 / 160 அளவு 4 தரநிலை *1210 *1.375-6; அளவு 4 CV *1210 *1.375-6 FT34 *1.375-6 *1,000 N·m
1500 / 1800 அளவு 4 அல்லது அளவு 6 CV உடன் 1.375-6 FT32 @1,000 N·m அல்லது FT42 @1,450 N·m
1500V / 1250 MC 2380 அல்லது 2480 CV உடன் 1.375-6 K64/2 கட்அவுட் @1,050 அல்லது 1,500 N·m *1.375-6
1250 / 1550 அளவு 4 (CAT3) CV உடன் 1.375-6 FT32 அல்லது FF1 @1,000 N·m
1250 / 1500 சிலர் அளவு 6 CV (CAT4) ஐப் பயன்படுத்துகின்றனர் FT42 @1,450 N·m

ஒரே பேலர் மாதிரி ஒன்றுக்கு மேற்பட்ட கட்டமைப்பில் தோன்றலாம். ஏற்கனவே உள்ள தண்டு பகுதி எண் அல்லது கிளட்ச் வகையை உறுதிப்படுத்தவும் மேற்கோளைக் கோருவதற்கு முன் இயந்திரம். க்ரோன் ரவுண்ட் பேலர்கள் உராய்வு அல்லது கட்அவுட்டன் பொருத்தப்பட்டிருக்கும் கட்டமைப்பைப் பொறுத்து கிளட்ச். பரந்தசுற்று பேலர்களுக்கான PTO தண்டுபக்க பட்டியல்கள் குறுக்கு-குறிப்பாக மற்ற பேலர் பிராண்டுகள்.

CV அடிப்படை பகுதி எண்கள் மற்றும் FT கிளட்ச் பகுதி எண்கள்

நிலையான வேகம் PTO அடிப்படை பகுதி எண்கள்
CV PTO டிராக்டர் அடிப்படை பகுதி எண்
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
1.375-6 ஸ்ப்லைன் உள்ளீட்டிற்கான FT கிளட்ச்கள்
யுனிவர்சல் அளவு முறுக்கு பகுதி எண்
CAT3 / S4 1,000 N·m 6QE344901R
CAT3 / S4 1,000 N·m 635E41203R
CAT4 / S6 1,800 N·m 663H53403R

சிவி அடிப்படை பகுதி எண் என்பது செயல்படுத்தும் சாதனம் இல்லாத அசெம்பிளி ஆகும். செயல்படுத்தும் அரை, குழாய் மற்றும் கவசம் பேலர் மாதிரி மூலம் தனித்தனியாக தேர்ந்தெடுக்கப்பட்டது. எஃப்டி கிளட்ச் பகுதி எண்கள் உலகளாவிய அளவு மற்றும் முறுக்கு மதிப்பீடு மூலம் பட்டியலிடப்பட்டுள்ளன. என்றால் ஏற்கனவே உள்ள கிளட்ச் சரிசெய்யப்பட்டது, ஆர்டர் செய்வதற்கு முன் பேலர் கையேடுக்கு எதிராக இலக்கு சீட்டு முறுக்குவிசையை உறுதிப்படுத்தவும். ஏ தொடர்புடைய வகை உள்ளதுடிஸ்க்பைன்களுக்கான PTO தண்டுபக்கம்.

க்ரோன் ரவுண்ட் பேலர் ஷாஃப்ட் எவ்வாறு பொருந்துகிறது

01

இயந்திரத்திலிருந்து பேலர் மாதிரியைப் படியுங்கள்

KR100 முதல் KR160 வரை ஒரு குழுவில் விழும்; மற்றொன்றில் 1500 மற்றும் 1800; மூன்றில் 1500V மற்றும் 1250 MC; நான்காவது மற்றும் ஐந்தில் 1250/1550 மற்றும் 1250/1500. மேலே உள்ள மாதிரி கட்டம் ஒவ்வொரு குழுவிற்கும் பொருந்தும் PTO மற்றும் கிளட்சைக் காட்டுகிறது.

02

ஏற்கனவே உள்ள தண்டு பகுதி எண்ணை உறுதிப்படுத்தவும்

அதே பேலரை உராய்வு கிளட்ச் அல்லது கட்அவுட் கிளட்ச் மூலம் கட்டலாம். மாற்றீட்டை ஆர்டர் செய்வதற்கு முன், இயந்திரம் எந்த உள்ளமைவுடன் வழங்கப்பட்டது என்பதை உறுதிப்படுத்த தற்போதுள்ள பகுதி எண் விரைவான வழியாகும்.

03

டிராக்டர் PTO ஸ்ப்லைனை உறுதிப்படுத்தவும்

இந்த வரம்பில் உள்ள பெரும்பாலான க்ரோன் ரவுண்ட் பேலர்கள் 1.375-6 ஸ்ப்லைனை இயக்குகிறார்கள். டிராக்டர் வேறு PTO ஸ்டப்பைப் பயன்படுத்தினால், CV பாதியை தனித்தனியாக உறுதிப்படுத்தவும். திPTO தண்டு வரம்புஅதே நேரத்தில் டிராக்டர் பக்கத்தை மாற்றினால், பக்கம் மற்ற விவசாய டிரைவ்லைன் வகைகளை பட்டியலிடுகிறது.

இந்த தண்டு எங்கே பயன்படுத்தப்படுகிறது

KR100 முதல் 1800 வரையிலான க்ரோன் ரவுண்ட் பேலர் டிரைவ்லைன்கள் மற்றும் 1500V, 1250 MC மற்றும் 1250/1550 குழுக்கள்.

க்ரோன் ரவுண்ட் பேலர் PTO ஷாஃப்ட் டிராக்டர் PTO இலிருந்து சக்தியை எடுத்து பேலர் கியர்பாக்ஸிற்கு ஒரு வழியாக வழங்குகிறது. CV கூட்டு மற்றும் தொலைநோக்கி குழாய். பேலர் ஒரு கனமான கண்ணாடியை எடுக்கும்போது அல்லது ஒரு ஸ்லக் பொருளைத் தாக்கும் போது, கிளட்ச் - கட்டமைப்பைப் பொறுத்து உராய்வு அல்லது கட்அவுட் - கியர்பாக்ஸை அதிர்ச்சியிலிருந்து பாதுகாக்கிறது.

தண்டு பேலர் மாடலுடன் பொருந்துகிறது மற்றும் டிராக்டர் PTO ஸ்ப்லைன் சுயாதீனமாக உள்ளது. பேலர் பக்கத்தை சரிசெய்கிறது அரை, கிளட்ச் வகை மற்றும் குழாய் நீளம் செயல்படுத்த; டிராக்டர் பக்கமானது CV பாதி மற்றும் PTO ஸ்ப்லைனை சரி செய்கிறது. இரண்டும் மாற்று தண்டு ஆர்டர் செய்யப்படுவதற்கு முன் பக்கங்கள் உறுதிப்படுத்தப்பட வேண்டும்.

தொடர்புடைய சுற்று பேலர் பயன்பாட்டிற்கு, திகேஸ் IH ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்பக்கம் ஒப்பிடக்கூடிய மாதிரி-மூலம்-மாடல் கட்டமைப்பைப் பயன்படுத்துகிறது. PTO தண்டுக்கு கீழே அமர்ந்திருக்கும் கியர்பாக்ஸை செயல்படுத்த, பார்க்கவிவசாய கியர்பாக்ஸ்வரம்பு.

பேலர் மாதிரி மற்றும் ஏற்கனவே உள்ள ஷாஃப்ட் பகுதி எண்ணை அனுப்பவும்

க்ரோன் பேலர் மாடலையும் (KR100 முதல் 1800, 1500V, 1250 MC, 1250/1550 அல்லது 1250/1500) மற்றும் ஏற்கனவே உள்ள தண்டு பகுதியையும் அனுப்பவும் எண் அல்லது கிளட்ச் வகை. PTO விருப்பம், கிளட்ச் மதிப்பீடு மற்றும் அதற்கான CV அடிப்படை பகுதி எண் ஆகியவற்றை நாங்கள் உறுதிப்படுத்துவோம் MOQ உடன் மேற்கோளை உருவாக்கவும் மற்றும் வெளியிடவும் மற்றும் அந்த உள்ளமைவுக்கான முன்னணி நேரம்.
