கேஸ் IH ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்
  • கேஸ் IH ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்கேஸ் IH ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்
  • கேஸ் IH ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்கேஸ் IH ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்

கேஸ் IH ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்

கேஸ் IH ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட் — RB444, RB454, RB455A, RB464, RB554 மற்றும் RB564 மற்றும் RB454 சிலேஜ் மற்றும் RB454 ரோட்டார் கட்டர் வகைகளை உள்ளடக்கியது. உராய்வு கிளட்ச் கொண்ட CAT4 மற்றும் CAT5 மாறா வேக டிரைவ்லைன்கள்; டிராக்டரைப் பொறுத்து உள்ளீடு ஸ்ப்லைன் 1.375-6 அல்லது 1.375-21; சக்தி தேவை 40-100 hp (30-75 kW). 1,000 N·m (CAT3/S4) இலிருந்து 1,800 N·m (CAT4/S6) வரையிலான கிளட்ச் முறுக்கு குறிப்புகள். உங்கள் பேலர் மாடல் மற்றும் டிராக்டர் PTO ஸ்ப்லைனை அனுப்பவும் - டிரைவ்லைன் வகை, கிளட்ச் டார்க் மற்றும் ஷாஃப்ட் நீளம் ஆகியவற்றை நாங்கள் உறுதிசெய்து, 24 மணிநேரத்திற்குள் தொழிற்சாலை மேற்கோளைத் திருப்பித் தருகிறோம்.

OEM மாற்றீடு · கேஸ் IH RB தொடர்

கேஸ் IH ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட் — CAT4 & CAT5 கான்ஸ்டன்ட் வேலாசிட்டி டிரைவ்லைன்கள், 1.375-6 / 1.375-21 ஸ்ப்லைன்

ஒரு சுற்று பேலர் PTO ஷாஃப்ட் இரண்டு வழிகளில் ஒன்றில் தோல்வியடைகிறது: உலகளாவிய மூட்டு திருப்பும் கோணத்தை எடுக்க முடியாது ஹெட்லேண்ட், அல்லது கிளட்ச் சரியான முறுக்குவிசையில் நழுவாமல், அதற்கு பதிலாக கியர்பாக்ஸ் அதிர்ச்சியை எடுக்கும். இந்தப் பக்கம் கேஸ் IH RB444, RB454, RB455A, RB464, RB554க்கான தண்டு அளவுகள், தேவையான சக்தி மற்றும் கிளட்ச் பகுதி எண்களை பட்டியலிடுகிறது மற்றும் RB564 பேலர்கள், எனவே நீங்கள் உண்மையில் இயக்கும் பேலர் மாதிரிக்கு மாற்று ஷாஃப்டை பொருத்தலாம்.

பேலர் மாதிரிகள் மூடப்பட்டிருக்கும்

6 அடிப்படை மாதிரிகள் RB444, RB454, RB455A, RB464, RB554, RB564 — மேலும் RB454 சிலேஜ் மற்றும் RB454 ரோட்டார் கட்டர் வகைகள்.

டிரைவ்லைன் அளவுகள்

CAT4 / CAT5 உராய்வு கிளட்ச் உடன் நிலையான வேக டிரைவ்லைன். டிராக்டரைப் பொறுத்து உள்ளீடு ஸ்ப்லைன் 1.375-6 அல்லது 1.375-21.

சக்தி தேவை

40-100 ஹெச்பி RB444 இல் 30 kW முதல் RB454 ரோட்டர் கட்டரில் 75 kW வரை. கீழே உள்ள அட்டவணையில் முழு முறிவு.

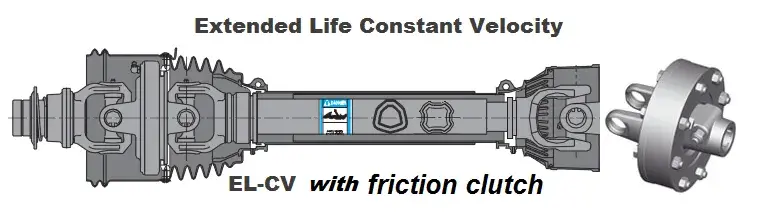

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO ஷாஃப்ட் அசெம்பிளி - நிலையான வேக கூட்டு, உராய்வு கிளட்ச் மற்றும் 1.375-6 உள்ளீடு நுகம்.
PTO shaft for Case IH round balers — clutch end and spline detail
கிளட்ச் எண்ட் மற்றும் ஸ்ப்லைன் விவரம் — விரைவான துண்டிக்கப்பட்ட நுகம் மற்றும் கவசம் தாங்கி.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
உள்ளீடு யோக் விருப்பங்கள் — 1.375-6 மற்றும் 1.375-21 ஸ்ப்லைன், டிராக்டர் PTO ஸ்டப்புடன் பொருத்தப்பட்டது.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
உராய்வு கிளட்ச் மற்றும் ஷீயர்-போல்ட் உள்ளமைவு - ஸ்லிப் பாயிண்ட் பேலர் கியர்பாக்ஸைப் பாதுகாக்கிறது.

மாதிரி அட்டவணை - PTO ஷாஃப்ட் அளவு மற்றும் பேலரின் தேவையான சக்தி

கேஸ் IH சுற்று பேலர் மாதிரிகள் - தண்டு அளவு மற்றும் PTO சக்தி தேவை
பேலர் மாதிரி PTO தண்டு அளவு PTO தேவை, hp (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 சிலேஜ் CAT4 65 (48)
RB454 ரோட்டார் கட்டர் CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

கேஸ் IH ஆனது, உராய்வு கிளட்ச் மூலம், மாதிரியைப் பொறுத்து CAT4 அல்லது CAT5 நிலையான வேக டிரைவ்லைன்களை அழைக்கிறது. RB454 ரோட்டார் கட்டர் மட்டுமே இந்த வரம்பில் 100 hp (75 kW) உள்ளீடு கொண்ட CAT5 தேவைப்படும் ஒரே மாறுபாடு - என்றால் உங்கள் டிராக்டர் அந்த எண்ணிக்கைக்கு கீழே உள்ளது, ஆர்டர் செய்வதற்கு முன் பேலர் கட்டமைப்பை உறுதிப்படுத்தவும்.

Constant velocity PTO shaft part number reference for Case IH round balers
நிலையான வேகம் PTO குறிப்பு — CAT3 முதல் CAT5, 540 மற்றும் 1000 rpm அடிப்படை பகுதி எண்கள்.

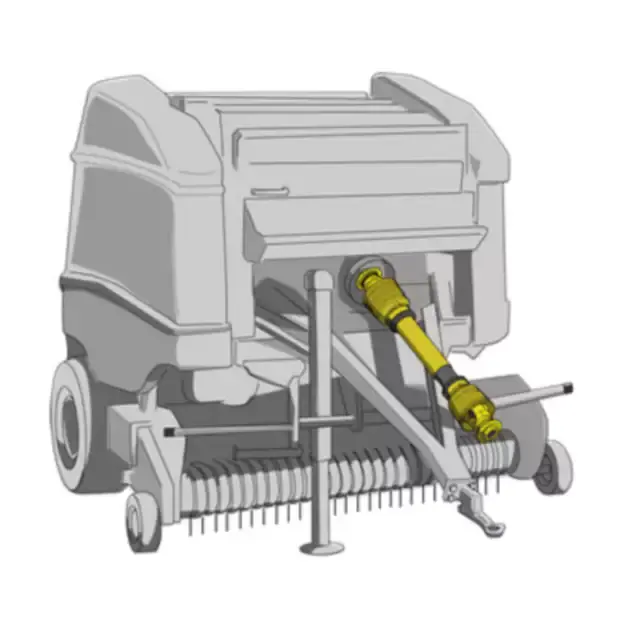

PTO shaft installed on a round baler in field operation
புல நிறுவல் - பேலர் உள்ளீட்டில் தண்டு கோணம் மற்றும் கவசம் அனுமதி.

நிலையான வேகம் PTO மற்றும் கிளட்ச் பகுதி எண்கள்

நிலையான வேகம் PTO - வகை மற்றும் டிராக்டர் ஸ்ப்லைன் அடிப்படையில் அடிப்படை பகுதி எண்கள்
CV PTO டிராக்டர் ஸ்ப்லைன் அடிப்படை பகுதி எண்
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
1.375-6 ஸ்ப்லைன் உள்ளீட்டிற்கான FT உராய்வு கிளட்ச்கள்
யுனிவர்சல் அளவு முறுக்கு (N·m) பகுதி எண்
CAT3 / S4 1,000 6QE344901R
CAT3 / S4 1,000 635E41203R
CAT4 / S6 1,800 663H53403R
CAT5 / S8 1,450 6LM453003R

மேலே உள்ள பகுதி எண்கள் தண்டை பேலர் மற்றும் டிராக்டர் கலவையுடன் பொருத்துவதற்கான குறிப்பு புள்ளிகளாகும். உங்கள் என்றால் பேலர் வேறு பாதியை பயன்படுத்துகிறார் அல்லது டிராக்டர் ஸ்டப் 1.750-20 ஸ்ப்லைன், மாதிரியை அனுப்பவும், நாங்கள் செய்வோம் சரியான கலவையை உறுதிப்படுத்தவும். பரந்தசுற்று பேலர்களுக்கான PTO தண்டுவரம்பு மற்ற பேலர் பிராண்டுகளையும் உள்ளடக்கியது.

தண்டு பொருந்துமா மற்றும் நீடித்ததா என்பதை எது தீர்மானிக்கிறது

  1. டிரைவ்லைன் வகையை பேலர் மாடலுடன் பொருத்தவும்

    இந்த வரம்பில் CAT4 மற்றும் CAT5 ஆகியவை ஒன்றுக்கொன்று மாற்ற முடியாது. RB444, RB454 மற்றும் RB455A ரன் CAT4; RB464, RB554 மற்றும் RB564 ரன் CAT5; RB454 ரோட்டார் கட்டருக்கு CAT5 தேவைப்படுகிறது. ஒரு பேலரில் CAT4 ஷாஃப்ட்டைப் பொருத்துதல் CAT5 க்கான அழைப்புகள், ஹெட்லேண்ட் கோணத்தில் கூட்டுக்குக் குறைவான மதிப்பீட்டை ஏற்படுத்துகிறது, இங்குதான் பெரும்பாலான முன்கூட்டிய தோல்விகள் தொடங்கு.

  2. உள்ளீடு ஸ்ப்லைனை டிராக்டருடன் பொருத்தவும், பேலருடன் அல்ல

    பேலர் பக்கமானது செயல்படுத்துவதன் மூலம் சரி செய்யப்பட்டது, ஆனால் டிராக்டர் பக்கமானது நீங்கள் பயன்படுத்தும் டிராக்டரைப் பொறுத்தது. 1.375-6 என்பது பொதுவான 540 ஆர்பிஎம் ஸ்டப்; 1.375-21 என்பது 1000 ஆர்பிஎம் ஸ்டப்; 1.750-20 உயர் சக்தியில் தோன்றும் டிராக்டர்கள். டிராக்டர் மாடல் மற்றும் PTO ஸ்டப் புகைப்படத்தை அனுப்புவது எந்த நுகத்தை பொருத்துவது என்பதை உறுதிப்படுத்த விரைவான வழியாகும். நீங்கள் செயல்படுத்தும் இயக்ககத்தையும் புதுப்பிக்கிறீர்கள் என்றால், பார்க்கவும்PTO தண்டுமுழு வரம்பிற்கான வகை.

  3. உராய்வு கிளட்சை பேலருக்கு அமைக்கவும், டிராக்டருக்கு அல்ல

    பேலர் கியர்பாக்ஸ் ஷாக் லோட் எடுக்கும் முன் உராய்வு கிளட்ச் நழுவ உள்ளது. ஒரு கிளட்ச் மிக உயரமாக அமைக்கப்பட்டுள்ளது அதிர்ச்சியை நேராக கியர்பாக்ஸில் அனுப்பும்; மிகவும் குறைவாக அமைக்கப்பட்டது, சாதாரண பேலிங் போது நழுவுகிறது. FT மேலே உள்ள கிளட்ச் அட்டவணையானது உலகளாவிய அளவிற்கான குறிப்பு முறுக்குவிசையை வழங்குகிறது — CAT3/S4க்கு 1,000 N·m, 1,800 N·m CAT4/S6 மற்றும் CAT5/S8க்கு 1,450 N·m.

  4. ஹெட்லேண்டில் தண்டு கோணம் மற்றும் கவசம் அனுமதியை சரிபார்க்கவும்

    நிலையான திசைவேகக் கூட்டு ஒரு நிலையான உலகளாவிய மூட்டை விட பெரிய திருப்பு கோணத்தை பொறுத்துக்கொள்கிறது, ஆனால் கவசம் இன்னும் முழு பூட்டிலும் அனுமதி தேவை. தண்டு கீழே விழுந்தால் அல்லது கவசம் ட்ராபாரைத் தொடர்பு கொண்டால் ஹெட்லேண்ட், மதிப்பீட்டைப் பொருட்படுத்தாமல் கூட்டு ஆரம்பத்தில் தோல்வியடையும். மேலே உள்ள படம் இலக்கு கோணத்தைக் காட்டுகிறது பேலர் உள்ளீடு. பிற உற்பத்தியாளர்களிடமிருந்து பேலர்களுக்கு, திக்ரோன் ரவுண்ட் பேலர்களுக்கான PTO ஷாஃப்ட்பக்கம் சமமான குறிப்பு புள்ளிகளை பட்டியலிடுகிறது.

உங்கள் பேலர் மாடல் மற்றும் டிராக்டர் PTO ஸ்ப்லைனை அனுப்பவும்

பேலர் மாடல் (RB444 முதல் RB564 வரை) மற்றும் டிராக்டர் PTO ஸ்டப் (1.375-6, 1.375-21 அல்லது 1.750-20) எங்களிடம் கூறுங்கள். நாங்கள் செய்வோம் டிரைவ்லைன் வகை, கிளட்ச் டார்க் மற்றும் ஷாஃப்ட் நீளத்தை உறுதிசெய்து, தொழிற்சாலை-நேரடி மேற்கோளைத் திருப்பி அனுப்பவும் - பொதுவாக 24 மணி நேரத்திற்குள். தனிப்பயன் நீளம் மற்றும் கவசம் உள்ளமைவுகள் உள்ளன. உங்கள் சாதனம் பயன்படுத்தினால் a தரமற்ற கியர்பாக்ஸ், திவிவசாய கியர்பாக்ஸ்வரம்பு தொடர்புடையதாக இருக்கலாம்.
