ஹைட்ராலிக் சிலிண்டர்களின் வகைப்பாடு என்ன?

ஹைட்ராலிக் சிலிண்டர்கள், ஹைட்ராலிக் அமைப்புகளில் முக்கிய செயல்படும் கூறுகளாக, ஹைட்ராலிக் ஆற்றலை இயந்திர ஆற்றலாக திறம்பட மாற்றுவதற்கும், நேரியல் பரஸ்பர இயக்கம் அல்லது ஸ்விங்கிங் இயக்கத்தை அடைவதற்கும் முக்கியமாக பொறுப்பாகும். அதன் அமைப்பு நெறிப்படுத்தப்பட்டுள்ளது, செயல்திறன் நிலையானது, மேலும் இது ஒரு குறைப்பு சாதனம் தேவையில்லாமல் மென்மையான இயக்கத்தை அடைய முடியும், மேலும் பரிமாற்ற அனுமதி இல்லை, எனவே இது பல்வேறு வகையான இயந்திரங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது. வெவ்வேறு செயல்பாடுகளின் அடிப்படையில், ஹைட்ராலிக் சிலிண்டர்கள் பொதுவாக பின்வரும் வகைகளாக வகைப்படுத்தப்படுகின்றன.

ஹைட்ராலிக் சிலிண்டர்களின் முக்கிய வகைப்பாடு

ஒற்றை-நடிப்பு சிலிண்டர்கள்

ஒரு ஒற்றை செயல்படும் ஹைட்ராலிக் சிலிண்டர் என்பது ஒரு ஹைட்ராலிக் சாதனமாகும், இது ஒருதலைப்பட்ச ஹைட்ராலிக் எண்ணெய் தள்ளுவதன் மூலம் ஒரு வழி உந்துதலை மட்டுமே உருவாக்க முடியும், மேலும் அதன் மீட்டமைப்பு நீரூற்றுகள், சுய எடை அல்லது வெளிப்புற சுமைகளால் முடிக்கப்பட வேண்டும். சாதனம் ஒரு சிலிண்டர் பீப்பாய், சிலிண்டர் தலை, பிஸ்டன், பிஸ்டன் கம்பி மற்றும் சீல் சாதனம் ஆகியவற்றைக் கொண்டுள்ளது. ஹைட்ராலிக் எண்ணெய் பிஸ்டனின் பயனுள்ள பகுதியின் ஒரு பக்கத்தில் மட்டுமே செயல்படுகிறது, மற்ற முனை அறை காற்றுடன் தொடர்பு கொள்கிறது.

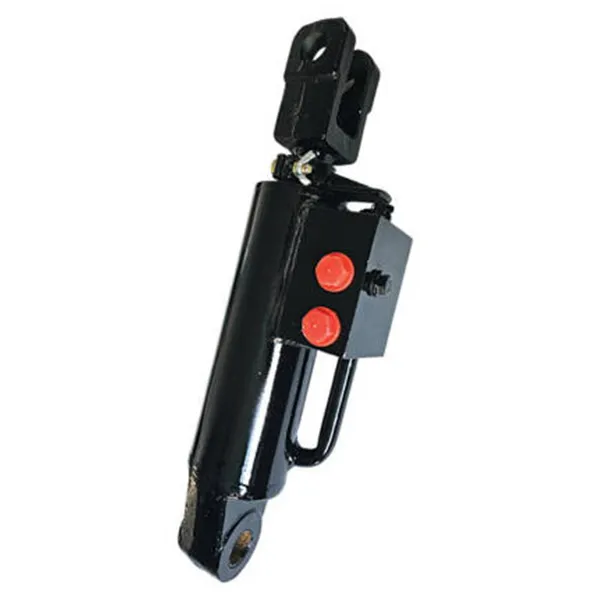

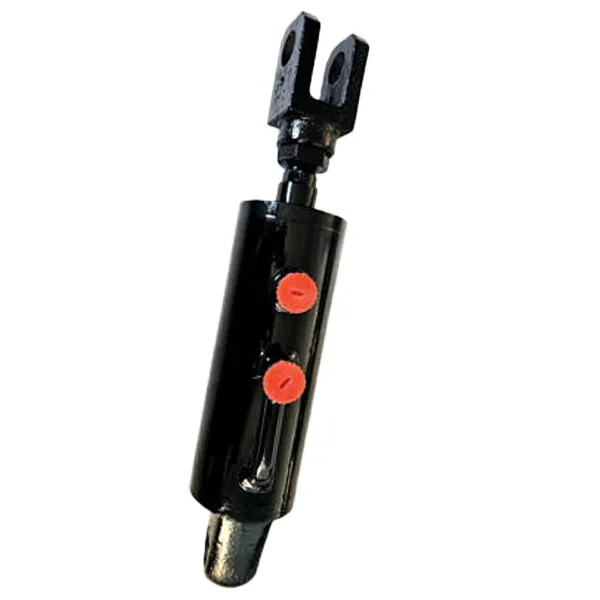

ரெய்டாஃபோன் மாதிரிகள்:குப்பை வண்டி ஹைட்ராலிக் சிலிண்டர், ஹைட்ராலிக் லிஃப்ட் சிலிண்டர்

இரட்டை நடிப்பு சிலிண்டர்கள்

இரட்டை நடிப்பு ஹைட்ராலிக் சிலிண்டர் என்பது பிஸ்டனின் இருபுறமும் அழுத்த எண்ணெயை உள்ளிடக்கூடிய ஹைட்ராலிக் சிலிண்டரைக் குறிக்கிறது. இது பெரும்பாலும் ஜாக்களுக்கான ஓட்டும் கூறுகளாகப் பயன்படுத்தப்படுகிறது. இரட்டை நடிப்பு ஹைட்ராலிக் சிலிண்டரின் ஆக்சுவேட்டர் என்பது ஹைட்ராலிக் இயக்க அமைப்பின் முக்கிய வெளியீட்டு சாதனமாகும். இது அளவு, வகை மற்றும் வடிவமைப்பு அமைப்பு ஆகியவற்றில் வேறுபடுகிறது என்றாலும், இந்த பகுதி பொதுவாக மிகவும் கவனிக்கத்தக்கது. இந்த ஆக்சுவேட்டர்கள் திரவ அழுத்தத்தை வேகமான, கட்டுப்படுத்தக்கூடிய நேரியல் இயக்கமாக மாற்றுகிறது அல்லது சுமையை இயக்கும் சக்தியாக மாற்றுகிறது.

ரெய்டாஃபோன் மாதிரிகள்:அகழ்வாராய்ச்சி ஹைட்ராலிக் சிலிண்டர், ஃபோர்க்லிஃப்ட் ஹைட்ராலிக் சிலிண்டர்

தொலைநோக்கி சிலிண்டர்கள்

ஒரு தொலைநோக்கி ஹைட்ராலிக் சிலிண்டர், பல-நிலை ஹைட்ராலிக் சிலிண்டர் என்றும் அழைக்கப்படுகிறது, இது இரண்டு அல்லது அதற்கு மேற்பட்ட பிஸ்டன்களைக் கொண்டுள்ளது. அதன் நீட்டிப்பு வரிசை பெரியது முதல் சிறியது, மற்றும் பின்வாங்கும்போது, ​​அது சிறியது முதல் பெரியது. இந்த ஹைட்ராலிக் சிலிண்டர் ஒரு சிறிய அமைப்புடன், பின்வாங்கும்போது நீண்ட பக்கவாதம் மற்றும் குறுகிய நீளத்தை அடைய முடியும்.

ரெய்டாஃபோன் மாதிரிகள்:

வான்வழி வேலை வாகன ஹைட்ராலிக் சிலிண்டர்கள்

தயாரிப்பு அளவுருக்கள்ரெய்டாஃபோன்கள்ஹைட்ராலிக் சிலிண்டர்

பொருள் அறிவியல்:

பீப்பாய்: தடையற்ற எஃகு குழாய்கள்

தண்டுகள்: 4340 அலாய் ஸ்டீல் + 0.05 மிமீ குரோமியம் முலாம்

மவுண்ட்ஸ்: போலியான SAE 1045 கார்பன் ஸ்டீல்

தொழில்நுட்ப அளவுருக்கள் அட்டவணை:
