கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர்
  • கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர்கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர்
  • கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர்கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர்

கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர்

ரேடாஃபோன் கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர் என்பது மொபைல் கிரேன்கள் மற்றும் போர்ட் மெஷினரிகளுக்கான பூம் ஆங்கிள் கன்ட்ரோல் சிலிண்டர் ஆகும். குறிப்பு மாதிரி ZXSTC1000S.2.5-00: Φ320 துளை, Φ280 கம்பி, 4000 மிமீ ஸ்ட்ரோக், 4750 மிமீ நிறுவல் தூரம், 32 MPa வேலை அழுத்தம், 3000 kN நிகழ்நேர டைனமிக் உந்துதல், 1522 கிலோ அலகு எடை. 1250 MPa க்கு மேல் இழுவிசை வலிமையை நிலைநிறுத்தும் வகையில், 7-பாஸ் டை-ஃபோர்ஜ் செய்யப்பட்ட ஏவியேஷன்-கிரேடு ஹை-ஸ்ட்ரென்ட் அலாய் ஸ்டீல். ஜெர்மனி-இறக்குமதி செய்யப்பட்ட பெர்ஃப்ளூரோஈதர் ரப்பர் கலவை வளையம் மற்றும் 5 μm படிந்த தூசி உதடு கொண்ட டிரிபிள் க்ரெஸ்ஸிவ் சீல். 0.08 மிமீ/வி அதி-குறைந்த-வேக நிலைப்புத்தன்மைக்கான ±0.03 மிமீ மேக்னடோஸ்டிரிக்டிவ் நிலை பின்னூட்டத்துடன் ஒருங்கிணைந்த எலக்ட்ரோ-ஹைட்ராலிக் சர்வோ. 5000 மணிநேர பராமரிப்பு இல்லாத சுழற்சி. தனிப்பயன் துளை Φ50-500 மிமீ, உப்பு-தெளிப்பு மற்றும் தூசி-எதிர்ப்பு. MOQ 5 அலகுகள், 45-60 நாள் மொத்த முன்னணி நேரம். ஒரு மேற்கோளுக்கான கிரேன் மாதிரி, உந்துதல் தேவை மற்றும் அளவு ஆகியவற்றை அனுப்பவும்.
கிரேன் லஃபிங் · மாடல் ZXSTC1000S.2.5-00

மொபைல் கிரேன்கள் மற்றும் போர்ட் மெஷினரிகளுக்கான தனிப்பயன் கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர் — OEM உற்பத்தியாளர் நேரடி விநியோகம்

கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர் மொபைல் கிரேன்களில் ஏற்றம் கோணத்தை கட்டுப்படுத்துகிறது. ரெய்டாஃபோன் அதை இரட்டை-செயல்படும் பல-நிலை தொலைநோக்கி வடிவமைப்புடன் உருவாக்குகிறது, இது நீண்ட தூரத்திற்கு நீட்டிக்கப்பட்டு சுருக்கமாக பின்வாங்குகிறது. உடல் 7-பாஸ் டை-ஃபோர்ஜ் செய்யப்பட்ட ஏவியேஷன்-கிரேடு ஹை-ஸ்ட்ரென்ட் அலாய் ஸ்டீல் மற்றும் 1250 MPa க்கு மேல் இழுவிசை வலிமையை உறுதிப்படுத்த இரட்டை வயதுடையது. மூன்று முற்போக்கான சீல் மற்றும் ஒரு காந்தமண்டல சர்வோ தொகுதி உப்பு-தெளிப்பு, தூசி மற்றும் துறைமுக மற்றும் காற்று சக்தி கடமை சுழற்சிகளின் துல்லியமான தேவைகளை கையாளுகிறது.

3000 kN நிகழ் நேர டைனமிக் உந்துதல்
32 எம்.பி.ஏ வேலை அழுத்தம்
Φ320×Φ280 துளை × கம்பி
4000 மி.மீ பக்கவாதம்
5000 ம பராமரிப்பு இல்லாதது
குறிப்பு மாதிரி

ZXSTC1000S.2.5-00 — முழு விவரக்குறிப்பு

குறிப்பு மாதிரி என்பது ஹெவி-லிஃப்ட் மொபைல் கிரேன் லுஃபிங் சர்க்யூட்டுகளுக்குப் பயன்படுத்தப்படும் உண்மையான உற்பத்தி உள்ளமைவாகும். தனிப்பயன் துளை மற்றும் பக்கவாதம் ஒரே வரைதல் செயல்முறையில் கிடைக்கும்.

சிலிண்டர் பெயர் வரைதல் எண் போர் ΦD ராட் Φd ஸ்ட்ரோக் எஸ் நிறுவவும். எல் அழுத்தம் துறைமுகம் எடை
லஃபிங் ஹைட்ராலிக் சிலிண்டர் ZXSTC1000S.2.5-00 Φ320 Φ280 4000 மி.மீ 4750 மி.மீ 32 எம்.பி.ஏ 2-M27×2
4-G1/4
1522 கிலோ

வெவ்வேறு உந்துதல் அல்லது மவுண்டிங் பேட்டர்ன்கள் கொண்ட கிரேன் சர்க்யூட்கள் உங்கள் வரைபடத்திற்கு எதிராக உருவாக்கப்படலாம். கிரேன் பிராண்ட் மற்றும் மாடல், தேவையான உந்துதல் மற்றும் ஒரு பெருகிவரும் வரைதல் ஆகியவற்றை அனுப்பவும். பரந்த மொபைல் கிரேன் சிலிண்டர் வரம்பிற்கு, பார்க்கவும்மொபைல் கிரேன் ஹைட்ராலிக் சிலிண்டர்கள்வகை.

பொறியியல் ஆழமான டைவ்

இந்த சிலிண்டரை வேறுபடுத்தும் நான்கு தொழில்நுட்பங்கள்

01

முழு-நிலை தகவமைப்பு சுமை கட்டுப்பாடு

சிலிண்டர் உடல் விமான-தர பொருட்களிலிருந்து போலியானது. ரெய்டாஃபோன் தனிப்பயன் உயர்-பலம் கொண்ட அலாய் ஸ்டீலைப் பயன்படுத்துகிறது. இரட்டை வயதானது பொருள் கட்டமைப்பை உறுதிப்படுத்துகிறது, எனவே இழுவிசை வலிமை 1250 MPa க்கு மேல் இருக்கும். 3000 kN த்ரஸ்ட் சிலிண்டரில் தொடர்ச்சியான லிப்ட் சுழற்சிகள் இயங்கும், அந்த தானிய அமைப்புதான் 32 MPa அழுத்தத்தின் கீழ் சோர்வு வாழ்க்கையை நிலையானதாக வைத்திருக்கும்.

≥1250 MPa இழுவிசை
02

மைக்ரான்-நிலை துல்லிய சர்வோ கட்டுப்பாடு

Raydafon இன் பொறியியல் குழு ஒரு ஒருங்கிணைந்த எலக்ட்ரோ-ஹைட்ராலிக் சர்வோ தொகுதியை உருவாக்கியது, இது பாரம்பரிய தனி வால்வு கட்டுப்பாட்டு அமைப்பை மாற்றுகிறது. வால்வு குழுவானது ஏவியேஷன்-கிரேடு சர்வோ வால்வு கோர்கள் மற்றும் ±0.03 மிமீ துல்லியம் கொண்ட காந்தமண்டல இடப்பெயர்ச்சி சென்சார் ஆகியவற்றைப் பயன்படுத்துகிறது. அந்த கலவையானது அதி-குறைந்த-வேக நிலையான செயல்பாட்டை 0.08 மிமீ/வி வேகத்தில் ஆதரிக்கிறது, எனவே ஆபரேட்டரால் ஸ்டிக்-ஸ்லிப் அல்லது ஓவர்ஷூட் இல்லாமல் பூம் நிலைநிறுத்த முடியும்.

± 0.03 மிமீ சென்சார் துல்லியம்
03

தீவிர சுற்றுச்சூழல் நீண்ட ஆயுள் பாதுகாப்பு

துறைமுக இயந்திரங்கள் உப்பு தெளிப்பு அரிப்பைக் காண்கிறது. உலோகவியல் உபகரணங்கள் அதிக வெப்பநிலை தூசியைப் பார்க்கின்றன. Raydafon இரண்டுக்கும் மூன்று முற்போக்கான சீல் பாதுகாப்பு கட்டமைப்பை உருவாக்கியது. பிரதான முத்திரையானது ஜெர்மனியில் இருந்து இறக்குமதி செய்யப்பட்ட ஒரு பெர்ஃப்ளூரோஎதர் ரப்பர் கலவை வளையமாகும், இது இருவழி அழுத்த இழப்பீட்டிற்காக இரட்டை உதடு வடிவமைப்பைக் கொண்டுள்ளது. நடுத்தர அடுக்கு 5 μm க்கும் அதிகமான திடமான துகள்களை இடைமறிக்கும் படியான தூசி உதட்டைப் பயன்படுத்துகிறது. மாசு எதிர்ப்பு திறன் பாரம்பரிய ஒற்றை உதடு முத்திரையை விட 40% அதிகம். ஒருங்கிணைந்த சுழற்சி 5000 மணிநேர பராமரிப்பு-இலவசமாக மதிப்பிடப்படுகிறது.

5 μm தூசி உதடு
04

ஆற்றல் திறன் உகந்த ஹைட்ராலிக் அமைப்பு

Raydafon இன் ஆற்றல் சேமிப்பு வடிவமைப்பு கட்டுமான இயந்திரங்கள் உண்மையில் எவ்வாறு இயங்குகிறது என்பதை பகுப்பாய்வு செய்வதிலிருந்து வருகிறது. வேறுபட்ட அலைவீச்சு சுற்று ஹைட்ராலிக் எண்ணெய் சுழற்சி அளவை 35% குறைக்கிறது. உயர் திறன் கொண்ட நிரந்தர காந்த ஒத்திசைவான மோட்டார் பம்ப் குழுவுடன் இணைந்து, பாரம்பரிய தீர்வுடன் ஒப்பிடும்போது கணினியின் விரிவான ஆற்றல் நுகர்வு 28% குறைகிறது. 8 மணி நேர ஷிப்டுகளில் இயங்கும் கிரேனில், எரிபொருள் அல்லது பேட்டரி நுகர்வு அளவிடக்கூடிய அளவில் குறைகிறது.

-28% அமைப்பு ஆற்றல்

ஏன் Raydafon கிரேன் Luffing ஹைட்ராலிக் சிலிண்டர்கள்

A

ஹைட்ராலிக் துறையில் 20 ஆண்டுகள்

Raydafon இரண்டு தசாப்தங்களாக ஹைட்ராலிக் சிலிண்டர்களை உற்பத்தி செய்து வருகிறது. பொறியியல் குழு சிலிண்டர், சர்வோ மாட்யூல் மற்றும் சீல் அமைப்பை உள்நாட்டில் உருவாக்குகிறது, எனவே விவரக்குறிப்பு மாற்றங்கள் வெளிப்புற சப்ளையர்கள் மூலம் அல்ல, மூலத்தில் கையாளப்படுகின்றன.

B

மோசடியிலிருந்து சட்டசபை வரை முழு கட்டுப்பாடு

பாடி ஃபோர்ஜிங், ஹீட் ட்ரீட்மென்ட், ஹானிங், குரோம் முலாம், சீல் அசெம்பிளி மற்றும் பிரஷர் டெஸ்ட் அனைத்தும் ரேடாஃபோன் ஆலையில் நடக்கும். இது கண்டறியும் தன்மையை அப்படியே வைத்திருக்கிறது மற்றும் பல சப்ளையர்களிடமிருந்து நீங்கள் பெறும் தொகுதி மாறுபாட்டைக் குறைக்கிறது.

C

நேரடி தொழிற்சாலை விலை

நேரடி விற்பனை மாதிரியின் கீழ் விற்கப்படுகிறது. ஒரே விவரக்குறிப்பு மட்டத்தில் ஐரோப்பிய மற்றும் அமெரிக்க பிராண்டுகளின் விலையில் தோராயமாக 60% ஒப்பிடக்கூடிய செயல்திறன். தொழிற்சாலைக்கும் வாங்குபவருக்கும் இடையே வர்த்தக வரம்பு சேர்க்கப்படவில்லை.

D

முழு-ஸ்பெக் தனிப்பயனாக்கம்

சிலிண்டர் துளை விட்டம் Φ50 மிமீ முதல் Φ500 மிமீ வரை தனிப்பயனாக்கப்படலாம். ஸ்ட்ரோக், நிறுவல் தூரம், போர்ட் வகை மற்றும் மவுண்டிங் பேட்டர்ன் ஆகியவை உங்கள் வரைபடத்திற்கு எதிராக தயாரிக்கப்படுகின்றன, எனவே தரமற்ற கிரேன் மாதிரிகளை சரியாகப் பொருத்த முடியும்.

E

துறைமுகம் மற்றும் காற்றாலை சக்தி நிலைகளில் சரிபார்க்கப்பட்டது

டிரிபிள் சீல் அமைப்பு மற்றும் சர்வோ தொகுதி ஆகியவை துறைமுக இயந்திர உப்பு தெளிப்பு மற்றும் காற்றாலை-பவர் ஹெவி லிஃப்ட் நிலைமைகளுக்காக கட்டப்பட்டுள்ளன. வடிவமைப்பு உண்மையான பணியிடங்களை குறிவைக்கிறது, ஆய்வக நிலைமைகளை அல்ல.

F

OEM ஆதரவு

கிரேன் பிராண்ட் மற்றும் மாடலை அனுப்பவும் அல்லது வரைபட எண்ணை அனுப்பவும். ரேடாஃபோன் தலைகீழ் பொறியாளர்கள், மாதிரிகள் மற்றும் அதே வரைபடத்தில் ஒரு தனிப்பயன் தொகுப்பை மேற்கோள் காட்டுகிறது. OEM வாடிக்கையாளர்களுக்கான தனிப்பட்ட லேபிள் பேக்கேஜிங்கை ஆதரிக்கிறது.

பரிமாண வரைபடங்கள்

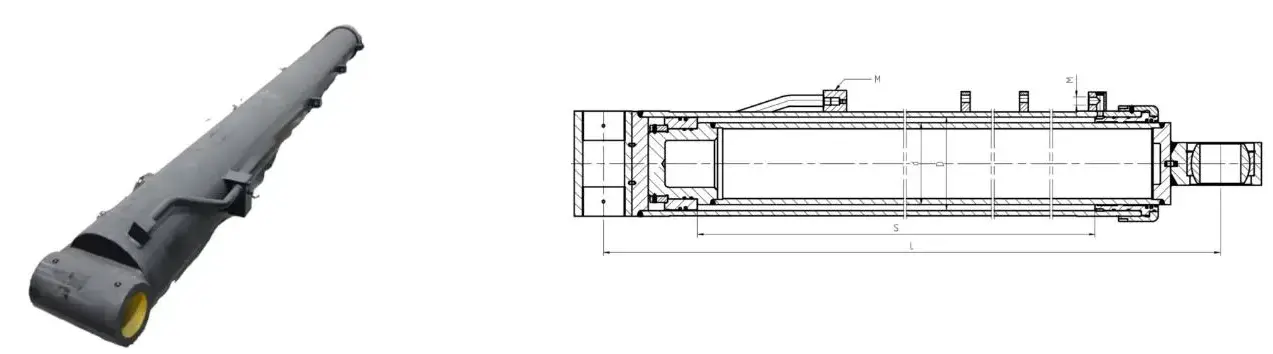

Crane luffing hydraulic cylinder dimension drawing
நிறுவல் கண்ணோட்டம் - துளை/தடி இடைமுகம், போர்ட் நிலை மற்றும் மவுண்டிங் பேட்டர்ன்

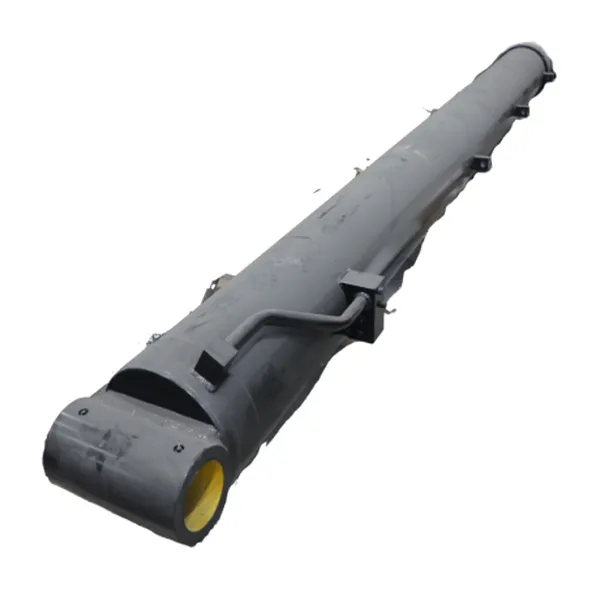

Crane luffing hydraulic cylinder product view
தயாரிப்பு காட்சி - சிலிண்டர் உடல் மற்றும் கம்பி அசெம்பிளி

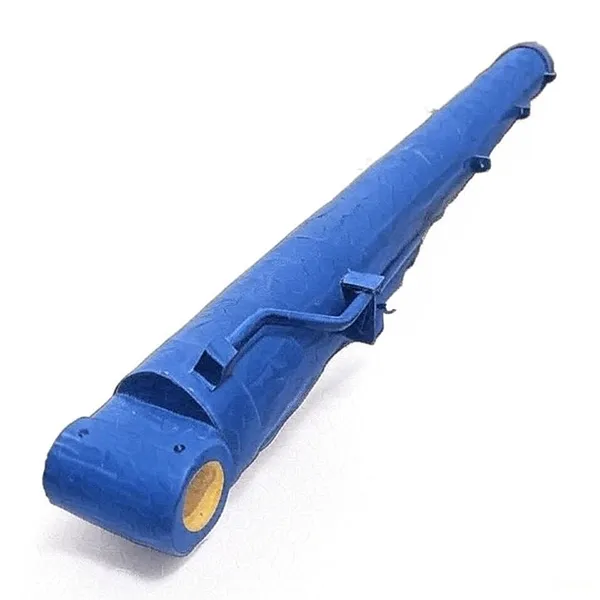

Crane luffing hydraulic cylinder detail
போர்ட் மற்றும் சீல் விவரம் — 2-M27×2 மற்றும் 4-G1/4 இடைமுகம்

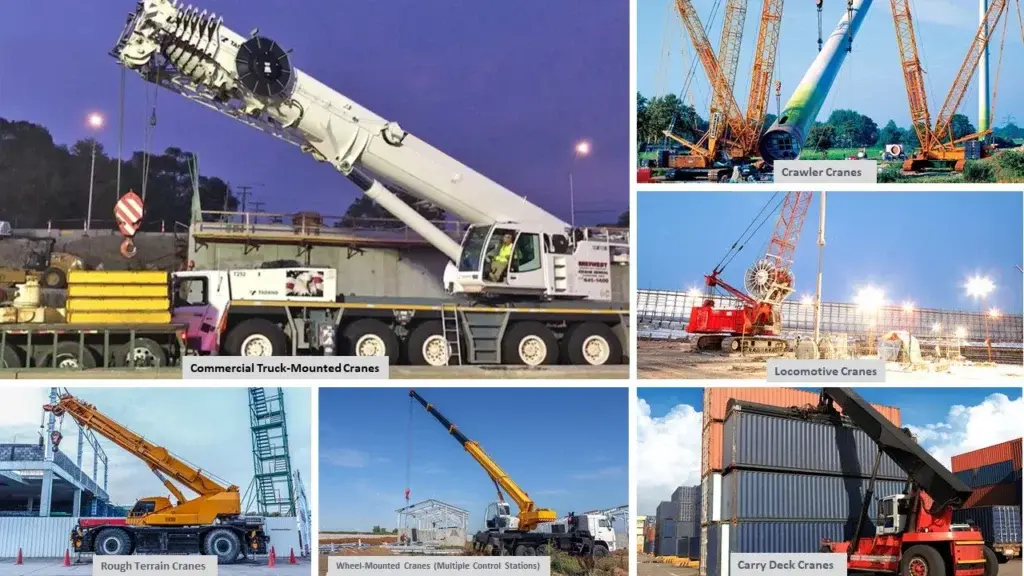

Crane luffing hydraulic cylinder application
பயன்பாட்டுக் குறிப்பு — மொபைல் கிரேன் லஃபிங் சர்க்யூட்டில் பொருத்தப்பட்டுள்ளது

கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர்கள் எங்கே பயன்படுத்தப்படுகின்றன

01

மொபைல் கிரேன்கள்

டிரக்கில் ஏற்றப்பட்ட மற்றும் அனைத்து நிலப்பரப்பு மொபைல் கிரேன்களில் பூம் கோணக் கட்டுப்பாடு. முழு சுமையின் கீழ் ஏற்றத்தை உயர்த்த மற்றும் வைத்திருக்க தேவையான உந்துதலைக் கையாளுகிறது.

02

துறைமுக இயந்திரங்கள்

உப்பு-தெளிப்பு சூழலில் கப்பல்-கரை மற்றும் யார்ட் கிரேன்கள். டிரிபிள் முற்போக்கான முத்திரை மற்றும் கடினமான குரோம் முலாம் ஆகியவை கடலோர நடவடிக்கைகளில் பராமரிப்பு சுழற்சியை நீட்டிக்கிறது.

03

காற்றாலை ஆற்றல் உபகரணங்கள்

நிறுவல் மற்றும் பராமரிப்பு கப்பல்களில் கிரேன் பூம் லஃபிங். அதிக உந்துதல் நிலைத்தன்மை மற்றும் மைக்ரான்-நிலை சர்வோ கட்டுப்பாட்டு பொருள் கடல் துல்லியமான நிலைப்படுத்தல்.

04

கனரக பொறியியல் மற்றும் உலோகம்

உயர் வெப்பநிலை மற்றும் தூசி நிலைகளில் தொழில்துறை தூக்கும் உபகரணங்கள். ஆற்றல் சேமிப்பு சுற்று நீண்ட ஷிப்ட்களில் எரிபொருள் அல்லது பேட்டரி நுகர்வு குறைக்கிறது.

ஆர்டர் விவரக்குறிப்பு தாள்

குறிப்பு மாதிரி
ZXSTC1000S.2.5-00
நிகழ் நேர டைனமிக் உந்துதல்
3000 கி.என்
வேலை அழுத்தம்
32 எம்.பி.ஏ
துளை விட்டம்
Φ320 மிமீ (தனிப்பயன் Φ50-500 மிமீ கிடைக்கிறது)
கம்பி விட்டம்
Φ280 மிமீ
பக்கவாதம்
4000 மி.மீ
நிறுவல் தூரம்
4750 மி.மீ
அலகு எடை
1522 கிலோ
போர்ட் / இடைமுகம்
2-M27×2 மற்றும் 4-G1/4
உடலைப் பிணைத்தல்
7-பாஸ் டை-ஃபோர்ஜ் ஏவியேஷன்-கிரேடு அலாய் ஸ்டீல், இரட்டை வயது ≥1250 MPa இழுவிசை வலிமை
சர்வோ கட்டுப்பாடு
ஒருங்கிணைந்த எலக்ட்ரோ-ஹைட்ராலிக் சர்வோ, மேக்னடோஸ்டிரிக்டிவ் சென்சார் ±0.03 மிமீ துல்லியம், அதி-குறைந்த வேகம் 0.08 மிமீ/வி
சீல் வைத்தல்
டிரிபிள் புரோகிராசிவ் சீல், ஜெர்மனி பெர்ஃப்ளூரோஎதர் கூட்டு பிரதான வளையம், 5 μm படி தூசி உதடு
ஆற்றல் சேமிப்பு
வேறுபட்ட அலைவீச்சு சுற்று, 35% குறைவான சுமை இல்லாத எண்ணெய் சுழற்சி, 28% குறைந்த கணினி ஆற்றல் நுகர்வு
பராமரிப்பு சுழற்சி
5000 மணிநேரம் பராமரிப்பு இல்லாதது
தனிப்பயனாக்கம்
முழு-ஸ்பெக் தனிப்பயன் போர் Φ50-500 மிமீ, OEM பேக்கேஜிங் மற்றும் தனியார் லேபிள்
MOQ
ஒரு மாதிரிக்கு 5 அலகுகள்
மொத்த முன்னணி நேரம்
45-60 நாட்களுக்குப் பிறகு டெபாசிட் மற்றும் டிராயிங் ஒப்புதல்
மேற்கோள் அடிப்படையில்
கிரேன் மாதிரி மற்றும் டன்னேஜ், உந்துதல் தேவை, துளை/ஸ்ட்ரோக் விவரக்குறிப்பு, போர்ட் அளவு, அளவு, இலக்கு துறைமுகம்

Raydafon மூலம் உங்கள் ஆர்டர் எவ்வாறு நகர்கிறது

  1. 01

    விண்ணப்ப சுருக்கம்

    கிரேன் மாதிரி மற்றும் டன்னேஜ், தேவையான உந்துதல், துளை/ஸ்ட்ரோக் விவரக்குறிப்பு, போர்ட் அளவு, அளவு மற்றும் இலக்கு போர்ட் ஆகியவற்றை அனுப்பவும்.

  2. 02

    மாதிரி தேர்வு மற்றும் மேற்கோள்

    குறிப்பு மாதிரி பொருந்துமா அல்லது தனிப்பயன் உருவாக்கம் தேவையா என்பதை Raydafon உறுதிப்படுத்துகிறது. FOB Ningbo மேற்கோள் முன்னணி நேரத்துடன் வழங்கப்படுகிறது.

  3. 03

    வரைதல் ஒப்புதல்

    தனிப்பயன் உருவாக்கங்களுக்கு, Raydafon ரிவர்ஸ்-இன்ஜினீயர்ஸ் OEM பகுதியை உருவாக்குகிறது, ஒரு மாதிரியை உருவாக்குகிறது மற்றும் வாங்குபவருடன் துளை, பக்கவாதம், நிறுவல் தூரம் மற்றும் போர்ட் பரிமாணங்களை உறுதிப்படுத்துகிறது.

  4. 04

    மோசடி மற்றும் வெப்ப சிகிச்சை

    7-பாஸ் டை ஃபோர்ஜிங் மற்றும் டபுள்-ஏஜிங் ஹீட் ட்ரீட்மென்ட் உடலை 1250 MPa இழுவிசை வலிமைக்கு மேல் உறுதிப்படுத்துகிறது. ஹானிங் மற்றும் ஹார்ட் குரோம் முலாம் தொடர்ந்து.

  5. 05

    சட்டசபை மற்றும் அழுத்தம் சோதனை

    பிஸ்டன், சீல்ஸ், சர்வோ மாட்யூல் மற்றும் பஃபர் ஆகியவை கூடியிருக்கின்றன. சிலிண்டர் 32 MPa இல் அழுத்தம்-சோதனை செய்யப்படுகிறது மற்றும் மென்மை மற்றும் சர்வோ பதிலுக்காக ஸ்ட்ரோக்-சோதனை செய்யப்படுகிறது.

  6. 06

    பேக்கிங் மற்றும் ஏற்றுமதி

    சிலிண்டர்கள் துரு எதிர்ப்பு எண்ணெய் மற்றும் பாதுகாப்பு முனை தொப்பிகளுடன் வலுவூட்டப்பட்ட மர உறைகளில் நிரம்பியுள்ளன. பேக்கிங் பட்டியல், விலைப்பட்டியல் மற்றும் ஆய்வு அறிக்கையுடன் கடல், விமானம் அல்லது எக்ஸ்பிரஸ் மூலம் அனுப்பப்பட்டது.

ஆவணம் மற்றும் தர ஆதரவு

  • ✓
    பொருள் சான்றிதழ்

    உடல் அலாய் ஸ்டீல் சான்றிதழ், இரட்டை வயதான வெப்ப சிகிச்சை பதிவு, ஒவ்வொரு கப்பலுக்கும் சீல் கலவை தரவு தாள் வழங்கப்படுகிறது.

  • ✓
    அழுத்தம் சோதனை அறிக்கை

    ஒவ்வொரு சிலிண்டரும் பேக்கிங் செய்வதற்கு முன் 32 MPa இல் அழுத்தத்தை சோதிக்கிறது. கசிவு, ஸ்ட்ரோக் மென்மை, சர்வோ ரெஸ்பான்ஸ் மற்றும் போர்ட் பொருத்துதல் ஆகியவை பதிவு செய்யப்பட்டுள்ளன.

  • ✓
    பரிமாண ஆய்வு பதிவு

    துளை, தடி, பக்கவாதம், நிறுவல் தூரம் மற்றும் போர்ட் பரிமாணங்கள் ஆர்டர் செய்யப்பட்ட விவரக்குறிப்பு அல்லது வாடிக்கையாளர் வரைபடத்திற்கு எதிராக பதிவு செய்யப்பட்டுள்ளன.

  • ✓
    ஏற்றுமதி பேக்கிங்

    துரு எதிர்ப்பு எண்ணெய் மற்றும் பாதுகாப்பு முனை தொப்பிகளுடன் வலுவூட்டப்பட்ட மர வழக்கு. பெரிய சிலிண்டர் பேட்ச்கள் பலகை மற்றும் கடல் சரக்குக்காக கட்டப்பட்டுள்ளன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர் என்றால் என்ன?

ஒரு கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர் என்பது மொபைல் கிரேனில் ஏற்றம் கோணத்தைக் கட்டுப்படுத்தும் ஹைட்ராலிக் கூறு ஆகும். லஃபிங் என்பது ஏற்றத்தை உயர்த்துவது அல்லது குறைப்பதைக் குறிக்கிறது, மேலும் சிலிண்டர் இந்த இயக்கத்தை இரட்டை-செயல்படும் பல-நிலை தொலைநோக்கி வடிவமைப்பு மூலம் இயக்குகிறது. இது எதிர் எடை சிலிண்டர் மற்றும் அவுட்ரிகர் சிலிண்டருடன் மொபைல் கிரேன்களில் உள்ள முக்கிய சிலிண்டர்களில் ஒன்றாகும்.

குறிப்பு மாதிரி மற்றும் அதன் உந்துதல் என்ன?

குறிப்பு மாதிரி ZXSTC1000S.2.5-00 உடன் 3000 kN நிகழ்நேர டைனமிக் த்ரஸ்ட், 32 MPa வேலை அழுத்தம், Φ320 மிமீ துளை, Φ280 மிமீ ராட், 4000 மிமீ ஸ்ட்ரோக், 4750 மிமீ நிறுவல் தூரம் மற்றும் 1522 கிலோ அலகு எடை. OEM கிரேன் பிராண்டுகளுக்கான தனிப்பயன் போர் மற்றும் ஸ்ட்ரோக்கை Raydafon ஆதரிக்கிறது.

என்ன பொருள் மற்றும் மோசடி செயல்முறை பயன்படுத்தப்படுகிறது?

சிலிண்டர் பாடி 7-பாஸ் டை-ஃபோர்ஜ் செய்யப்பட்ட ஏவியேஷன்-கிரேடு ஹை-ஸ்ட்ரென்ட் அலாய் ஸ்டீலில் இருந்து, பின்னர் 1250 MPa க்கு மேல் இழுவிசை வலிமையை நிலைநிறுத்த இரட்டை வயதுடையது. 3000 kN த்ரஸ்ட் சிலிண்டரில் தொடர்ச்சியான லிப்ட் சுழற்சிகள் இயங்கும் வழக்கமான காஸ்டிங் அல்லது எந்திரத்துடன் ஒப்பிடும்போது இந்த மோசடி செயல்முறை தானிய அமைப்பு மற்றும் சோர்வு ஆயுளை மேம்படுத்துகிறது.

சர்வோ கட்டுப்பாடு எவ்வளவு துல்லியமானது?

Raydafon ஆனது ஏவியேஷன்-கிரேடு சர்வோ வால்வு கோர்கள் மற்றும் ±0.03 மிமீ துல்லியம் கொண்ட ஒரு காந்தவியல் டிஸ்ப்ளேஸ்மென்ட் சென்சார் கொண்ட ஒருங்கிணைந்த எலக்ட்ரோ-ஹைட்ராலிக் சர்வோ தொகுதியைப் பயன்படுத்துகிறது. இது 0.08 மிமீ/வி வேகத்தில் அதி-குறைந்த-வேக நிலையான செயல்பாட்டை ஆதரிக்கிறது, எனவே ஆபரேட்டர் ஸ்டிக்-ஸ்லிப் இல்லாமல் ஏற்றத்தை துல்லியமாக நிலைநிறுத்த முடியும்.

டிரிபிள் சீல் அமைப்பு எவ்வாறு செயல்படுகிறது?

மூன்று முற்போக்கான சீல் அமைப்பு மூன்று அடுக்குகளைக் கொண்டுள்ளது. பிரதான முத்திரையானது ஜெர்மனியில் இருந்து இறக்குமதி செய்யப்பட்ட ஒரு பெர்ஃப்ளூரோஎதர் ரப்பர் கலவை வளையமாகும், இது இருவழி அழுத்த இழப்பீட்டிற்காக இரட்டை உதடு வடிவமைப்பைக் கொண்டுள்ளது. நடுத்தர அடுக்கு 5 μm க்கும் அதிகமான திடமான துகள்களை இடைமறிக்கும் படியான தூசி உதட்டைப் பயன்படுத்துகிறது. வெளிப்புற அடுக்கு கூடுதல் வைப்பர் பாதுகாப்பை வழங்குகிறது. மாசு எதிர்ப்பு திறன் ஒற்றை உதடு முத்திரையை விட 40% அதிகம்.

ஆற்றல் சேமிப்பு வழிமுறை என்ன?

Raydafon ஒரு புதுமையான வேறுபட்ட அலைவீச்சு சுற்றுகளைப் பயன்படுத்துகிறது, இது சுமை இல்லாத நிலையில் ஹைட்ராலிக் எண்ணெய் சுழற்சி அளவை 35% குறைக்கிறது. உயர் திறன் கொண்ட நிரந்தர காந்த ஒத்திசைவான மோட்டார் பம்ப் குழுவுடன் இணைந்து, பாரம்பரிய தீர்வுடன் ஒப்பிடும்போது கணினி விரிவான ஆற்றல் நுகர்வு 28% குறைக்கப்படுகிறது.

பராமரிப்பு சுழற்சி மற்றும் தனிப்பயனாக்குதல் வரம்பு என்ன?

சிலிண்டர் உப்பு தெளிப்பு மற்றும் தூசி சூழலில் 5000 மணிநேர பராமரிப்பு இல்லாத சுழற்சிக்காக வடிவமைக்கப்பட்டுள்ளது. Raydafon Φ50 mm முதல் Φ500 mm வரையிலான சிலிண்டர் துளை விட்டம் மற்றும் OEM பேக்கேஜிங் மற்றும் தனிப்பட்ட லேபிளின் முழு-ஸ்பெக் தனிப்பயனாக்கலை ஆதரிக்கிறது. MOQ என்பது ஒரு மாடலுக்கு 5 அலகுகள்.

மேற்கோளை எவ்வாறு கோருவது?

உங்கள் கிரேன் மாதிரி மற்றும் டன்னேஜ், தேவையான உந்துதல், துளை/ஸ்ட்ரோக் விவரக்குறிப்பு, போர்ட் அளவு, அளவு மற்றும் இலக்கு போர்ட் ஆகியவற்றை அனுப்பவும். Raydafon மாடலை உறுதிப்படுத்தும் அல்லது தனிப்பயன் கட்டமைப்பை வடிவமைக்கும், பின்னர் முன்னணி நேரம் மற்றும் பேக்கிங் விவரங்களுடன் FOB Ningbo மேற்கோளை வழங்கும்.

தனிப்பயன் கிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர்களை பெற தயாரா?

உங்கள் கிரேன் மாடல் மற்றும் டன்னேஜ், தேவையான உந்துதல், போர்/ஸ்ட்ரோக் விவரக்குறிப்பு மற்றும் ஆர்டர் அளவு ஆகியவற்றை அனுப்பவும். Raydafon மாடலை உறுதிப்படுத்தும் அல்லது தனிப்பயன் கட்டமைப்பை வடிவமைக்கும், பின்னர் முன்னணி நேரம் மற்றும் பேக்கிங் விவரங்களுடன் FOB Ningbo மேற்கோளை வழங்கும்.
