கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர்
  • கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர்கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர்
  • கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர்கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர்

கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர்

கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர்மொபைல் கிரேன்கள் மற்றும் துறைமுக உபகரணங்களுக்கு. ஏற்றத்தாழ்வை ±1°க்குள் வைத்திருக்கவும், ஏற்றத்தாழ்வு நிறுத்தங்களை குறைக்கவும் எதிர் எடை தொகுதியை நிகழ்நேரத்தில் நகர்த்துகிறது. QAY220-வகுப்பு 200-220 t அனைத்து நிலப்பரப்பு கிரேன்களுக்காக கட்டப்பட்டது.

சலிப்புΦ200 மிமீ· கம்பிΦ100 மிமீ· பக்கவாதம்180 மி.மீ· வேலை அழுத்தம்25/40 MPa· எடை124 கிலோ· வரைதல் எண்.QAY220.12/13A-00· 35CrMo-வகுப்பு அலாய் ஸ்டீல் · ISO 9001 தொழிற்சாலை · MOQ 1 pc · Custom Stroke கிடைக்கிறது · 24 மணி நேரத்திற்குள் மேற்கோள்.

போர் Φ200 · ராட் Φ100 · 25/40 MPa · OEM தொழிற்சாலை

கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர்மொபைல் கிரேன்கள் மற்றும் துறைமுக உபகரணங்கள் - தனிப்பயன் ஸ்ட்ரோக், 24-மணிநேர மேற்கோள்

ரேடாஃபோன் கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டரை உற்பத்தி செய்கிறது, இது சுமை நகரும் போது உங்கள் ஏற்றத்தை சமநிலையில் வைத்திருக்கும். குரோம் பூசப்பட்ட அல்லது அரிப்பு எதிர்ப்பு மேற்பரப்பு சிகிச்சையுடன் கூடிய அதிக வலிமை கொண்ட அலாய் ஸ்டீலில் இருந்து கட்டப்பட்டது, இது நிலையான விசை வெளியீடு, ±1° பூம் ஸ்வே கட்டுப்பாடு மற்றும் 15% க்கும் அதிகமான ஆற்றல் சேமிப்பு மற்றும் வழக்கமான சிலிண்டர்களுக்கு சமமான சுமைகளை வழங்குகிறது. நிங்போ, சீனாவில் இருந்து தொழிற்சாலை நேரடி விநியோகம் — ISO 9001 செயல்முறை கட்டுப்பாடு, MOQ 1 துண்டு, தனிப்பயன் ஸ்ட்ரோக் மற்றும் மவுண்டிங் இடைமுகம் கிடைக்கிறது.

போர் (டி)
Φ200 மிமீ
கம்பி (d)
Φ100 மிமீ
பக்கவாதம் (எஸ்)
180 மி.மீ
தூரத்தை நிறுவவும்
530 மி.மீ
வேலை அழுத்தம்
25/40 MPa
எடை
124 கிலோ
வரைதல் எண்.
QAY220.12/13A-00
MOQ
1 துண்டு

உங்கள் கிரேனில் ஒரு கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர் என்ன செய்கிறது

எதிர் எடை ஹைட்ராலிக் சிலிண்டர் என்பது மொபைல் கிரேனின் எதிர் எடை அமைப்பின் மைய இயக்கி ஆகும். ஏற்றம் நீட்டும்போது, ​​கிரேனின் ஈர்ப்பு மையத்தை பாதுகாப்பான உறைக்குள் வைத்திருக்க சிலிண்டர் எதிர் எடைத் தொகுதியை நிகழ்நேரத்தில் நகர்த்துகிறது. இது இல்லாமல், கிரேன் ஒரு நிலையான எதிர் எடையை நம்பியுள்ளது - அதாவது லிப்ட் திறன் குறைக்கப்பட்டது அல்லது சேஸ் தேவையானதை விட கனமாக இருக்க வேண்டும்.

Raydafon இன் எதிர் எடை சிலிண்டர், சென்சார் அல்லது ஆபரேட்டர் சிக்னல்களை துல்லியமான எதிர் எடை பொசிஷனிங்கிற்கு மொழிபெயர்க்க கிரேனின் ஹைட்ராலிக் கட்டுப்பாட்டு அமைப்புடன் செயல்படுகிறது. இதன் விளைவாக சீரான பூம் இயக்கம், காற்று வீசும் நாட்களில் தூக்கும் போது குறைவான ஊசலாட்டம் மற்றும் ஏற்றத்தாழ்வு அலாரங்களில் இருந்து எதிர்பாராத ஷட் டவுன்கள் குறைவு. வாங்குபவர்களுக்கு ஆதாரம்தொழில்துறை ஹைட்ராலிக் சிலிண்டர்கள், இது சுழற்சி நேரம் மற்றும் பாதுகாப்பு விளிம்பை நேரடியாக பாதிக்கும் கூறு ஆகும்.

உங்கள் கிரேன் வேறுபட்ட எதிர் எடை செயல்பாட்டைப் பயன்படுத்தினால் - எடுத்துக்காட்டாக ஒரு லஃபிங் ஜிப் அமைப்பு - ஒப்பிடுககிரேன் லஃபிங் ஹைட்ராலிக் சிலிண்டர்அல்லது முழுமையாக உலாவவும்மொபைல் கிரேன் ஹைட்ராலிக் சிலிண்டர் வரம்புதேர்ந்தெடுக்கும் முன்.

கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர் விவரக்குறிப்புகள்

கீழே உள்ள நிலையான மாதிரியானது பெரும்பாலான 200-220 t மொபைல் கிரேன் எதிர் எடை அமைப்புகளை உள்ளடக்கியது. தனிப்பயன் போர், ஸ்ட்ரோக் மற்றும் மவுண்டிங் தூரம் ஆகியவை உள்ளன - உங்கள் வரைபடத்தை அனுப்பவும், 24 மணிநேரத்திற்குள் ஒரு அளவிலான பரிந்துரையை நாங்கள் வழங்குகிறோம்.

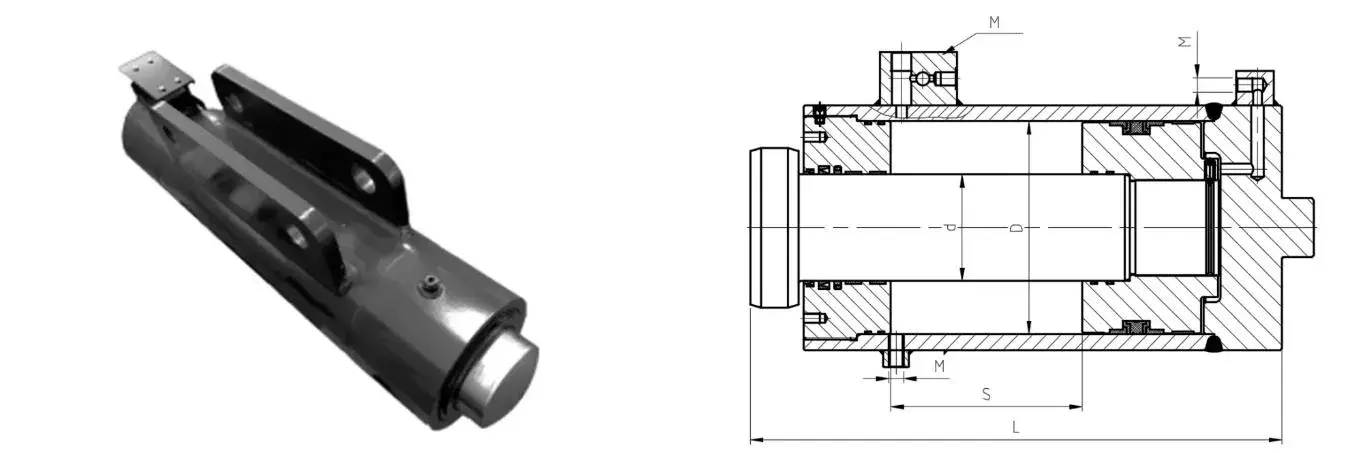

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர் பரிமாண வரைதல் — QAY220.12/13A-00

நிலையான கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர் - தொழில்நுட்ப தரவு
சிலிண்டர் பெயர் வரைதல் எண். போர் டி ராட் டி ஸ்ட்ரோக் எஸ் தூரம் எல் நிறுவவும் வேலை அழுத்தம் இடைமுகம் எம் எடை
எதிர் எடை ஹைட்ராலிக் சிலிண்டர் QAY220.12/13A-00 Φ200 மிமீ Φ100 மிமீ 180 மி.மீ 530 மி.மீ 25 MPa / 40 MPa 3-G1/4 · M20×1.5 · 2-M14×1.5 124 கிலோ
துளை Φ200 மிமீ கம்பி Φ100 மிமீ பக்கவாதம் 180 மிமீ 25/40 MPa 124 கிலோ QAY220.12/13A-00

உங்களுக்கு தேவையான அளவு இல்லையா? பிற கிரேன் டன்னேஜ் வகுப்புகளுக்கான தனிப்பயன் எதிர் எடை சிலிண்டர்களையும் நாங்கள் உருவாக்குகிறோம். போர், ஸ்ட்ரோக், பிரஷர் மற்றும் மவுண்டிங் இன்டர்ஃபேஸை அனுப்பவும் - அல்லது உங்கள் வரைபட எண்ணை அனுப்பவும் - எங்கள் பொறியாளர்கள் பொருத்தத்தை உறுதிப்படுத்துவார்கள்.

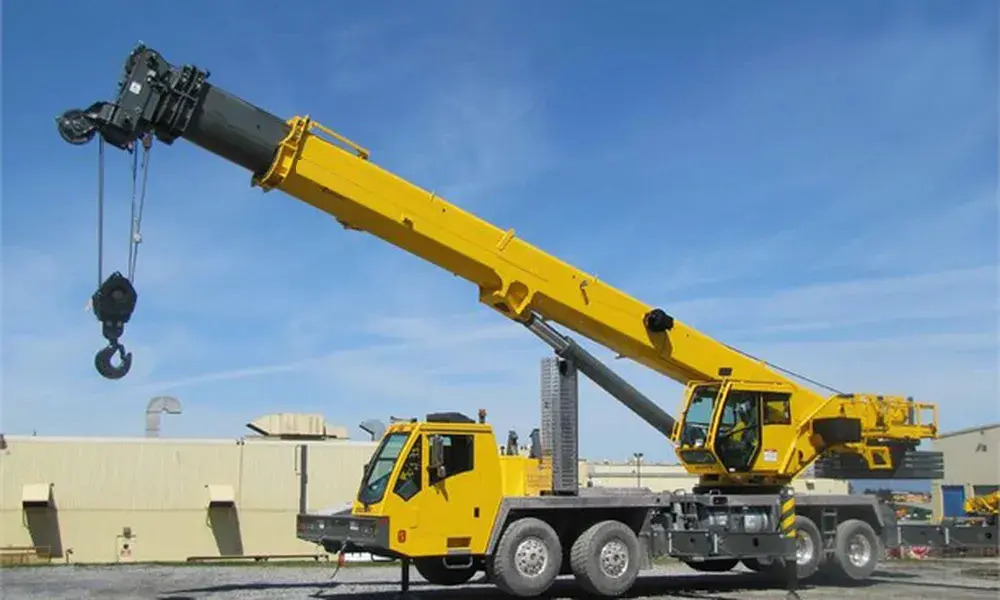

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

கொள்முதல் பொறியாளர்கள் ஏன் Raydafon எதிர் எடை சிலிண்டர்களைத் தேர்வு செய்கிறார்கள்

மூன்று வணிக காரணங்கள் மீண்டும் ஆர்டர்களை இயக்குகின்றன:நீண்ட சேவை இடைவெளி, குறைந்த பராமரிப்பு உழைப்பு மற்றும் முழு பக்கவாதம் முழுவதும் நிலையான சக்தி வெளியீடு.

01

அதிக வலிமை கொண்ட அலாய் ஸ்டீல் உடல்

தொடர்ச்சியான கடமையின் கீழ் உருமாற்றம் இல்லாமல் அதிக அழுத்தம் மற்றும் அதிக சுமைகளை எதிர்க்கிறது. மேற்பரப்பு குரோம் முலாம் அல்லது அரிப்பு எதிர்ப்பு பூச்சு ஈரப்பதமான, உப்பு-தெளிப்பு மற்றும் தூசி நிறைந்த தள நிலைமைகளைக் கையாளுகிறது.

02

துல்லியமான நிலைப்பாடு

மென்மையான தொலைநோக்கிக்கான கிரேனின் ஹைட்ராலிக் கட்டுப்பாட்டு அமைப்புடன் வேலை செய்கிறது - தூக்கும் போது விரைவான எதிர் எடை இடமாற்றம் மற்றும் நன்றாக வேலை செய்யும் போது மில்லிமீட்டர்-நிலை சமநிலை சரிசெய்தல்.

03

மாடுலர் நிறுவல்

பெரிய அளவிலான மாற்றம் இல்லாமல் இருக்கும் கிரேன் மவுண்டிங் பாயிண்ட்களுக்கு பொருந்துகிறது. முத்திரைகள் மற்றும் சேவை போர்ட்களை நிலையான கருவிகள் மூலம் அணுகலாம் - பெரும்பாலான முத்திரை மாற்றீடுகள் தளத்தில் 30 நிமிடங்களுக்குள் முடிவடையும்.

04

ஆற்றல் திறன்

வேலை நிலைமைகளுக்கு நிகழ்நேரத்தில் படை வெளியீடு சரிசெய்கிறது. சமமான வலிமையில் வழக்கமான சிலிண்டர்களுடன் ஒப்பிடுகையில், ஆற்றல் நுகர்வு 15% க்கும் அதிகமாக குறைக்கப்படுகிறது.

பயன்பாடுகள்: வாங்குபவர்கள் இந்த சிலிண்டர்களை நிறுவும் இடம்

சுமை அல்லது ஏற்றம் நிலை மாறும் போது ஒரு கிரேன் சமநிலையில் இருக்க வேண்டிய இடத்தில் எதிர் எடை ஹைட்ராலிக் சிலிண்டர் குறிப்பிடப்படுகிறது. வழக்கமான நிறுவல்கள் அடங்கும்:

துறைமுக கொள்கலன் கிரேன்கள் கப்பலில் இருந்து கரைக்கு செல்லும் கிரேன்கள் டவர் கிரேன்கள் அனைத்து நிலப்பரப்பு மொபைல் கிரேன்கள் கிராலர் கிரேன்கள் காற்றாலை நிறுவல் கிரேன்கள் கனரக உபகரணங்கள் மோசடி எஃகு அமைப்பு விறைப்பு முன் கட்டப்பட்ட கட்டிடம் தூக்குதல் கப்பல் கட்டும் கேன்ட்ரி கிரேன்கள்

தொடர்புடைய கிரேன் செயல்பாடு வேண்டுமா? முழுமையாக மதிப்பாய்வு செய்யவும்மொபைல் கிரேன் ஹைட்ராலிக் சிலிண்டர் தொடர்அல்லது திதொலைநோக்கி ஹைட்ராலிக் சிலிண்டர் வரம்புபூம் நீட்டிப்பு பயன்பாடுகளுக்கு.

தனிப்பயன் எதிர் எடை சிலிண்டர்கள் - OEM, தனியார் லேபிள் மற்றும் வரைதல் அடிப்படையிலான உற்பத்தி

Raydafon ஒரு OEM ஹைட்ராலிக் சிலிண்டர் உற்பத்தியாளர், வர்த்தக நிறுவனம் அல்ல. சீனாவின் நிங்போவில் உள்ள எங்களுடைய சொந்த ISO 9001 வசதிக்குள் தனிப்பயனாக்குதல் நடக்கிறது - அதே வரிசையில் எங்கள் நிலையான சிலிண்டர்களை உருவாக்குகிறது.

A

துளை மற்றும் தண்டு அளவு

Φ40 மிமீ முதல் Φ400 மிமீ வரை துளை. தனிப்பயன் விட்டம் மற்றும் மேற்பரப்பு கடினத்தன்மை கொண்ட கடினமான குரோம் பூசப்பட்ட கம்பி.

B

ஸ்ட்ரோக் & மவுண்டிங்

தனிப்பயன் ஸ்ட்ரோக் நீளம், நிறுவல் தூரம், பின் துளை, விளிம்பு அல்லது ட்ரன்னியன் தேவைக்கேற்ப மவுண்டிங்.

C

அழுத்தம் மற்றும் முத்திரைகள்

40 MPa மற்றும் அதற்கு மேல் வேலை அழுத்தம். உங்கள் இயக்க வெப்பநிலை மற்றும் திரவத்துடன் சீல் பிராண்டுகள் பொருந்தும்.

D

பூச்சு & குறியிடுதல்

குரோம் முலாம், அரிப்பு எதிர்ப்பு பூச்சு அல்லது ஓவியம். தனிப்பட்ட-லேபிள் பெயர்ப்பலகை மற்றும் குறியிடல் உள்ளது.

உங்கள் வேலை அழுத்தம், ஓட்டம் மற்றும் பெருகிவரும் இடைமுகத்துடன் PDF, DWG, DXF அல்லது STEP வரைபடத்தை அனுப்பவும். எங்கள் பொறியாளர்கள் 24 மணி நேரத்திற்குள் அளவுள்ள பரிந்துரை மற்றும் தொழிற்சாலை விலையைத் திருப்பித் தருவார்கள்.

தரக் கட்டுப்பாடு, சான்றிதழ்கள் மற்றும் 12-மாத உத்தரவாதம்

ஒவ்வொரு எதிர் எடை சிலிண்டரும் ஏற்றுமதிக்கு முன் ஆவணப்படுத்தப்பட்ட ஆய்வுப் பாதையைக் கடந்து செல்கிறது - வெளிநாட்டில் வாங்குபவர்கள் விற்பனையாளர் ஒப்புதல் மற்றும் உள்வரும் ஆய்வுக்கு ஆதாரம்.

  • ISO 9001 சான்றளிக்கப்பட்ட உற்பத்தி செயல்முறை
  • உள்வரும் எஃகு சரிபார்ப்பு மற்றும் வெப்ப-சிகிச்சை பதிவுகள்
  • போர் ஹானிங், ராட் குரோம் தடிமன் மற்றும் மேற்பரப்பு கடினத்தன்மை அறிக்கை
  • பேக்கிங் செய்வதற்கு முன் 1.5× மதிப்பிடப்பட்ட வேலை அழுத்தத்தில் அழுத்தம் சோதனை
  • சீல் பொருத்தம், பக்கவாதம் மற்றும் பெருகிவரும் பரிமாண ஆய்வு
  • உற்பத்தி குறைபாடுகளுக்கு எதிராக 12 மாத வரையறுக்கப்பட்ட உத்தரவாதம்

எப்படி ஆர்டர் செய்வது: MOQ, முன்னணி நேரம், பேக்கிங் மற்றும் ஷிப்பிங்

MOQ

1 துண்டு

நிலையான அளவுகள் 1 துண்டு இருந்து அனுப்பப்படும். OEM திட்டங்களுக்கு 20 துண்டுகளிலிருந்து தொகுதி விலை.

முன்னணி

15 - 30 நாட்கள்

வரைதல் உறுதிப்படுத்தல் மற்றும் வைப்பு பிறகு. தனிப்பயன் வடிவமைப்புகள் 45 நாட்களுக்கு நீட்டிக்கப்படலாம்.

பேக்

மர வழக்கு

VCI எதிர்ப்பு துரு படம், டெசிகாண்ட், பெரிய துளைகளுக்கான தனிப்பயன் தட்டு. ஏற்றுமதி-தரமான பேக்கேஜிங்.

கப்பல்

கடல் / காற்று / எக்ஸ்பிரஸ்

EXW, FOB, CIF மற்றும் DDP விதிமுறைகள். முழு ஏற்றுமதி ஆவணங்கள்: CI, PL, CO, படிவம் A/E, பொருள் சான்றிதழ்.

கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டர் — வாங்குபவர் அடிக்கடி கேட்கப்படும் கேள்விகள்

கிரேன் எதிர் எடை ஹைட்ராலிக் சிலிண்டரின் செயல்பாடு என்ன?

ஏற்றம் நீட்டும்போது அல்லது சுமை நகரும்போது பாதுகாப்பான உறைக்குள் கிரேனின் ஈர்ப்பு மையத்தை வைத்திருக்க இது எதிர் எடைத் தொகுதியை உண்மையான நேரத்தில் நகர்த்துகிறது. இது ஒரு இலகுவான சேஸிஸ் அதே சுமையை உயர்த்த அனுமதிக்கிறது, ஏற்றம் ஸ்வே குறைக்கிறது மற்றும் ஏற்றத்தாழ்வு அலாரங்களால் ஏற்படும் பணிநிறுத்தங்களை நீக்குகிறது.

உங்கள் கிரேன் எதிர் எடை சிலிண்டரின் நிலையான விவரக்குறிப்பு என்ன?

துளை Φ200 மிமீ, தடி Φ100 மிமீ, ஸ்ட்ரோக் 180 மிமீ, நிறுவல் தூரம் 530 மிமீ, வேலை அழுத்தம் 25 MPa மற்றும் 40 MPa, இடைமுகம் 3-G1/4 · M20×1.5 · 2-M14×1.5, எடை 124 கிலோ. வரைதல் எண் QAY220.12/13A-00.

துளை, பக்கவாதம் மற்றும் மவுண்டிங் இடைமுகத்தை உங்களால் தனிப்பயனாக்க முடியுமா?

ஆம். Φ40 மிமீ முதல் Φ400 மிமீ வரை துளை, தனிப்பயன் ஸ்ட்ரோக் மற்றும் நிறுவல் தூரம், பின் போர் அல்லது ஃபிளேன்ஜ் மவுண்டிங் மற்றும் தேவையான இடைமுக நூல் ஆகியவற்றைக் கொண்டு தனிப்பயன் எதிர் எடை சிலிண்டர்களை உருவாக்குகிறோம். PDF, DWG, DXF அல்லது STEP வரைபடத்தை அனுப்பவும், நாங்கள் 24 மணி நேரத்திற்குள் மேற்கோள் காட்டுவோம்.

அதிகபட்ச வேலை அழுத்தம் என்ன?

நிலையான மாதிரியானது 25 MPa தொடர்ச்சியான மற்றும் 40 MPa உச்சம் என மதிப்பிடப்பட்டுள்ளது. பொருத்தப்பட்ட சீல் தேர்வு மற்றும் தடி குரோம் தடிமன் ஆகியவற்றுடன் கோரிக்கையின் பேரில் அதிக அழுத்த மதிப்பீடுகள் கிடைக்கின்றன.

MOQ, முன்னணி நேரம் மற்றும் உத்தரவாதம் என்றால் என்ன?

நிலையான அளவுகளுக்கான MOQ 1 துண்டு. உறுதிசெய்தல் மற்றும் டெபாசிட் செய்த பிறகு 15-30 நாட்கள் முன்னணி நேரம். உற்பத்தி குறைபாடுகளுக்கு எதிராக 12 மாத வரையறுக்கப்பட்ட உத்தரவாதம். ஒவ்வொரு ஏற்றுமதிக்கும் முழு ஏற்றுமதி ஆவணங்கள் வழங்கப்படும்.

எந்த கிரேன் மாதிரிகள் இந்த எதிர் எடை சிலிண்டரைப் பயன்படுத்துகின்றன?

இது QAY220-வகுப்பு மொபைல் கிரேன்கள் மற்றும் அதற்கு சமமான 200-220 t ஆல்-டெரெய்ன் கிரேன்களுக்காக வடிவமைக்கப்பட்டுள்ளது. மற்ற டன்னேஜ் வகுப்புகளுக்கு எதிர் எடை சிலிண்டர்களையும் நாங்கள் வழங்குகிறோம் - உங்கள் கிரேன் மாடல் மற்றும் டிராயிங் எண்ணை ஒரு பொருந்தக்கூடிய சோதனைக்கு அனுப்பவும்.

ஏற்கனவே உள்ள கிரேனில் எதிர் எடை சிலிண்டரை எவ்வாறு நிறுவுவது?

சிலிண்டர் ஒரு மாடுலர் மவுண்டிங் வடிவமைப்பைப் பயன்படுத்துகிறது, இது பெரிய மாற்றமின்றி இருக்கும் கிரேன் மவுண்டிங் புள்ளிகளுக்கு பொருந்தும். ஆர்டர் செய்வதற்கு முன் மவுண்டிங் பின் விட்டம், நிறுவல் தூரம் மற்றும் ஹைட்ராலிக் இடைமுகம் ஆகியவற்றை உறுதிப்படுத்தவும். விரிவான நிறுவல் வரைபடங்கள் ஏற்றுமதியுடன் வழங்கப்படுகின்றன. டெலிவரிக்கு முன் உங்கள் நிறுவல் திட்டத்தை எங்கள் பொறியாளர்கள் மதிப்பாய்வு செய்யலாம்.

மொத்தமாக ஆர்டர் செய்வதற்கு முன் நான் ஒரு மாதிரியை ஆர்டர் செய்யலாமா?

ஆம். நிலையான அளவுகளுக்கு மாதிரி ஆர்டர்கள் ஏற்றுக்கொள்ளப்படுகின்றன. மாதிரி செலவு மற்றும் சரக்கு தனித்தனியாக மேற்கோள் காட்டப்பட்டு, முதல் மொத்த ஆர்டருக்கு எதிராக வரவு வைக்கப்படும்.

கிரேன் எதிர் எடை சிலிண்டர் மேற்கோளைக் கோரவும்

உங்கள் கிரேன் மாதிரி, வரைதல் எண் அல்லது வேலை அழுத்தத்தை அனுப்பவும். எங்கள் பொறியாளர்கள் 24 மணி நேரத்திற்குள் ஒரு அளவு பரிந்துரை மற்றும் தொழிற்சாலை விலையுடன் பதிலளிப்பார்கள்.
