WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள்
  • WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள்WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள்
  • WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள்WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள்

WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள்

WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள் - 13 சட்ட அளவுகள் (40-250), விகிதங்கள் 5:1 முதல் 100:1 வரை, வெளியீட்டு முறுக்கு 15-2,500 N·m, உள்ளீட்டு சக்தி 0.12-15 kW, கட்டாய உயவு கொண்ட IP65 வார்ப்பிரும்பு வீடு. புழு சக்கரம் அணைக்கப்பட்டு HRC 58-62 க்கு தரையிறக்கப்பட்டது; இரட்டை உதடு முத்திரை மாவு தூசி, வயல் வண்டல் மற்றும் கழுவும் நீரை கியர் குழிக்கு வெளியே வைத்திருக்கும். ஃபுட், ஃபிளேன்ஜ் மற்றும் ஹாலோ-ஷாஃப்ட் மவுண்டிங் கிடைக்கின்றன, மேலும் அவுட்புட் ஷாஃப்ட்டை உங்கள் தற்போதைய மோட்டாருடன் பொருத்துவதற்கு இயந்திரமாக்க முடியும். உங்கள் உள்ளீட்டு சக்தி, தேவையான விகிதம் மற்றும் மோட்டார் ஃபிளேன்ஜ் ஆகியவற்றை அனுப்பவும் - 24 மணிநேரத்திற்குள் பொருந்திய சட்டகம், பரிமாண வரைதல் மற்றும் தொழிற்சாலை-நேரடி மேற்கோள் ஆகியவற்றை நாங்கள் திருப்பித் தருகிறோம்.
4050607080100120135147155175200250

WPDA தொடர் வார்ம் கியர்பாக்ஸ்கள் — விகிதங்கள் 5:1 முதல் 100:1, 15–2,500 N·m, IP65 காஸ்ட் அயர்ன் ஹவுசிங்

மிக்சி, கன்வேயர், பேக்கிங் லைன் அல்லது பண்ணை கருவிக்கு புழு குறைப்பான் மூலம் நீங்கள் வாங்கினால், அந்த மூன்று எண்கள் விகிதம், வெளியீட்டு முறுக்கு மற்றும் மோட்டார் ஃபிளேன்ஜ் ஆகியவை பொருந்துமா என்பதை முடிவு செய்யுங்கள். WPDA தொடர் பதின்மூன்றில் உள்ள மூன்றையும் உள்ளடக்கியது 40 முதல் 250 வரையிலான சட்ட அளவுகள், 0.12 kW முதல் 15 kW வரை உள்ளீட்டு சக்தி மற்றும் IP65 ஐ வைத்திருக்கும் ஒரு வார்ப்பிரும்பு வீடு கழுவுதல் மற்றும் தூசி. அட்டவணையைத் திறக்காமல் உங்கள் கடமைக்கு ஒரு சட்டத்தை பொருத்த கீழே உள்ள அட்டவணைகள் உங்களை அனுமதிக்கின்றன.

விவரக்குறிப்பு ஸ்னாப்ஷாட்

  • சட்ட அளவுகள்40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • உள்ளீட்டு சக்தி0.12 kW - 15 kW
  • குறைப்பு விகிதம்5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • வெளியீட்டு முறுக்கு15 N·m – 2,500 N·m
  • வீட்டுவசதிஅதிக வலிமை கொண்ட வார்ப்பிரும்பு, தாக்கம் மற்றும் சிதைவை எதிர்க்கும்
  • புழு சக்கரம்தணிந்த மற்றும் தரையில், பல் மேற்பரப்பு HRC 58-62
  • பாதுகாப்புIP65 — இரட்டை உதடு முத்திரை மற்றும் தூசிப்புகா எலும்புக்கூடு எண்ணெய் முத்திரை
  • மவுண்டிங்கால், விளிம்பு அல்லது வெற்று தண்டு; வெளியீட்டு தண்டு உங்கள் மோட்டருக்கு இயந்திரம்
  • லூப்ரிகேஷன்கட்டாய லூப்ரிகேஷன் சர்க்யூட், 24/7 ட்யூட்டியில் 60 °C க்கும் குறைவான சம்ப்

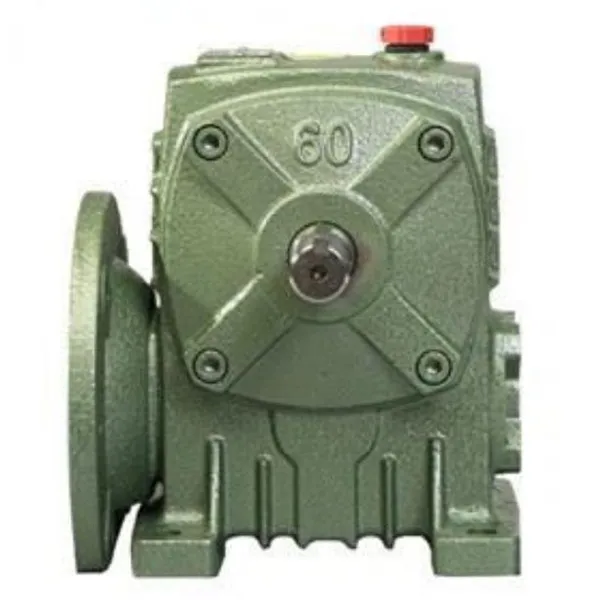

WPDA Series Worm Gearboxes — cast iron housing worm reducer
WPDA வார்ம் கியர்பாக்ஸ் - வார்ப்பிரும்பு வீடு, விளிம்பில் பொருத்தப்பட்ட உள்ளீடு, வெற்று அல்லது திடமான வெளியீட்டு தண்டு.

WPDA எங்கே பொருந்தும்

உணவு பதப்படுத்துதல் & கலவை

மோட்டார் நிற்கும் போது சுய-பூட்டுதல் துடுப்பை வைத்திருக்கும்

WPDA-70 இல் 40:1 விகிதமானது ஒரு பெரிய கொள்ளளவு கொண்ட கலவை துடுப்பை நிறுத்தாமல் சுமையின் கீழ் தொடங்க அனுமதிக்கிறது. எப்போது கோடு நின்றுவிடுகிறது, சுய-பூட்டுதல் புழு வடிவியல் துடுப்பை அதன் சொந்த எடையின் கீழ் கைவிடாமல் தடுக்கிறது. தி இரட்டை உதடு முத்திரை மாவு தூசியை எண்ணெயில் இருந்து வெளியேற்றுகிறது, எனவே சேவை இடைவெளி சுமார் ஆறு மாதங்களுக்கு நகரும்.

கழிவு நீர் மற்றும் வரிசைப்படுத்துதல்

வார்ப்பிரும்பு வீடுகள் மற்றும் ஈரப்பதத்திற்கு எதிராக இரட்டை உதடு முத்திரை

ஒரு கழிவுநீர் அல்லது குப்பை வரிசைப்படுத்தும் ஆலையில், தேய்ந்த உதடு முத்திரையைத் தாண்டி எண்ணெய் கசிவு என்பது தாங்கு உருளைகளைக் கொல்லும். WPDA-100 துருப்பிடிக்காத வார்ப்பிரும்பு வீடு மற்றும் இரட்டை உதடு முத்திரையைப் பயன்படுத்துகிறது; சுற்றிலும் இருந்து இயக்க இரைச்சல் குறைகிறது 80 dB முதல் 62 dB வரை, இது குடியிருப்பு மண்டலங்களில் இரவு ஷிப்ட்களில் முக்கியமானது.

விவசாய இயந்திரங்கள்

60:1 விகிதம் ஒரு அறுவடை இயந்திரத்தில் டிரம் முறுக்கு மூன்று மடங்கு

ஒரு ஒருங்கிணைந்த த்ரஷிங் டிரம்மில், 60:1 WPDA-80 மோட்டார் முறுக்குவிசையை சுமார் மூன்று மடங்கு உயர்த்தி, கதிரடிப்பதை மேம்படுத்துகிறது. செயல்திறன் சுமார் 25%. வெற்று தண்டு நேராக இருக்கும் டிரைவ் ஷாஃப்ட் மீது ஏற்றப்படுகிறது, எனவே சட்டகம் மறு இயந்திரம் தேவையில்லை. IP65 கியர் குழிக்கு வெளியே வயல் மண் மற்றும் மழையைத் தடுக்கிறது.

தளவாடங்கள் & தூக்குதல்

வலது கோண அமைப்பு 30% நிறுவல் இடத்தை சேமிக்கிறது

தானியங்கு வரிசையாக்கக் கோடுகள் மற்றும் தூக்கும் தளங்களில், வலது கோண புழு அமைப்பு மோட்டாரை அருகில் உட்கார வைக்கிறது. அதற்குப் பின்னால் இயக்கப்படும் தண்டு. ஒரு 25:1 WPDA-60, பார்சல் வரிசைப்படுத்துவதற்குப் போதுமான சிறந்த நிலையை அளிக்கிறது ஒரு சர்வோ இல்லாமல். அவுட்புட் ஷாஃப்ட்கள் முழு பரிமாற்றத்தைத் தவிர்த்து, இறக்குமதி செய்யப்பட்ட மோட்டார்களைப் பொருத்துவதற்கு இயந்திரமாக்கப்படலாம் இடமாற்று. பார்க்கவும்WP தொடர் புழு கியர்பாக்ஸ்குறைந்த விகித கடமைகளுக்கான வரம்பு.

தேர்வு அட்டவணை - சக்தி, விகிதம் மற்றும் எடை

சட்ட அளவு விரைவான குறிப்பு - பெயரளவு உள்ளீட்டு சக்தி மற்றும் எடை
அளவு உள்ளீட்டு சக்தி (kW) விகித வரம்பு எடை (கிலோ)
40 0.12 5:1 - 80:1 5
50 0.18 5:1 - 80:1 8
60 0.37 5:1 - 80:1 11
70 0.37 - 0.75 5:1 - 80:1 17
80 0.75 - 1.5 5:1 - 80:1 22
100 1.5 5:1 - 80:1 38
120 2.2 - 3.0 5:1 - 80:1 64
135 3.0 - 4.0 5:1 - 80:1 85
147 3.0 - 4.0 5:1 - 80:1 105
155 5.5 5:1 - 80:1 118
175 5.5 - 7.5 5:1 - 80:1 165
200 11.0 5:1 - 80:1 236
250 11.0 - 15.0 5:1 - 80:1 396

வெளியீட்டு முறுக்கு 15 N·m அளவு 40 முதல் 2,500 N·m அளவு 250 இல் பரவுகிறது. உங்கள் கடமைக்கு ஒன்பதுக்கு வெளியே விகிதம் தேவைப்பட்டால் நிலையான படிகள், அருகிலுள்ள ஜோடியைக் கேட்கவும், உண்மையான வெளியீட்டு வேகம் மற்றும் முறுக்கு விசையை உறுதி செய்வோம்.

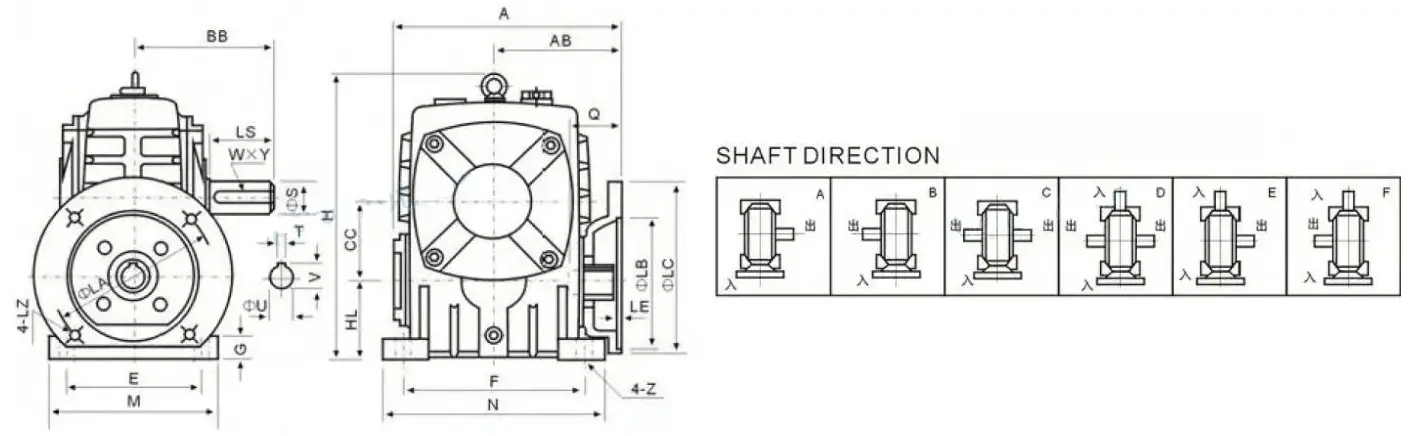

நிறுவல் பரிமாணங்கள் - சட்ட அளவுகள் 40 முதல் 250 வரை

மவுண்டிங் பரிமாணங்கள் (மிமீ) — A, AB, BB, H, HL, flange LA/LB/LC, உள்ளீட்டு துளை Q/U, அவுட்புட் ஷாஃப்ட் LS/S
அளவு A ஏபி பிபி H எச்.எல் M N E F G Z LA எல்.பி LC எல்.ஈ LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45.3 155 90 25×9

அனைத்து பரிமாணங்களும் மில்லிமீட்டரில். மொபைலில், விளிம்பு மற்றும் தண்டு நெடுவரிசைகளை அடைய அட்டவணையை கிடைமட்டமாக ஸ்வைப் செய்யவும். உங்கள் மோட்டார் ஃப்ரேம் மற்றும் தேவையான அவுட்புட் ஷாஃப்ட் அளவை அனுப்பவும், நீங்கள் ஆர்டர் செய்வதற்கு முன் பொருந்தும் வரிசையை நாங்கள் உறுதி செய்வோம்.

ஏன் வாங்குபவர்கள் இந்தத் தொடரைக் குறிப்பிடுகிறார்கள்

01

கடினமான மற்றும் தரை புழு சக்கரம், HRC 58–62

HRC 58-62 பேண்டில் பல் மேற்பரப்பு கடினத்தன்மையுடன், புழு சக்கரம் தணித்தல் மற்றும் அரைத்தல் மூலம் செல்கிறது. மைனிங் கன்வேயர் பயன்பாட்டில், இரண்டு வருட தொடர்ச்சியான செயல்பாடு 0.1 மிமீக்கும் குறைவான கியர் உடைகளை உற்பத்தி செய்தது - அதே கடமையில் ஒரு நிலையான குறைப்பாளரின் சேவை வாழ்க்கையின் தோராயமாக மூன்று மடங்கு. திதுல்லியமான கியர் உற்பத்திபக்கம் காட்டுகிறது அந்த உருவத்தின் பின்னால் அரைத்தல் மற்றும் ஆய்வு படிகள்.

02

கட்டாய லூப்ரிகேஷன் சம்பை 60 °C க்கு கீழ் 24/7 கடமையில் வைத்திருக்கும்

ஒரு உள் கட்டாய லூப்ரிகேஷன் சர்க்யூட் கண்ணி மற்றும் தாங்கு உருளைகளுக்கு ஊட்டமளிக்கிறது. மணிக்கு தொடர்ச்சியான 24 மணி நேர செயல்பாடு எண்ணெய் சம்ப் 60 °C க்கு கீழே இருக்கும், இது மசகு எண்ணெய் ஆக்சிஜனேற்றத்தை குறைக்கிறது மற்றும் புழு தொடர்பில் உள்ள பட தடிமன். இது ஒரு பருவத்திற்கும் ஒரு பருவத்திற்கும் நீடிக்கும் குறைப்பான் இடையே உள்ள வித்தியாசம் அது பல நீடிக்கும்.

03

IP65 இரட்டை உதடு முத்திரை மற்றும் துருப்பிடிக்காத ஒரு வீடு

இரட்டை உதடு முத்திரை மற்றும் தூசிப் புகாத எலும்புக்கூடு எண்ணெய் முத்திரை சேறு, மழை மற்றும் செயல்முறை தூசிக்கு எதிராக IP65 ஐ கொண்டுள்ளது. அன்று ஒரு குப்பை வரிசைப்படுத்தும் தளத்தில் சாதாரண குறைப்பவர்கள் எண்ணெய் கசிந்து மூன்று மாதங்களுக்குள் கைப்பற்றப்பட்டது, ஒரு WPDA-100 ஓடியது 18 மாதங்கள் கசிவு இல்லாமல் அதே அரிக்கும் சூழலில். உங்கள் கடமை இலகுவானது மற்றும் உங்களுக்குத் தேவைப்பட்டால் ஒரு சிறிய உறை, ஒப்பிடுRV தொடர் புழு கியர்பாக்ஸ்.

04

அவுட்புட் ஷாஃப்ட் உங்கள் மோட்டருக்கு மாற்றியமைக்கப்பட்டது, வேறு வழியில் அல்ல

கால், ஃபிளேன்ஜ் மற்றும் ஹாலோ-ஷாஃப்ட் மவுண்டிங் அனைத்தும் கிடைக்கின்றன, மேலும் அவுட்புட் ஷாஃப்ட்டை அளவுக்கு இயந்திரமாக்க முடியும் நீங்கள் ஏற்கனவே வைத்திருக்கும் மோட்டார் அல்லது இயக்கப்படும் தண்டு. ஒரு பண்ணை இயந்திர ஆலைக்கு பழையவற்றுடன் பொருந்தக்கூடிய தண்டு தேவைப்பட்டது மோட்டார்; மாற்று தண்டு மூன்று நாட்களில் அனுப்பப்பட்டது மற்றும் மோட்டாரை மாற்றாமல் போல்ட் செய்யப்பட்டது. க்கு விவசாய கடமைகள், பார்க்கவிவசாய கியர்பாக்ஸ்வரம்பும்.

வாடிக்கையாளர் கருத்து

"நாங்கள் இவற்றை ஈரமான உணவுப் பட்டறையில் நடத்துகிறோம், அங்கு முந்தைய கியர்பாக்ஸ்கள் துருப்பிடித்ததால் அடிக்கடி பணிநிறுத்தம் தேவைப்பட்டது. WPDA தொடரில், வீடு முழுவதும் மாவு மற்றும் ஈரப்பதம் மற்றும் வெண்கலத்தால் கூட துருப்பிடிக்கவில்லை. புழு சக்கரம் இன்னும் சுத்தமாக இருக்கிறது. செயல்பாட்டின் போது சத்தம் கிட்டத்தட்ட மிகக் குறைவு, எனவே அது இனி இடையூறு செய்யாது அருகில் உணவு பரிசோதனை உபகரணங்கள். நான் குறைப்பு விகிதத்தை சரிசெய்ய வேண்டியிருந்தபோது, அவர்களின் குழு என்னை வழிநடத்தியது மாதிரி வேறுபாடுகள் மற்றும் எனக்கு சுமை கணக்கீடு இயங்கியது - பரிந்துரைக்கப்பட்ட அலகு முதலில் இருந்து சீராக இயங்கியது தொடங்கு."

எம்மா வில்சன்உணவு பதப்படுத்தும் ஆலை, சிட்னி, ஆஸ்திரேலியா

"WPDA கியர்பாக்ஸ்கள் எங்கள் திட்டத்தில் நன்றாக வேலை செய்தன - நம்பகமான, திறமையான மற்றும் நிறுவ மற்றும் பராமரிக்க எளிதானது. முதல் ஆலோசனையில் இருந்து டெலிவரி வரை அனைத்தும் சுமூகமாக நடந்தன, தகவல் பரிமாற்றம் நேராக இருந்தது. நாங்கள் தொடர்ந்து இணைந்து பணியாற்றுவோம் மற்றும் பிற கூட்டாளர்களுக்கு தயாரிப்பைப் பரிந்துரைப்போம்.

ஜேம்ஸ் கார்ட்டர்திட்ட வாங்குபவர், Raydafon வாடிக்கையாளர்

உங்கள் மோட்டார் பவர் மற்றும் விகிதத்தை அனுப்பவும் - பொருந்தக்கூடிய சட்டத்தைப் பெறுங்கள்

உள்ளீட்டு சக்தி, தேவையான வெளியீட்டு வேகம் அல்லது விகிதம், மவுண்டிங் வகை மற்றும் தண்டு அளவு ஆகியவற்றை எங்களிடம் கூறுங்கள். என்பதை உறுதி செய்வோம் WPDA சட்டகம், வழக்கமாக 24 மணி நேரத்திற்குள், தொழிற்சாலை விலையில் பரிமாண வரைபடத்தையும் மேற்கோளையும் திருப்பி அனுப்பவும். முழு வீச்சு அன்றுபுழு கியர்பாக்ஸ்பக்கம்.
