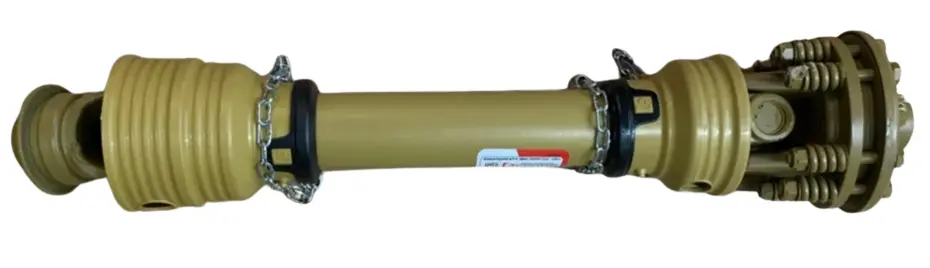

டிஸ்க் மோவர் 1340க்கான ஸ்லிப் கிளட்ச் PTO ஷாஃப்ட்
  • டிஸ்க் மோவர் 1340க்கான ஸ்லிப் கிளட்ச் PTO ஷாஃப்ட்டிஸ்க் மோவர் 1340க்கான ஸ்லிப் கிளட்ச் PTO ஷாஃப்ட்
  • டிஸ்க் மோவர் 1340க்கான ஸ்லிப் கிளட்ச் PTO ஷாஃப்ட்டிஸ்க் மோவர் 1340க்கான ஸ்லிப் கிளட்ச் PTO ஷாஃப்ட்

டிஸ்க் மோவர் 1340க்கான ஸ்லிப் கிளட்ச் PTO ஷாஃப்ட்

டிஸ்க் மோவர் 1340 / ஹெஸ்டன் 1340 மற்றும் 1345 க்கான மொத்த மாற்று ஸ்லிப் கிளட்ச் PTO ஷாஃப்ட். 55N டபுள் CV அசெம்பிளி டிராக்டர் பக்கத்தில் 80 டிகிரி CV ஜாயிண்ட் மற்றும் டிஸ்க்பைன் பக்கத்தில் 50 டிகிரி CV ஜாயின்ட்டை மாற்றுகிறது. டிராக்டர் இணைப்பு பொதுவாக 1.375-21; செயல்படுத்தல் இணைப்பு 1.50 "சுற்று கிளாம்ப்; கட்டுமானம் 1-3/8" 6-ஸ்ப்லைன் முனைகளைப் பயன்படுத்துகிறது. இரட்டை-தட்டு உராய்வு கிளட்ச் 2,800 N·m ஸ்லிப் டார்க்கில் அமைக்கப்பட்டுள்ளது மற்றும் அதிக சுமைக்குப் பிறகு மீண்டும் ஈடுபடுகிறது. பகுதி எண்கள் 14656849, 82-14656849 மற்றும் 83-14656849 ஆகியவை முழுமையான அசெம்பிளிக்காகவும், பாதி மற்றும் டிராக்டர் பாதியாகவும் பட்டியலிடப்பட்டுள்ளன. இணக்கத்தன்மையில் Hesston 1340/1345, தேர்ந்தெடுக்கப்பட்ட CaseIH 8312, Massey Ferguson PTD 12 மற்றும் New Idea 5512 ஆகியவை அடங்கும். பகுதி எண் மற்றும் இணைப்பு அளவு உறுதிப்படுத்தப்பட்ட பிறகு MOQ, தனிப்பயனாக்கம் மற்றும் முன்னணி நேரம் ஆகியவை ஒரு ஆர்டருக்கு மேற்கோள் காட்டப்படுகின்றன.

மொத்த OEM மாற்றீடு · டிஸ்க் மோவர் டிரைவ்லைன்

டிஸ்க் மோவர் 1340க்கான மொத்த ஸ்லிப் கிளட்ச் PTO ஷாஃப்ட் — விவரக்குறிப்புகள், MOQ, தனிப்பயனாக்கம் & ஹெஸ்டன் 1340/1345 மற்றும் இணக்கமான டிஸ்க் மூவர்களுக்கான முன்னணி நேரம்

இது டிஸ்க் மோவர் 1340 மற்றும் ஹெஸ்டன் 1340/1345 குழுவிற்கான மாற்று ஸ்லிப் கிளட்ச் PTO ஷாஃப்ட் ஆகும். பக்கம் கட்டப்பட்டுள்ளது தண்டு பொருந்துமா என்பதைத் தீர்மானிக்கும் மூன்று காசோலைகளைச் சுற்றி: ஒவ்வொரு பக்கத்திலும் CV கூட்டு கோணம், டிராக்டர் மற்றும் இணைப்பு அளவுகள் மற்றும் டிஸ்க்பைன் கியர்பாக்ஸைப் பாதுகாக்கும் ஸ்லிப் டார்க்கை செயல்படுத்தவும். முழுமைக்கான பகுதி எண்கள் சட்டசபை, செயல்படுத்தும் பாதி மற்றும் டிராக்டர் பாதி கீழே பட்டியலிடப்பட்டுள்ளன, எனவே நீங்கள் ஏற்கனவே இருக்கும் யூனிட்டை பொருத்தலாம் மேற்கோள் கோருகிறது.

மொத்த விற்பனை மேற்கோள்ஒரு ஆர்டருக்கு
MOQஒரு ஆர்டருக்கு மேற்கோள் காட்டப்பட்டது
தனிப்பயனாக்கம்வரைதல் அடிப்படையிலானது
முன்னணி நேரம்ஒரு ஆர்டருக்கு மேற்கோள் காட்டப்பட்டது

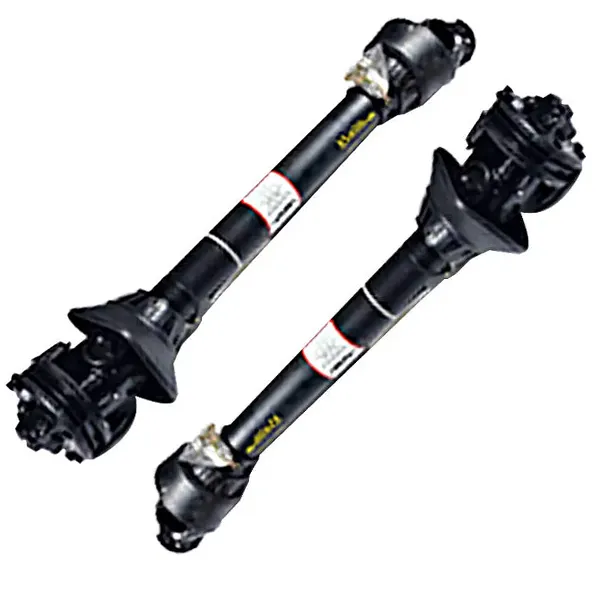

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
ஸ்லிப் கிளட்ச் மூலம் 55N இரட்டை CV அசெம்பிளியை முடிக்கவும் - டிராக்டர் பக்க 80 டிகிரி CV, டிஸ்க்பைன் பக்கம் 50 டிகிரி CV.

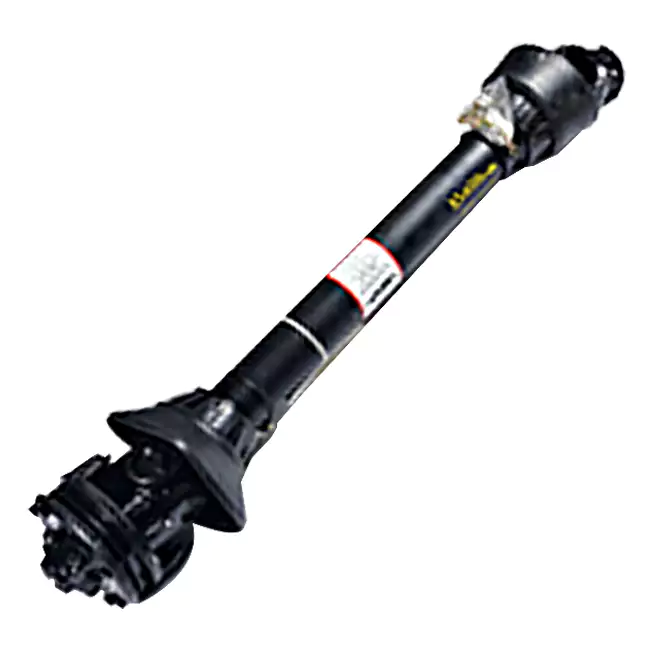

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
கிளட்ச் மற்றும் யோக் விவரம் - இரட்டை-தட்டு உராய்வு கிளட்ச் மற்றும் 1-3/8 இன்ச் 6-ஸ்ப்லைன் எண்ட்.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV கூட்டு கோணக் குறிப்பு - 80 டிகிரி டிராக்டர் பக்கமும் 50 டிகிரி டிஸ்க்பைன் பக்கமும்.
Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
வெடித்த பாகங்கள் காட்சி - குறுக்கு கிட், குழாய் நுகங்கள், ஸ்லிப் கிளட்ச் அசெம்பிளி மற்றும் பாதுகாப்பு கவசம்.
  • ஹெஸ்டன்1340 / 1345
  • கேஸ்ஐஎச்8312 ஐத் தேர்ந்தெடுக்கவும்
  • மாஸ்ஸி பெர்குசன்PTD 12
  • புதிய ஐடியா 5512
  • 55Nஇரட்டை CV
  • 2,800 N·mசீட்டு முறுக்கு

டிரைவ்லைன் மற்றும் கிளட்ச்

அசல் உபகரணங்கள் குறிப்பு
55N
டிராக்டர் பக்க CV கோணம்
80 டிகிரி
டிஸ்க்பைன் பக்க CV கோணம்
50 டிகிரி
உள்ளீட்டு தண்டு
பொதுவாக 1.50" சுற்று
டிராக்டர் / செயல்படுத்த முனைகிறது
1-3/8" 6-ஸ்ப்லைன்
14656849 இல் டிராக்டர் இணைப்பு
1.375-21
இணைப்பை செயல்படுத்தவும்
1.5" RD கிளாம்ப்
ஸ்லிப் கிளட்ச் வகை
இரட்டை தட்டு உராய்வு
ஸ்லிப் முறுக்கு
2,800 N·m
ஓவர்லோடில் மின் வெட்டு
0.3 வினாடிகளுக்குள்
சீட்டுக்குப் பிறகு சுய-ரீசெட்
30 வினாடிகளுக்குள்

கட்டுமானம் மற்றும் பாதுகாப்பு

தண்டு பொருள்
40Cr அலாய் ஸ்டீல்
மேற்பரப்பு சிகிச்சை
டாக்ரோமெட் துரு எதிர்ப்பு
உப்பு தெளிப்பு எதிர்ப்பு
1,000 மணிநேரத்திற்கு மேல்
முத்திரை ஏற்பாடு
மூன்று உதடு எலும்புக்கூடு எண்ணெய் முத்திரை + காந்த சிப் அகற்றும் வளையம்
தூசி பாதுகாப்பு
முழுமையாக மூடப்பட்ட தூசி உறை
மாசு குறிப்பு
ISO 4406 18/16 மணல், தூசி மற்றும் பனியில் 500 மணிநேரத்திற்குப் பிறகு
பிளேட் வேக குறிப்பு
1,800–2,200 ஆர்பிஎம்
தணித்தல்
ஹைட்ராலிக் தணிப்பு + ஸ்பிரிங் ப்ரீலோட்
அடையாளத்தை அணியுங்கள்
காட்சி உடைகள் காட்டி வளையம்
எரிபொருள் நுகர்வு குறிப்பு
வழங்கப்பட்ட பொருட்களில் 12% குறைப்பு

பகுதி எண் அட்டவணை - முழுமையான சட்டசபை மற்றும் பாதிகள்

55N இரட்டை CV அசெம்பிளி மற்றும் அரை-தண்டு பகுதி எண்கள்
பகுதி எண் டிராக்டர் செயல்படுத்து விளக்கம்
14656849 1.375-21 1.5" RD கிளாம்ப் 55N 80x50 இரட்டை CV
82-14656849 எதுவும் இல்லை 1.5" RD கிளாம்ப் 55N 50 டிகிரி CV பாதி (செயல்படுத்துதல்)
83-14656849 1.375-21 எதுவும் இல்லை 55N 80 டிகிரி CV பாதி (டிராக்டர்)

முழு அசெம்பிளி என்பது இரண்டு பகுதிகளையும் மாற்றும் போது ஆர்டர் செய்ய வேண்டிய பகுதி எண். டிராக்டர் என்றால் பாதி அல்லது செயல்படுத்தும் பாதி அணிந்துள்ளது, அரை-தண்டு எண் பொருந்தும். ஏனெனில் இரண்டு பகுதிகளும் தனித்தனியாக பட்டியலிடப்பட்டுள்ளன CV கோணம் டிராக்டர் பக்கத்திற்கும் டிஸ்க்பைன் பக்கத்திற்கும் இடையில் வேறுபடுகிறது. பிற வட்டு அறுக்கும் பயன்பாடுகளுக்கு, பார்க்கவும்டிஸ்க்பைன்களுக்கான PTO தண்டுவகை.

தயாரிப்பு பாகங்கள் - சேவை மாற்றத்திற்கான குறிப்பு எண்கள்

குறிப்பு எண் மற்றும் பகுதி-எண் நெடுவரிசை மூலம் சேவை பாகங்கள்
Ref. இல்லை பகுதி பெயர் 147129 147134 147248
1 கிராஸ் கிட் 170015 170020 170020
2 ரோல் பின் 170120 170120 170120
3 பெண் குழாய் முனை நுகம் 151050 151070 151070
4 உள் குழாய் 151090 151092 151092
5 ஸ்லிப் கிளட்ச் சட்டசபை — — —
6 ஆண் குழாய் எண்ட் யோக் 151045 151065 151065
7 வெளிப்புற குழாய் 151091 151093 151093
8 டிராக்டர் எண்ட் யோக் 151035 151055 151055
9 விரைவு துண்டிப்பு பின் 170110 170110 170110
10 பாதுகாப்பு கவசம் 124310 124315 124315
10 பாதுகாப்பு கவச யூரோகார்டன் 124311 124316 124316

பாகங்கள் அட்டவணை தனிப்பட்ட கூறுகளின் சேவை மாற்றத்திற்கானது. ஒரு முழுமையான மாற்று தண்டு ஆர்டர் செய்யும் போது, முந்தைய அட்டவணையில் உள்ள சட்டசபை பகுதி எண்ணைப் பயன்படுத்தவும். பரந்தPTO தண்டு வரம்புமற்ற விவசாய டிரைவ்லைன்களை பட்டியலிடுகிறது வகைகள்.

கிளட்ச் நடத்தை — 2,800 N·m அமைப்பு எதைப் பாதுகாக்கிறது

சாதாரண அறுக்கும் போது

கிளட்ச் நிலை
நிச்சயதார்த்தம்
முறுக்கு அனுப்பப்பட்டது
2,800 N·m வரை
பிளேட் வேக குறிப்பு
1,800–2,200 ஆர்பிஎம்
தணித்தல்
ஹைட்ராலிக் + ஸ்பிரிங் ப்ரீலோட்

வட்டு அறுக்கும் இயந்திரம் சாதாரணமாக வெட்டும் போது இரட்டை-தட்டு உராய்வு கிளட்ச் ஈடுபாட்டுடன் இருக்கும். ஹைட்ராலிக் தணிப்பு மற்றும் ஸ்பிரிங் ப்ரீலோட் ஏற்பாடு என்பது சரிவுகள் மற்றும் ஈரமான இடங்களில் எதிர்ப்பு ஏற்ற இறக்கமாக இருக்கும்போது பிளேடு வேகத்தை நிலையாக வைத்திருக்கும் நோக்கம் கொண்டது. தரை.

அறுக்கும் இயந்திரம் ஒரு கல் அல்லது வேரைத் தாக்கும் போது

கிளட்ச் நிலை
நழுவுகிறது
மின் வெட்டு
0.3 வினாடிகளுக்குள்
மீட்டமை
30 வினாடிகளுக்குள் சுய-மீட்டமைப்பு
காசோலை அணியுங்கள்
காட்சி உடைகள் காட்டி வளையம்

ஸ்லிப் கிளட்ச் என்பது டிஸ்க்பைன் கியர்பாக்ஸுக்கு பதிலாக அதிர்ச்சியை எடுக்கும் பகுதியாகும். சுய-மீட்டமைக்கும் வசந்தம் தடையை நீக்கிய பிறகு கணினி பரிமாற்றத்தை மீட்டெடுக்கிறது, மற்றும் அணியும் காட்டி வளையம் ஒரு காட்சி குறிப்பை அளிக்கிறது கிளட்ச் தட்டுகளுக்கு கவனம் தேவைப்படும் போது.

2,800 N·m ஸ்லிப் டார்க் என்பது வழங்கப்பட்ட தயாரிப்புப் பொருளில் கூறப்பட்ட எண்ணிக்கை. எதிராக அமைப்பை உறுதிப்படுத்தவும் ஆர்டர் செய்வதற்கு முன் வட்டு அறுக்கும் இயந்திரம் மற்றும் டிராக்டர் PTO. பொருந்தும் டிரைவ்லைனைப் பார்க்க, பார்க்கவும்நியூ ஹாலண்ட் டிஸ்க்பைன்களுக்கான PTO ஷாஃப்ட்டிஸ்க்பைன் பக்க கட்டமைப்புகளுக்கான குறுக்கு-குறிப்பாக பக்கம்.

நீங்கள் ஒரு மேற்கோளைக் கோருவதற்கு முன்

  1. அறுக்கும் இயந்திர மாதிரி மற்றும் ஏற்கனவே உள்ள பகுதி எண்ணை உறுதிப்படுத்தவும்

    Disc Mower 1340, Hesston 1340/1345, தேர்ந்தெடுக்கப்பட்ட CaseIH 8312, Massey Ferguson PTD 12 மற்றும் New Idea 5512 ஆகியவை வழங்கப்பட்ட பொருளில் பொருந்தக்கூடிய குறிப்புகளாகும். தற்போதுள்ள தண்டு பகுதி எண் மாற்றீட்டை உறுதி செய்வதற்கான விரைவான வழியாகும்.

  2. டிராக்டர் PTO ஸ்ப்லைனை உறுதிப்படுத்தவும்

    முழுமையான சட்டசபை 14656849 1.375-21 டிராக்டர் இணைப்புடன் பட்டியலிடப்பட்டுள்ளது. டிராக்டர் வேறு PTO ஸ்டப்பைப் பயன்படுத்தினால், டிராக்டரைத் தனித்தனியாக 83-14656849 அல்லது அதற்கு சமமானதைப் பயன்படுத்தி உறுதிப்படுத்தவும்.

  3. செயல்படுத்தும் இணைப்பை உறுதிப்படுத்தவும்

    செயல்படுத்தும் பக்கமானது முழுமையான அசெம்பிளியில் 1.5" RD க்ளாம்பாகவும், 82-14656849 பாதியில் 82-14656849 ஆகவும் பட்டியலிடப்பட்டுள்ளது. டிஸ்க்பைன் உள்ளீடு வேறு கிளாம்ப் அல்லது நுகத்தைப் பயன்படுத்தினால், ஆர்டர் செய்வதற்கு முன் செயல்படுத்தும் பாதியை உறுதிப்படுத்தவும்.

  4. ஸ்லிப் டார்க் மற்றும் கிளட்ச் நிலையை உறுதிப்படுத்தவும்

    வழங்கப்பட்ட பொருளில் கிளட்ச் 2,800 N·m இல் அமைக்கப்பட்டுள்ளது. ஏற்கனவே உள்ள கிளட்ச் சரிசெய்யப்பட்டிருந்தால் அல்லது அறுக்கும் இயந்திரம் வேறு கியர்பாக்ஸை இயக்கினால், மாற்றீடு மேற்கோள் காட்டப்படுவதற்கு முன், அறுக்கும் கையேட்டில் ஸ்லிப் அமைப்பை உறுதிப்படுத்தவும்.

MOQ, தனிப்பயனாக்கம் மற்றும் முன்னணி நேரம் ஆகியவை ஒரு ஆர்டருக்கு மேற்கோள் காட்டப்படுகின்றன, ஏனெனில் அவை ஆர்டர் முழுமையானதா என்பதைப் பொறுத்தது அசெம்பிளி அல்லது அரை-தண்டு, மற்றும் இணைப்பு அளவுகள் நிலையான பகுதி எண்களுடன் பொருந்துமா. இந்தப் பக்கத்தில் எதுவும் இல்லை ஒரு நிலையான MOQ அல்லது லீட் டைமுக்கு உறுதியளிக்கிறது, அது வேறு உள்ளமைவுக்கு இல்லை. தொடர்புடைய டிரைவ்லைனுக்கு வகை, பார்க்கவும்ஃபீட் மிக்சர்களுக்கான PTO ஷாஃப்ட்வரம்பு.

மோவர் மாடல் மற்றும் ஏற்கனவே உள்ள பகுதி எண்ணை அனுப்பவும்

டிஸ்க் மோவர் மாடல், தற்போதுள்ள தண்டு பகுதி எண் மற்றும் டிராக்டர் PTO ஸ்ப்லைன் ஆகியவற்றை அனுப்பவும். என்பதை உறுதி செய்வோம் முழுமையான அசெம்பிளி 14656849, செயல்படுத்தல் பாதி 82-14656849 அல்லது டிராக்டர் பாதி 83-14656849 சரியானது பொருத்தவும், மற்றும் MOQ உடன் மேற்கோளை வெளியிடவும் மற்றும் அந்த உள்ளமைவுக்கான முன்னணி நேரம்.
